地上局の運用波および妨害波/干渉波の常時モニタリング

市場状況

衛星地上局 監視システムの高度化

監視システム業界課題

• 無線通信利用のモニタシステムの安定動作（通信品質の維持）
• 周波数共用など通信複雑化、ノイズ影響、および妨害波 / 干渉波の把握
• 通信障害の原因追及と対策

課題解決に向けた取り組み

• スペクトルを監視する機能の実装
  • 周波数共用におけるシステム共存の管理
  • 24時間 365日稼働︓連続稼働前提の設計
  • 電波状況の確認︓当該無線電波および妨害波 / 干渉波のモニタリング

衛星地上局の監視モニタリング

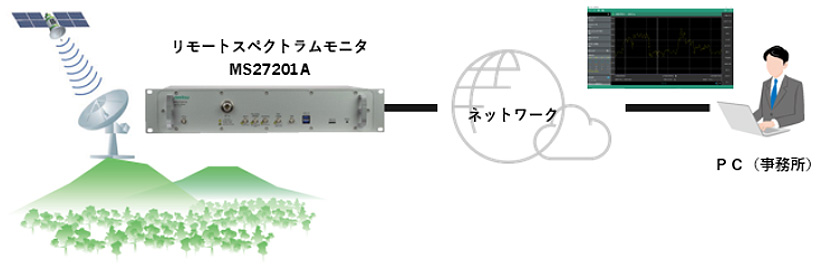

リモート型SPAによる長期間 / 自動 / 遠隔で状態監視

現場（遠隔地）に設置したスペクトラムアナライザをネットワーク経由で操作＆測定します。
例えば、長期電波監視により妨害 / 干渉などの通信障害の原因解析に役立ちます。

衛星地上局モニタリング

衛星からのダウンリンク信号は、非常に低いレベルで地表に到達します。一例として、下記の周波数帯が利用されています。

• 宇宙研究︓8～9 GHz（X帯）
• テレビ放送︓12 GHz帯（Ku帯）など

衛星地上局の受信機は非常に感度が良いため、干渉信号の影響を受けやすくなります。
堅牢な通信を維持するため帯域内および隣接する周波数の継続的なモニタが不可欠です。

製品概要

・周波数モデル：

9 kHz ～ 9/20/43.5 GHz

・解析帯域幅：

110 MHz

・遠隔制御：

PC アプリケーションソフトウェア

・監視ソフト：

長期モニタリングデータ（Vision™）

・運用と復旧：

長期間の連続運用。機器トラブル時のウォッチドッグタイマによるリセット、自動復旧機能

・筐体：

19 インチラックマウント筐体、高さ 2U

• リモート制御に特化したスペクトラムアナライザです。
• ソフトウェアによるトラブルであれば、自動復旧できるので、現地に行って再起動する必要はありません。
• 複数のアンテナを持つ地上局の場合、アンテナごとにMS27201Aを配置して事務所のPCから監視できます。

特長︓

• ネットワークを介して遠隔地のスペクトラム波形を監視し、異常時の状況分析を効果的にサポート
• 遠隔制御に適したインタフェースと機能︓PCアプリケーションソフトウェア
• 長期間記録とアラーム / アラートによる干渉監視︓専用ソフトウェア（Vision™）

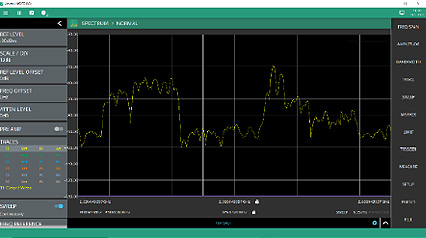

PCアプリケーションソフトウェア

• 制御対象︓
  同一ネットワーク上の任意のMS27201Aに接続。機器を制御して測定結果を保存。
• 保存＆呼出︓
  トレースとIQデータをPCメモリに保存。保存したトレースを後から呼び出して再生/確認。
• 保存指定︓
  全画面キャプチャ、個々のトレース、イベント発生時のトレース、定義した期間の連続的なトレースなど。

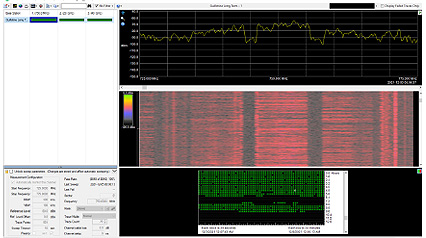

長期モニタリングデータ（Vision™）

• 長期間モニタに適した機能︓
  長期間の信号をモニタして測定結果を保存。定期的にデータベースにアップロード。任意のスケジュールで数ヵ月/数年の履歴を記録。
• 短期的/断続的な信号を補足︓
  自動アラームのリミットラインを設定して抽出。
• 保存データの検索︓
  検索にて調査対象の信号の有無をチェック。例えば違法/無許可の信号の存在を立証する際にも有効。

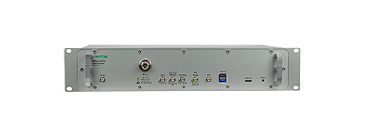

リモートスペクトラムモニタ MS27201A
