光ネットワークで利用されるデバイス/コンポーネントの評価

Opto-Electronic Network Analyzer（ONA）

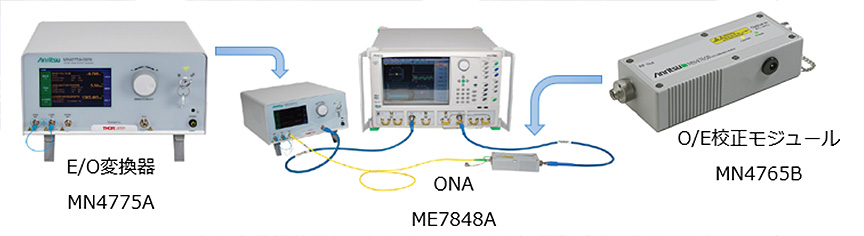

ME7848A ONAは、E/O・O/Eのデバイス/コンポーネントとサブシステムに対する、エラー補正された伝送特性、群遅延、リターンロスなど測定できます。MN4775A E/O変換器とMN4765B O/E校正モジュールを追加して、異なる波長に簡単に対応できます。VectorStar ME7838A-100シリーズは、MN4775A E/O変換器を追加することで200シリーズにアップグレードができます。

850、1310、1550 nm の O/E、E/O、O/O デバイス測定を実施します。以下の2つのシリーズがあります。

• ME7848A-100シリーズ︓VectorStar VNA、MN4765B O/E校正モジュール
• ME7848A-200シリーズ︓VectorStar VNA、MN4765B O/E校正モジュール、MN4775A E/O変換器

MN4775A E/O変換器

自動バイアスコントローラにより安定化されたニオブ酸リチウム（LiNbO3）変調器、波長可変レーザ光源または固定波長レーザ光源で構成されます。E/O 変換の安定性は、被測定物（オプトエレクトロニクスデバイス 検出器／受信機）評価の一貫性に重要です。

MN4765B O/E校正モジュール

温度ドリフトの影響を除去できる熱安定フォトダイオードを使用した標準器です。フォトダイオードのバイアス電圧はモジュール内部で正確に制御されます。

ME7848A ONA製品概要

・周波数モデル：

70 kHz ～ 40（K）/70（V）/110（W） GHz

・受信 波長範囲：

800-1700、1480-1620、1300-1330［nm］

・NIST（米国国立標準技術研究所）標準特性化︓

MN4765Bの振幅/位相は、NISTで特性化された一次標準器を用いてアンリツで校正しています。

・分かりやすいGUI︓

ME7848Aの専用メニューにより、測定に必要なセットアップとキャリブレーションを分かりやすくサポートします。

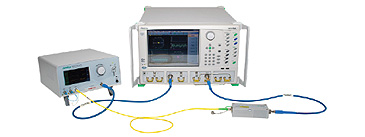

Opto-Electronic Network Analyzer ME7848A
製品情報はこちら >>

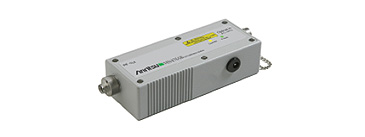

O/E校正モジュール MN4765B
製品情報はこちら >>
