ベクトルネットワークアナライザ

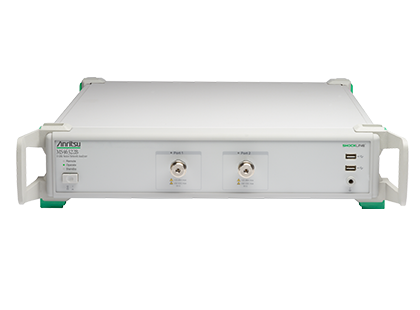

MS46322B
概要

MS46322Bシリーズは1 MHzから8/20/43.5 GHzまでの周波数範囲を備えたエコノミベクトルネットワークアナライザです。登録商標されたShockLine™のオンチップVNA技術をベースにしており、簡素化されたVNA内部のアーキテクチャにより高周波数帯においてコストの削減と測定の精度と再現性の改善を実現しました。

MS46322Bシリーズはコンパクトな2U筐体サイズに設計された2ポートVNAです。130 µ秒/点の測定速度と43.5 GHzまで100 dBを超えるダイナミックレンジにより、さまざまなパッシブデバイス試験用途で威力を発揮します。

ShockLine™ VNAは小さいサイズでリモート制御ができるため、テストシステムのラックに簡単に搭載できます。最も一般的なプログラミング環境用のSCPIコマンドプログラミングとソフトウェアドライバをサポートしています。ShockLine™ VNAすべてがリモート制御に業界標準のLAN通信を使用しています。ShockLine™ VNAはデバイスの手動測定に強力なグラフィカルユーザーインターフェイスで操作できます。フル機能のユーザーインターフェイスは、(別売の)タッチスクリーンモニタ、キーボードおよびマウスを接続することで有効になります。

  • Guaranteed performance to 43.5 GHz with Extended K™ ports
  • RFおよびマイクロ波デバイスの試験に最適
  • 高速な掃引速度と広いダイナミックレンジ
  • 優れた補正後の方向性
  • タイムゲート付きタイムドメインオプションで簡単で高速な障害域検査
  • LANインターフェースによるリモート制御
  • 標準リムーバブル・ハードディスクは防衛や研究ユーザーにさらなるセキュリティを提供
  • ShockLine™ ファミリ共通のGUIおよびSCPIインターフェース
  • モニタ、キーボードおよびマウスを容易にUSBポートに接続
  • ラックスペースの効率的な使用に小型の2Uサイズ
  • Universal Fixture Extraction (UFX) software option provides advanced de-embedding tools for test fixture extraction

精密自動校正モジュール

形名 説明
MN25208A 2ポートUSB SmartCalモジュール、300 kHz~8.5 GHz(使用コネクタ:-001 N、-002 K、-003 3.5 mm)
MN25408A 4ポートUSB SmartCalモジュール、300 kHz~8.5 GHz(Nコネクタ使用)
MN25218A 2ポートUSB SmartCalモジュール、1 MHz~20 GHz(Kコネクタ使用)
MN25418A 4ポートUSB SmartCalモジュール、300 kHz~20 GHz(Kコネクタ使用)
36585K-2M K精密AutoCalモジュール、70 kHz~40 GHz、K(m)~K(m)
36585K-2F K精密AutoCalモジュール、70 kHz~40 GHz、K(f)~K(f)
36585K-2MF K精密AutoCalモジュール、70 kHz~40 GHz、K(m)~K(f)
2000-1809-R シリアル~USBアダプタ(36585 AutoCalモジュール使用時)

メカニカル校正キット

形名 説明
3650A SMA/3.5 mm校正キット、スライディングロードなし、DC~26.5 GHz、50 Ω
3650A-1 SMA/3.5 mm校正キット、スライディングロードあり、DC~26.5 GHz、50 Ω
3652A Kコネクタ校正キット、スライディングロードなし、DC~40 GHz、50 Ω
3653A Nコネクタ校正キット、スライディングロードなし、DC~18 GHz、50 Ω
OSLN50A-8 精密Nオス、オープン/ショート/ロードメカニカル校正ティー、DC~8 GHz、50 Ω
OSLNF50A-8 精密Nメス、オープン/ショート/ロードメカニカル校正ティー、DC~8 GHz、50 Ω
TOSLN50A-8 精密Nオス、スルー/オープン/ショート/ロードメカニカル校正ティー、DC~8 GHz、50 Ω
TOSLNF50A-8 精密Nメス、スルー/オープン/ショート/ロードメカニカル校正ティー、DC~8 GHz、50 Ω
OSLN50A-18 精密Nオス、オープン/ショート/ロードメカニカル校正ティー、DC~18 GHz、50 Ω
OSLNF50A-18 精密Nメス、オープン/ショート/ロードメカニカル校正ティー、DC~18 GHz、50 Ω
TOSLN50A-18 精密Nオス、スルー/オープン/ショート/ロード機械式校正ティー、DC~18 GHz、50 Ω
TOSLNF50A-18 精密Nメス、スルー/オープン/ショート/ロード機械式校正ティー、DC~18 GHz、50 Ω
TOSLK50A-20 精密Kオス、スルー/オープン/ショート/ロード機械式校正ティー、DC~20 GHz、50 Ω
TOSLKF50A-20 精密Kメス、スルー/オープン/ショート/ロード機械式校正ティー、DC~20 GHz、50 Ω
TOSLK50A-40 精密Kオス、スルー/オープン/ショート/ロード機械式校正ティー、DC~40 GHz、50 Ω
TOSLKF50A-40 精密Kメス、スルー/オープン/ショート/ロード機械式校正ティー、DC~40 GHz、50 Ω
TOSLK50A-43.5 精密Kオス、スルー/オープン/ショート/ロード機械式校正ティー S1Pデータベース校正データ付き、DC~43.5 GHz、50 Ω
TOSLKF50A-43.5 精密Kメス、スルー/オープン/ショート/ロード機械式校正ティー S1Pデータベース校正データ付き、DC~43.5 GHz、50 Ω

検証キット

形名 説明
3663-3 Nコネクタ検証キット
3668-4 43.5 GHz Kコネクタ検証キット

Cables and Adapters

Model Number Description
N120-6 RF Cables, Semi-Rigid, N(m) to N(m), 1 each, 0.01 to 18 GHz, 50 Ω, 15 cm (5.9 in)
NS120MF-6 RF Cables, Semi-Rigid, N(f) to N(f), 1 each, 0.01 to 18 GHz, 50 Ω, 15 cm (5.9 in)
1091-26-R SMA(m) to N(m), DC to 18 GHz, 50 Ω
1091-27-R SMA(f) to N(m), DC to 18 GHz, 50 Ω
1091-80-R SMA(m) to N(f), DC to 18 GHz, 50 Ω
1091-81-R SMA(f) to N(f), DC to 18 GHz, 50 Ω
71693-R Ruggedized adapter, K(f) to N(f), DC to 18 GHz, 50 Ω
34NN50A Precision Adapter, N(m) to N(m), DC to 18 GHz, 50 Ω
34NFNF50 Precision Adapter, N(f) to N(f), DC to 18 GHz, 50 Ω
34NK50 Precision Adapter, N(m) to K(m), DC to 18 GHz, 50 Ω
34NKF50 Precision Adapter, N(m) to K(f), DC to 18 GHz, 50 Ω
34NFK50 Precision Adapter, N(f) to K(m), DC to 18 GHz, 50 Ω
34NFKF50 Precision Adapter, N(f) to K(f), DC to 18 GHz, 50 Ω
K220B Precision Adapter, K(m) to K(m), DC to 40 GHz, 50 Ω
K222B Precision Adapter, K(f) to K(f), DC to 40 GHz, 50 Ω
K224B Precision Adapter, K(m) to K(f), DC to 40 GHz, 50 Ω
33KK50C Calibration Grade Adapter, K(m) to K(m), DC to 43.5 GHz, 50 Ω
33KKF50C Calibration Grade Adapter, K(m) to K(f), DC to 43.5 GHz, 50 Ω
33KFKF50C Calibration Grade Adapter, K(f) to K(f), DC to 43.5 GHz, 50 Ω
34VFK50A Precision Adapter, V(f) to K(m), DC to 43.5 GHz, 50 Ω
34VFKF50A Precision Adapter, V(f) to K(f), DC to 43.5 GHz, 50 Ω
34VK50A Precision Adapter, V(m) to K(m), DC to 43.5 GHz, 50 Ω
34VKF50A Precision Adapter, V(m) to K(f), DC to 43.5 GHz, 50 Ω

Test Port Cables, Flexible, Ruggedized, Phase Stable

Model Number Description
15NNF50-1.0B Test Port Cable, Flexible, Phase Stable, 1.0 m (39”), DC to 18 GHz, N(f) to N(m), 50 Ω
15NNF50-1.5B Test Port Cable, Flexible, Phase Stable, 1.5 m (59”), DC to 18 GHz, N(f) to N(m), 50 Ω
15NN50-1.0B Test Port Cable, Flexible, Phase Stable, 1.0 m (39”), DC to 18 GHz, N(m) to N(m), 50 Ω
15LL50-1.0A Test Port Cable, Armored, Phase Stable, 1.0 m (39”), DC to 20 GHz, 3.5 mm(m) to 3.5 mm(m), 50 Ω
15LLF50-1.0A Test Port Cable, Armored, Phase Stable, 1.0 m (39”), DC to 20 GHz, 3.5 mm(m) to 3.5 mm(f), 50 Ω
15KK50-1.0A Test Port Cable, Armored, Phase Stable, 1.0 m (39”), DC to 20 GHz, K(m) to K(m), 50 Ω
15KKF50-1.0A Test Port Cable, Armored, Phase Stable, 1.0 m (39”), DC to 20 GHz, K(m) to K(f), 50 Ω
3671KFS50-60 Test Port Cable, Flexible, Phase Stable, DC to 26.5 GHz, K(f) to 3.5 mm(m), 63.5 cm, 50 Ω
3671KFK50-60 Test Port Cable, Flexible, Phase Stable, DC to 40 GHz, K(f) to K(m), 63.5 cm (25 in), 50 Ω
3671KFKF50-60 Test Port Cable, Flexible, Phase Stable, DC to 40 GHz, K(f) to K(f), 63.5 cm (25 in), 50 Ω
3671KFK50-100 Test Port Cable, Flexible, Phase Stable, DC to 40 GHz, K(f) to K(m), 1 m (38 in), 50 Ω
806-304-R Flexible Phase Stable Cable, DC to 40 GHz, 36 in (91.5 cm), K(m) – K(f), 50Ω

Phase-Stable 18 GHz, 40 GHz, and 43.5 GHz Semi-Rigid Cables (Armored)

Model Number Description
3670N50-1 Test Port Cable, Armored, Semi-rigid, 30.48 cm (1 ft), DC to 18 GHz, N(m) to N(f), 50 Ω
3670N50-2 Test Port Cable, Armored, Semi-rigid, 60.96 cm (2 ft), DC to 18 GHz, N(m) to N(f), 50 Ω
3670NN50-1 Test Port Cable, Armored, Semi-rigid, 30.48 cm (1 ft), DC to 18 GHz, N(m) to N(m), 50 Ω
3670NN50-2 Test Port Cable, Armored, Semi-rigid, 60.96 cm (2 ft), DC to 18 GHz, N(m) to N(m), 50 Ω
3670K50A-1 Test Port Cable, Armored, Semi-rigid, 30.48 cm (1 ft), DC to 43.5 GHz, K(m) to K(f), 50 Ω
3670K50A-2 Test Port Cable, Armored, Semi-rigid, 60.96 cm (2 ft), DC to 43.5 GHz, K(m) to K(f), 50 Ω

External Hard Drives

Model Number Description
2000-1858-R Extra external hard drive with preloaded software (For MS46322B only)

Transit Case

Model Number Description
760-269 ShockLine VNA Transit Case, Hard plastic with wheels

Tools

Model Number Description
01-200 Calibrated Torque End Wrench, GPC-7 and Type N
01-201 Torque End Wrench, 5/16 in, 0.9 N.m (8 lbf·in) (for tightening male devices, for SMA, 3.5 mm, 2.4 mm, K, and V connectors)
01-203 Torque End Wrench, 13/16 in, 0.9 N.m (8 lbf·in) (for tightening ruggedized SMA, 2.4 mm, K and V test port connectors)
01-204 End Wrench, 5/16 in, Universal, Circular, Open-ended (for SMA, 3.5 mm, 2.4 mm, K, and V connectors)
ソリューション
アプリケーション

RFおよびマイクロ波パッシブコンポーネントの試験やトラブルシューティング

  • RFおよび自動車用コネクタとケーブル
  • 電子スイッチ
  • 減衰器
  • カップラ
  • フィルタ
  • アイソレータ
  • サーキュレータ
  • フェイズシフタ

システム・インテグレーション・アプリケーション

  • システム校正
  • パス-ロス特性化
  • 汎用S-パラメータおよびタイムドメイン測定

ワイヤレス給電アプリケーション

  • KQ積
  • 最大効率
オプション

周波数オプション(一つの周波数オプションを選択)

オプション 品名
MS46322B-010 1 MHz~8 GHz、タイプN(f)ポート
MS46322B-020 1 MHz~20 GHz、補強型K(m)ポート(3.5 mmおよびSMAコネクタと互換)
MS46322B-040 1 MHz~43.5 GHz、補強型K(m)ポート(3.5 mmおよびSMAコネクタと互換)
MS46322B-043 1 MHz – 43.5 GHz, type ruggedized Extended K™ (m) ports (compatible with standard K, 3.5 mm and SMA connectors)

他のオプション

オプション 品名
MS46322B-001 ラックマウント(19インチユニバーサルラックへの取り付けにハンドルの追加と足の取り外し)
MS46322B-002 タイムドメイン機能
MS46322B-024 Universal Fixture Extraction

アクセサリー

型名 品名
2000-1858-R エクストラリムーバルハードドライブ(ソフトウェアをプリロード)(MS46322B用)
ライブラリ
画像
ビデオ
MWE2016-ShockLine

パッシブデバイス測定に適したShockLine VNAの紹介
マイクロウェーブ展2016 アンリツブース内セミナーで実施した「パッシブデバイス測定に適したShockLine VNAの紹介」のご紹介です。
