ME7868A

モジュールベクトルネットワークアナライザシステム

ME7868A
2ポート USB VNAシステム。100メートル以上離れた距離での位相同期測定を実現し、Sパラメータ測定のダイナミックレンジと測定安定性を向上します。一対の1ポートVNAを使って2ポートVNAシステムを構成し、Sパラメータ測定を実現した初のVNAです。8、20、43.5GHzの周波数で利用可能です。
Overview

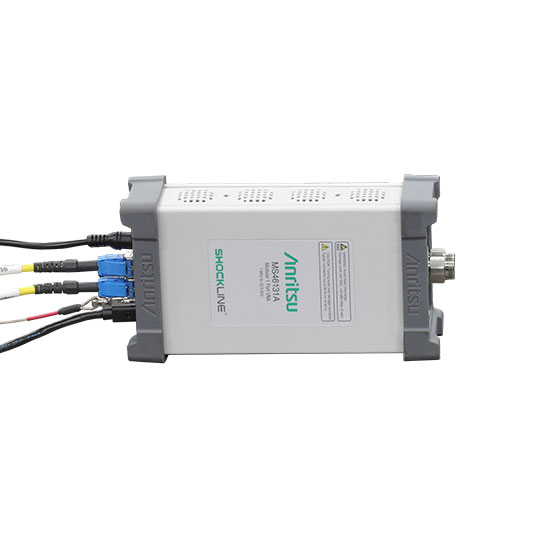

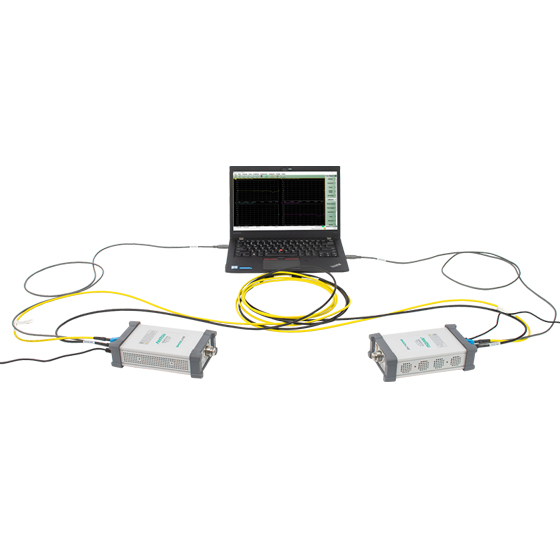

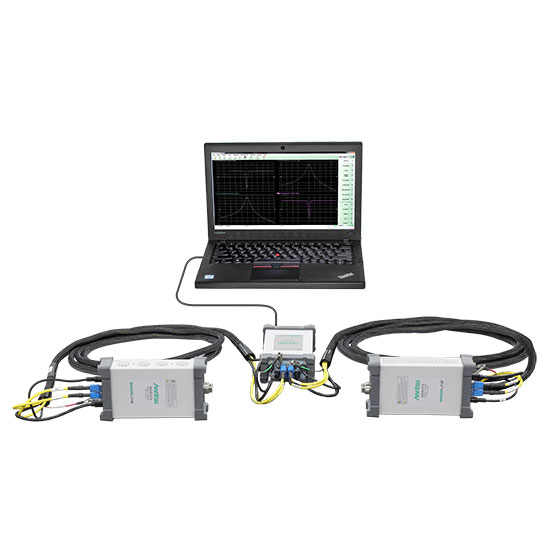

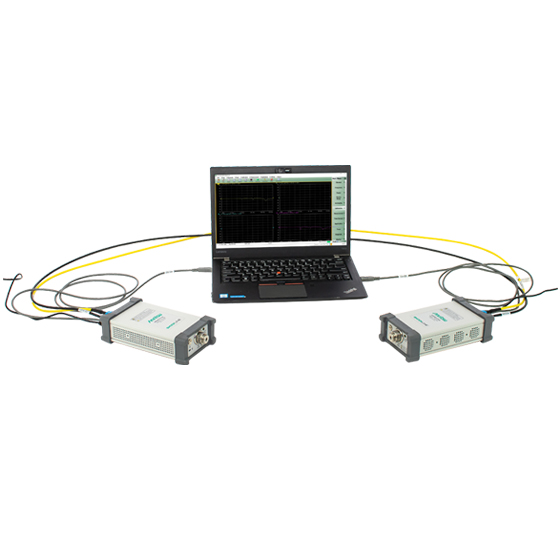

ShockLine™ ME7868Aシステムは、初めて測定ポートの配置を自由にした2ポートVNAソリューションです。アンリツのExtended-K™ コンポーネントを使って1 MHz ~ 43.5 GHzまでの測定性能を保証します。2つのMS46131A 1ポート USB VNAを同期し、それらをDUTに直接接続して、100メートル以上離れた距離でベクトルSパラメータ測定が可能です。この画期的な特徴は、アンリツのPhaseLync™ テクノロジによるものです。 製造、エンジニアリング、教育のいずれの測定においても、今までのベンチトップVNAと長いテストポートケーブルの組み合わせは、もう必要ありません。ME7868Aは、長距離Sパラメータ測定とVNAテストシステムを簡単にします。ME7868Aにより長距離Sパラメータ測定は、テストポートケーブルの挿入損失が少なく、測定安定性が向上し、テストコストを削減します。

ME7868Aは、VNAシステムの構成変更が容易です。それによってVNAのハードウェア資産を最大限活用できます。DUTに応じてVNAの測定ポート数(1台の1ポート、2台の1ポート、1台の2ポート)を簡単に設定でき、VNAハードウェアの使用を最大化/柔軟にします。
また、タイムドメイン機能-Low Pass Modeは、Band Pass Modeのそれよりも障害位置の特性を高分解能でTDR表示します。
更に、測定器内部に測定データが保存されないため、データを消去する必要がなく、安全にアプリケーションが動作します。

  • 2ポートVNA 、1 MHz ~ 8/20/43.5 GHzの3つの周波数オプション

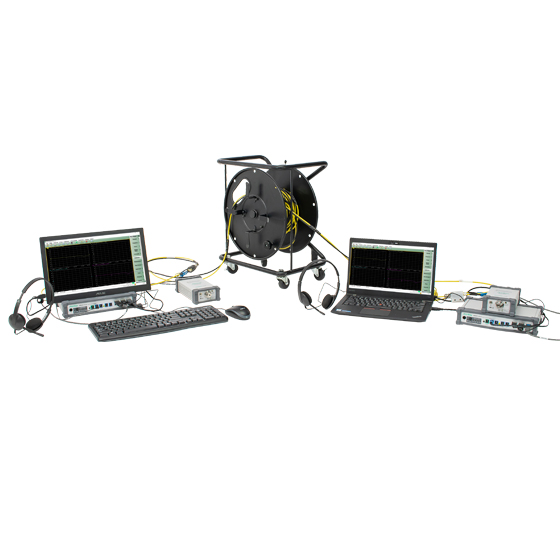

  • 100m以上離れた測定ポートへの拡張、PhaseLync™ 同期テクノロジを搭載
  • 小型軽量な測定ポートはDUTへの直接接続が可能になり、長いテストポートケーブルが不要
  • Extended-K™ コネクタで43.5 GHzまでの性能を保証
  • 外部PCによる制御。外部PCの処理能力と機能を活用
  • 測定器内部に測定データが保存されないため、セキュアアプリケーションに最適
  • ShockLine™ ファミリー共通のVNA制御ソフトウェアは、強力なデバッグおよびテスト機能を提供

精密自動校正モジュール

形名 説明
MN25208A 2ポートUSB SmartCalモジュール、300 kHz~8.5 GHz(使用コネクタ:-001 N、-002 K、-003 3.5 mm)
MN25408A 4ポートUSB SmartCalモジュール、300 kHz~8.5 GHz(Nコネクタ使用)
MN25218A 2ポートUSB SmartCalモジュール、1 MHz~20 GHz(Kコネクタ使用)
MN25418A 4ポートUSB SmartCalモジュール、300 kHz~20 GHz(Kコネクタ使用)
36585K-2M K精密AutoCalモジュール、70 kHz~40 GHz、K(m)~K(m)
36585K-2F K精密AutoCalモジュール、70 kHz~40 GHz、K(f)~K(f)
36585K-2MF K精密AutoCalモジュール、70 kHz~40 GHz、K(m)~K(f)
2000-1809-R シリアル~USBアダプタ(36585 AutoCalモジュール使用時)

メカニカル校正キット

形名 説明
3650A SMA/3.5 mm校正キット、スライディングロードなし、DC~26.5 GHz、50 Ω
3650A-1 SMA/3.5 mm校正キット、スライディングロードあり、DC~26.5 GHz、50 Ω
3652A Kコネクタ校正キット、スライディングロードなし、DC~40 GHz、50 Ω
3653A Nコネクタ校正キット、スライディングロードなし、DC~18 GHz、50 Ω
OSLN50A-8 精密Nオス、オープン/ショート/ロードメカニカル校正ティー、DC~8 GHz、50 Ω
OSLNF50A-8 精密Nメス、オープン/ショート/ロードメカニカル校正ティー、DC~8 GHz、50 Ω
TOSLN50A-8 精密Nオス、スルー/オープン/ショート/ロードメカニカル校正ティー、DC~8 GHz、50 Ω
TOSLNF50A-8 精密Nメス、スルー/オープン/ショート/ロードメカニカル校正ティー、DC~8 GHz、50 Ω
OSLN50A-18 精密Nオス、オープン/ショート/ロードメカニカル校正ティー、DC~18 GHz、50 Ω
OSLNF50A-18 精密Nメス、オープン/ショート/ロードメカニカル校正ティー、DC~18 GHz、50 Ω
TOSLN50A-18 精密Nオス、スルー/オープン/ショート/ロードメカニカル校正ティー、DC~18 GHz、50 Ω
TOSLNF50A-18 精密Nメス、スルー/オープン/ショート/ロードメカニカル校正ティー、DC~18 GHz、50 Ω
TOSLK50A-20 精密Kオス、スルー/オープン/ショート/ロードメカニカル校正ティー、DC~20 GHz、50 Ω
TOSLKF50A-20 精密Kメス、スルー/オープン/ショート/ロードメカニカル校正ティー、DC~20 GHz、50 Ω
TOSLK50A-40 精密Kオス、スルー/オープン/ショート/ロードメカニカル校正ティー、DC~40 GHz、50 Ω
TOSLKF50A-40 精密Kメス、スルー/オープン/ショート/ロードメカニカル校正ティー、DC~40 GHz、50 Ω
TOSLK50A-43.5 精密Kオス、スルー/オープン/ショート/ロードメカニカル校正ティー S1Pデータベース校正データ付き、DC~43.5 GHz、50 Ω
TOSLKF50A-43.5 精密Kメス、スルー/オープン/ショート/ロードメカニカル校正ティー S1Pデータベース校正データ付き、DC~43.5 GHz、50 Ω

ケーブルとアダプタ

形名
説明
1091-26-R
SMA(m)~N(m)、DC~18 GHz、50 Ω
1091-27-R
SMA(f)~N(m)、DC~18 GHz、50 Ω
1091-80-R
SMA(m)~N(f)、DC~18 GHz、50 Ω
1091-81-R
SMA(f)~N(f)、DC~18 GHz、50 Ω
71693-R
高耐久化アダプタ、K(f)~N(f)、DC~18 GHz、50 Omega;
34NK50
精密アダプタ、N(m)~K(m)、DC~18 GHz、50 Ω
34NKF50
精密アダプタ、N(m)~K(f)、DC~18 GHz、50 Ω
34NFK50
精密アダプタ、N(f)~K(m)、DC~18 GHz、50 Ω
34NFKF50
精密アダプタ、N(f)~K(f)、DC~18 GHz、50 Ω
K220B
精密アダプタ、K(m)~K(m)、DC~40 GHz、50 Ω
K222B
精密アダプタ、K(f)~K(f)、DC~40 GHz、50 Ω
K224B
精密アダプタ、K(m)~K(f)、DC~40 GHz、50 Ω
33KK50C
校正グレードアダプタ、K(m)~K(m)、DC~43.5 GHz、50 Ω
33KKF50C
校正グレードアダプタ、K(m)~K(f)、DC~43.5 GHz、50 Ω
33KFKF50C
校正グレードアダプタ、K(f)~K(f)、DC~43.5 GHz、50 Ω
34VFK50A
精密アダプタ、V(f)~K(m)、DC~43.5 GHz、50 Ω
34VFKF50A
精密アダプタ、V(f)~K(f)、DC~43.5 GHz、50 Ω
34VK50A
精密アダプタ、V(m)~K(m)、DC~43.5 GHz、50 Ω
34VKF50A
精密アダプタ、V(m)~K(f)、DC~43.5 GHz、50 Ω

テストポートケーブル、フレキシブル、補強型、位相安定

形名 説明
15NNF50-1.0B テストポートケーブル、フレキシブル、位相安定、1.0 m(39”)、DC~18 GHz、N(f)~N(m)、50 Ω
15NNF50-1.5B テストポートケーブル、フレキシブル、位相安定、1.5 m(59”)、DC~18 GHz、N(f)~N(m)、50 Ω
15NN50-1.0B テストポートケーブル、フレキシブル、位相安定、1.0 m(39”)、DC~18 GHz、N(m)~N(m)、50 Ω
15LL50-1.0A テストポートケーブル、外装、位相安定、1.0 m(39”)、DC~20 GHz、3.5 mm(m)~3.5 mm(m)、50 Ω
15LLF50-1.0A テストポートケーブル、外装、位相安定、1.0 m(39”)、DC~20 GHz、3.5 mm(m)~3.5 mm(f)、50 Ω
15KK50-1.0A テストポートケーブル、外装、位相安定、1.0 m(39”)、DC~20 GHz、K(m)~K(m)、50 Ω
15KKF50-1.0A テストポートケーブル、外装、位相安定、1.0 m(39”)、DC~20 GHz、K(m)~K(f)、50 Ω
3671KFS50-60 テストポートケーブル、フレキシブル、位相安定、DC~26.5 GHz、K(f)~3.5 mm(m)、63.5 cm、50 Ω
3671KFK50-60 テストポートケーブル、フレキシブル、位相安定、DC~40 GHz、K(f)~K(m)、63.5 cm(25 in)、50 Ω
3671KFKF50-60 テストポートケーブル、フレキシブル、位相安定、DC~40 GHz、K(f)~K(f)、63.5 cm(25 in)、50 Ω
3671KFK50-100 テストポートケーブル、フレキシブル、位相安定、DC~40 GHz、K(f)~K(m)、1 m(38 in)、50 Ω
806-304-R
1.0 m(36”)、ケーブル、40 GHz、K(m)~K(f)、50 Ω

位相安定 18 GHz、40 GHz、および43.5 GHzセミリジッドケーブル(外装)

形名 説明
3670N50-1 テストポートケーブル、外装、セミリジッド、30.48 cm(1 ft)、DC~18 GHz、N(m)~N(f)、50 Ω
3670N50-2 テストポートケーブル、外装、セミリジッド、60.96 cm(2 ft)、DC~18 GHz、N(m)~N(f)、50 Ω
3670NN50-1 テストポートケーブル、外装、セミリジッド、30.48 cm(1 ft)、DC~18 GHz、N(m)~N(m)、50 Ω
3670NN50-2 テストポートケーブル、外装、セミリジッド、60.96 cm(2 ft)、DC~18 GHz、N(m)~N(m)、50 Ω
3670K50A-1 テストポートケーブル、外装、セミリジッド、30.48 cm(1 ft)、DC~43.5 GHz、K(m)~K(f)、50 Ω
3670K50A-2 テストポートケーブル、外装、セミリジッド、60.96 cm(2 ft)、DC~43.5 GHz、K(m)~K(f)、50 Ω

ツール

形名 説明
01-200 校正トルクレンチ、GPC-7およびタイプN
01-201 トルクレンチ、5/16 インチ、0.9 N.m(8 ポンド・インチ)(SMA、3.5 mm、2.4 mm、KおよびVコネクタのオスデバイス締め付け用)
01-203 トルクレンチ、13/16 インチ、0.9 N.m(8 ポンド・インチ)(高耐久化SMA、2.4 mm、KおよびVテストポートコネクタ締め付け用)
01-204 ハンディレンチ、5/16 インチ、汎用、円形、開放型(SMA、3.5 mm、2.4 mm、KおよびVコネクタ用)

アンリツは、以下の業界をリードする企業と提携して、VectorStar™およびShockLine™ ベクトルネットワークアナライザファミリを使用した、実績のあるさまざまな材料測定ソリューションを提供しています。

誘電率測定

Compass Technology Group logo
Compass Technology
既製または、カスタム設計の誘電率測定システムを提供しています。誘電率測定システムは100 MHz ~ 90 GHzの誘電率を測定可能。これらのソリューションには、空洞共振法、導波管、スポットプローブ方式、フリースペース測定システムなどが含まれています。

Anritsu and Compass Technology Group Material Measurements Solutions
Compass Technology Group VectorStar Integration [video]
KEYCOM Characteristic Technologies logo
Keycom Technologies
さまざまな誘電率測定ソリューションを提供しています。誘電率測定ソリューションは、以下の多様な方法を活用しています。
空洞共振器、プローブタイプ、同軸および導波管タイプのSパラメータ、フリースペース、静電容量、ε計など。

Anritsu and Keycom Material Measurement Solution
Swiss to 12 logo
SWISSto12
以下の誘電率測定のハードウェア、ソフトウェアテクノロジを提供しています。
誘電率測定:固体、柔らかい材料、液体と粉末、薄膜、誘電体コーティングと多層材料、アルミナ他。

Anritsu and SWISSto12 Material Measurement Solution
アプリケーション

長距離Sパラメータ測定

  • 長いテストポートケーブルの挿入損失評価
  • アンテナ評価
  • OTA(Over the Air)アプリケーション
    • チャンバー設置時の測定
    • 大型車両におけるシールド評価、伝搬特性評価

システム統合/調整アプリケーション

  • システムキャリブレーション
  • 伝送路損失の特性評価
  • Sパラメータ測定および、タイムドメイン測定

セキュアエリア・アプリケーション

  • ユニット上にデータの記憶装置なし
  • 直接USB接続による外部コンピュータからの制御
オプション

周波数オプション

オプション 品名
ME7868A-010-2 1 MHz-8 GHz 2ポートVNAシステム(2 mケーブル)
ME7868A-010-5 1 MHz-8 GHz 2ポートVNAシステム(5 mケーブル)
ME7868A-010-25 1 MHz-8 GHz 2ポートVNAシステム(25 mケーブル)
ME7868A-020-2 1 MHz-20 GHz 2ポートVNAシステム(2 mケーブル)
ME7868A-020-5 1 MHz-20 GHz 2ポートVNAシステム(5 mケーブル)
ME7868A-020-25 1 MHz-20 GHz 2ポートVNAシステム(25 mケーブル)
ME7868A-043-2 1 MHz-43.5 GHz 2ポートVNAシステム Extended-K(2 mケーブル)
ME7868A-043-5 1 MHz-43.5 GHz 2ポートVNAシステム Extended-K(5 mケーブル)
ME7868A-043-25 1 MHz-43.5 GHz 2ポートVNAシステム Extended-K(25 mケーブル)
