1ポートUSBベクトルネットワークアナライザ

MS46121B

見積請求

ダウンロード

製品概要
ソリューション
アプリケーション
オプション
ライブラリ

概要

製品説明
特長
Calibration and Verification Kits and Components
Cables and Adapters
Accessories
Third Party Solutions

What'sNew

ベクトルネットワークアナライザの測定効率を改善　ShockLine自動化ツールのご紹介【リーフレット】
→ ShockLine自動化ツールのお申し込みはこちら

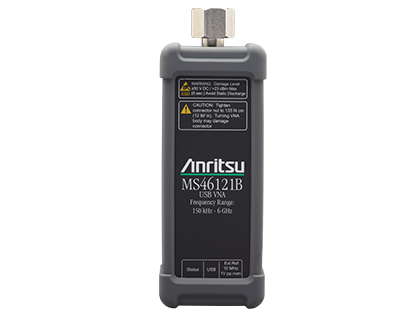

MS46121Bは150 kHz～6 GHzの周波数オプションを持つPC制御の1ポートUSBベクトルネットワークアナライザです。MS46121Bは非常に小型で直接被測定物と接続でき、低コストで省スペースなソリューションで1ポート測定に性能と精度を提供します。

MS46121Bシリーズは、製造、エンジニアリング、教育でのRFおよびマイクロ波のアプリケーションを目的としています。MS46121Bオプションは、パッシブデバイス・テストアプリケーションに適しており120 µ秒/点の測定速度と±0.5 dB（-6 dB 代表値)の測定精度を持っています。

非常にコンパクトなVNAは、ユーザーが供給するPCからUSB経由で制御されます。最大16の独立したVNA MS46121Bを同じコンピュータでShockLineソフトウェアから並列して操作できます。従来のVNA1台とスイッチを使用したテストソリューションに比べてスループットを向上させ、1ポート•デバイスの真の並列マルチサイト・テストを可能にします。オプション21の追加により、複数のMS46121B VNAの間の伝送測定（振幅のみ）ができるようになります。MS46121Bシリーズは、ユーザーデータの記憶装置がなく機密データの削除が不要です。低コスト、小形サイズ、優れた性能、および並列動作の組み合わせは、マルチサイト・テストが望まれるパッシブ1ポートデバイスのテストアプリケーションにMS46121BシリーズVNAは最適です。

150 kHzから6 GHzの周波数オプションを備えた1ポートVNA
1台のPCで複数のMS46121Bを制御することで並列測定によりスループットの向上
非常にコンパクトなパッケージでDUTへの直接接続が可能
対向（双方向）または多ポート（一方向）構成の伝送振幅測定
内部に測定データが保存されないため高機密性
標準のタイムゲート付きバンドパス・タイムドメイン機能で簡単で高速な障害位置検査
ShockLine™ファミリー共通のGUIはモデル間の切り換えコストを低減

Precision Automatic Calibrator Modules

Model Number	Description
MN25208A	2-port USB SmartCal Module, 300 kHz to 8.5 GHz (available with connector options: -001 N(f), -002 K(f), -003 3.5 mm(f), -004 SMA(f))
MN25408A	4-port USB SmartCal Module, 300 kHz to 8.5 GHz (available with N(f) connectors)
MN25218A	2-port USB SmartCal Module, 1 MHz to 20 GHz (available with K(f) connectors)
MN25418A	4-port USB SmartCal Module, 300 kHz to 20 GHz (available with K(f) connectors)
36585K-2M	K Precision AutoCal Module, 70 kHz to 40 GHz, K(m) to K(m)
36585K-2F	K Precision AutoCal Module, 70 kHz to 40 GHz, K(f) to K(f)
36585K-2MF	K Precision AutoCal Module, 70 kHz to 40 GHz, K(m) to K(f)

Mechanical Calibration Kits

Model Number	Description
3653A	N Connector Calibration Kit, Without Sliding Loads, DC to 18 GHz, 50 Ω
OSLN50A-8	Precision N Male Open/Short/Load Mechanical Calibration Tee, DC to 8 GHz, 50 Ω
OSLNF50A-8	Precision N Female Open/Short/Load Mechanical Calibration Tee, DC to 8 GHz, 50 Ω
TOSLN50A-8	Precision N Male Through/Open/Short/Load Mechanical Calibration Tee, DC to 8 GHz, 50 Ω
TOSLNF50A-8	Precision N Female Through/Open/Short/Load Mechanical Calibration Tee, DC to 8 GHz, 50 Ω

Cables and Adapters

Model Number	Description
1091-26-R	SMA(m) to N(m), DC to 18 GHz, 50 Ω
1091-27-R	SMA(f) to N(m), DC to 18 GHz, 50 Ω
1091-80-R	SMA(m) to N(f), DC to 18 GHz, 50 Ω
1091-81-R	SMA(f) to N(f), DC to 18 GHz, 50 Ω
71693-R	Ruggedized adapter, K(f) to N(f), DC to 18 GHz, 50 Ω
34NK50	Precision Adapter, N(m) to K(m), DC to 18 GHz, 50 Ω
34NKF50	Precision Adapter, N(m) to K(f), DC to 18 GHz, 50 Ω
34NFK50	Precision Adapter, N(f) to K(m), DC to 18 GHz, 50 Ω
34NFKF50	Precision Adapter, N(f) to K(f), DC to 18 GHz, 50 Ω
K220B	Precision Adapter, K(m) to K(m), DC to 40 GHz, 50 Ω
K222B	Precision Adapter, K(f) to K(f), DC to 40 GHz, 50 Ω
K224B	Precision Adapter, K(m) to K(f), DC to 40 GHz, 50 Ω

Test Port Cables, Flexible, Ruggedized, Phase Stable

Model Number	Description
15NNF50-1.0B	Test Port Cable, Flexible, Phase Stable, 1.0 m (39”), DC to 18 GHz, N(f) to N(m), 50 Ω
15NNF50-1.5B	Test Port Cable, Flexible, Phase Stable, 1.5 m (59”), DC to 18 GHz, N(f) to N(m), 50 Ω
15NN50-1.0B	Test Port Cable, Flexible, Phase Stable, 1.0 m (39”), DC to 18 GHz, N(m) to N(m), 50 Ω
15LL50-1.0A	Test Port Cable, Armored, Phase Stable, 1.0 m (39”), DC to 20 GHz, 3.5 mm(m) to 3.5 mm(m), 50 Ω
15LLF50-1.0A	Test Port Cable, Armored, Phase Stable, 1.0 m (39”), DC to 20 GHz, 3.5 mm(m) to 3.5 mm(f), 50 Ω
15KK50-1.0A	Test Port Cable, Armored, Phase Stable, 1.0 m (39”), DC to 20 GHz, K(m) to K(m), 50 Ω
15KKF50-1.0A	Test Port Cable, Armored, Phase Stable, 1.0 m (39”), DC to 20 GHz, K(m) to K(f), 50 Ω

Tools

Model Number	Description
01-200	Calibrated Torque End Wrench, GPC-7 and Type N
01-201	Torque End Wrench, 5/16 in, 0.9 N.m (8 lbf·in) (for tightening male devices, for SMA, 3.5 mm, 2.4 mm, K, and V connectors)
01-203	Torque End Wrench, 13/16 in, 0.9 N.m (8 lbf·in) (for tightening ruggedized SMA, 2.4 mm, K and V test port connectors)
01-204	End Wrench, 5/16 in, Universal, Circular, Open-ended (for SMA, 3.5 mm, 2.4 mm, K, and V connectors)

Anritsu has partnered with the following industry-leading companies to provide a variety of proven material measurement capabilities that are compatible with the VectorStar and ShockLine vector network analyzer families.

Material Measurements

	Compass Technology Choose from off-the-shelf or custom-designed RF material measurement systems able to measure material properties from 100 MHz to 90 GHz. These solutions include: focused beam, resonant cavity, waveguides, spot probes, free space measurement systems, and more. Anritsu and Compass Technology Group Material Measurements Solutions Compass Technology Group VectorStar Integration [video]
	Keycom Technologies Select from a variety of material measurement solutions that leverage various methods including: resonator, frequency change, probe type, co-axial tube and waveguide type S-parameter, free space, capacitance, epsilometery, and more. Anritsu and Keycom Material Measurement Solution
	SWISSto12 Providing hardware and software technology capable of measuring: solid samples; soft sample and foam; liquid samples and powder; thin films; dielectric coatings and multilayer materials; alumina plate; and more. Anritsu and SWISSto12 Material Measurement Solution

ソリューション

選ばれているハンドヘルド電子計測器　～USB接続で簡単セットアップ～

オプション	品名
MS46121B-006	150 kHz～6 GHz、N（m）ポート

オプション	品名
MS46121B-002	ローパス・タイムドメイン機能
MS46121B-021	伝送測定機能（振幅のみ）

関連リンク

ライブラリ

製品カタログ

製品カタログ	リリース日
Anritsu's RF and Microwave Test and Measurement Solutions Product Brochure	2022/12/21
Vector Network Analysis Product Portfolio	2022/12/19
5Gソリューションカタログ 2021	2022/10/17
VNA Fundamentals Poster	2021/04/30
ShockLine Vector Network Analyzer Family Product Brochure	2020/08/04
ShockLine 1-Port USB VNA MS46121B Quick Fact Sheet	2020/04/01

データシート

データシート	リリース日
ShockLine 1-Port USB VNA MS46121B Technical Data Sheet	2022/04/05
One-port ShockLine VNA Declaration of Conformity	2017/06/22

アプリケーションノート

アプリケーションノート	リリース日
Factors in Choosing a VNA for Microwave Applications in Manufacturing Application Note	2019/12/11
Distinction Between TRL and LRL	2019/03/26
Technique for Improving Low Insertion Loss VNA Measurements Application Note	2018/09/25
Understanding Vector Network Analysis Application Note	2017/07/27
VNA Signal Integrity Measurement Challenges Application Brief	2016/09/12

リーフレット

リーフレット	リリース日
Anritsu and SWISSto12 Material Measurements Solution	2022/01/27
Anritsu and Compass Technology Group Material Measurements Solution	2022/01/27
Anritsu and Keycom Material Measurement Solution	2022/01/27
Anritsu, Diamond Engineering, and Diamond Microwave Chambers Antenna Measurement Solution	2020/08/26
ベクトルネットワークアナライザの測定効率を改善　ShockLine自動化ツールのご紹介	2019/12/04
ShockLine USB VNAs MS46121B/122B — The perfect tool for universities	2017/03/21

ホワイトペーパー

ホワイトペーパー	リリース日
Superposition vs. True-Balanced: What's Required for your Signal Integrity Application White Paper	2018/08/23
Modern Architecture Advances Vector Network Analyzer Performance White Paper	2016/11/08

セレクションガイド

セレクションガイド	リリース日
ShockLine Vector Network Analyzers Selection Guide	2020/04/01
ShockLine™ VNA シリーズベクトルネットワークアナライザ	2020/04/01
