56G/64G bit/s DEMUX

クラウドコンピューティングサービスの普及により、データセンタの情報量は急速に増大しています。そして、サーバーやネットワーク機器の通信速度を高速化するため、400 GbE、CEI-56Gなど、新たな高速インタフェース規格が検討されています。これら高速インタフェースに用いられるSERDESなどのPHYデバイスは、レシーバ特性として、ジッタトレランスが重要な指標とされています。
56G/64G bit/s MUX MP1861A および 56G/64G bit/s DEMUX MP1862Aは、PPG、ED、ジッタ変調源を搭載するMP1800Aとの連動により、最高64 Gbit/sまでのシリアルNRZ Data発生、BER測定、ジッタトレランス測定を可能とします。SJ、RJ、BUJ、SSC、Dual Tone SJ、Half Period Jitter （Even/Odd Jitter）などの各種ジッタ成分の耐力測定や、バスタブジッタ測定にも対応しており、CEI-56Gなどの最新の標準規格に対応可能です。

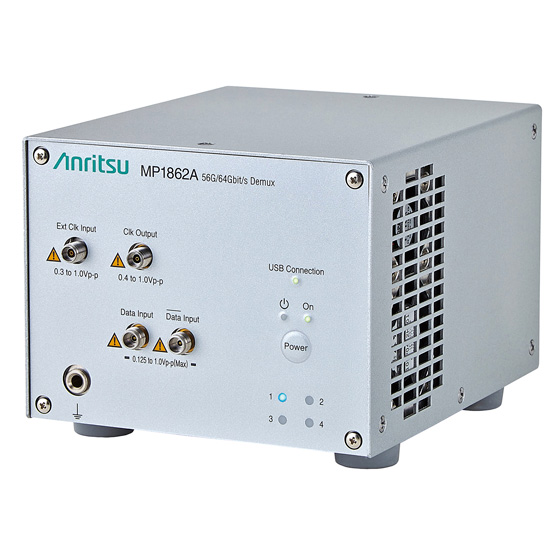

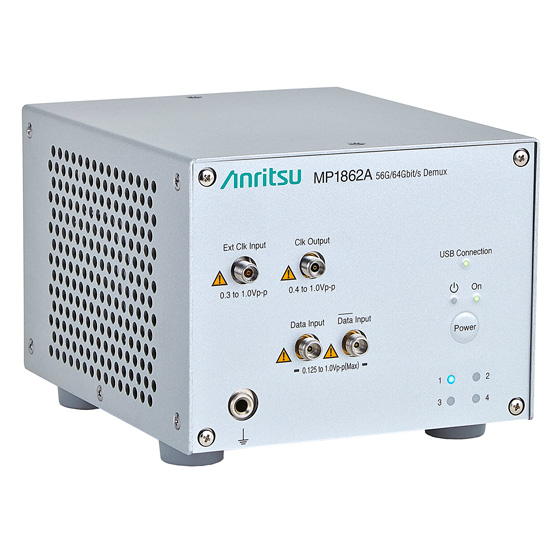

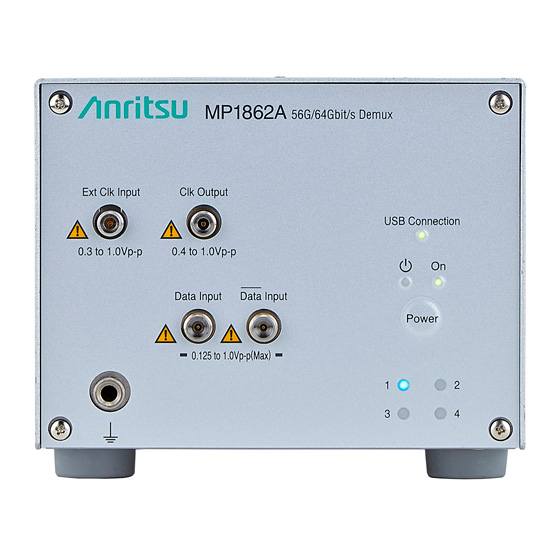

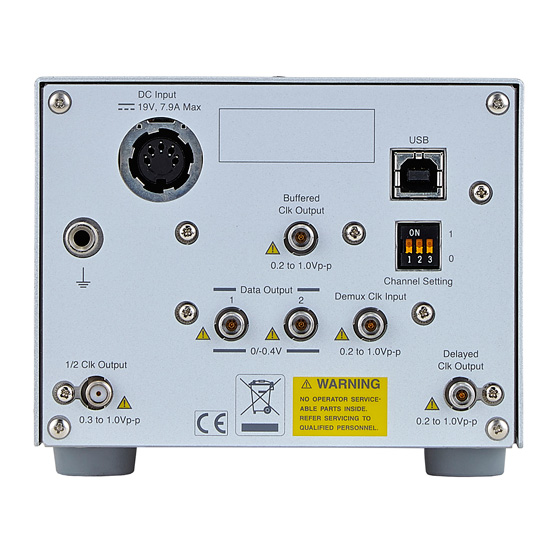

■ 56G/64Gbit/s DEMUX　MP1862A

項目		規格
データ 入力	ビットレート	8 Gbit/s～56.2 Gbit/s 8 Gbit/s～64.2 Gbit/s（MP1862A-001）
	チャネル数	1ch、MP1800Aとの接続により最大4chまで並列同期可能
	振幅	0.125 Vp-p～1.0 Vp-p（MP1862A-011）
	感度	25 mV（typ.）、≦40 mV（Eye hight、PRBS31、Single-ended）
寸法/質量		120（W）× 90.9（H） × 140（D） mm（ただし、突起物を含まず）、≦5 kg
28G/32G bit/s PPG MU183020A/21A       + 28G/32G bit/s ED MU183040B/41B       + 56G/64G bit/s MUX MP1861A       + 56G/64G bit/s DEMUX MP1862A		システムジッタトレランス   56.2 Gbit/s時における代表例
