低価格 高性能な革新的VNA ミリ波領域でコストメリットが最大化

SHOCKLINE
ShockLine™シリーズ ベクトルネットワークアナライザは、RF/マイクロ波からミリ波コンポーネント、デバイスのSパラメータ測定、タイムドメイン解析を小型、低価格でさまざまなラインナップを取りそろえる製品です。製造ライン、開発、教育用途に最適なベクトルネットワークアナライザです。

ShockLineのコストメリット比較

周波数と価格のポジショニング

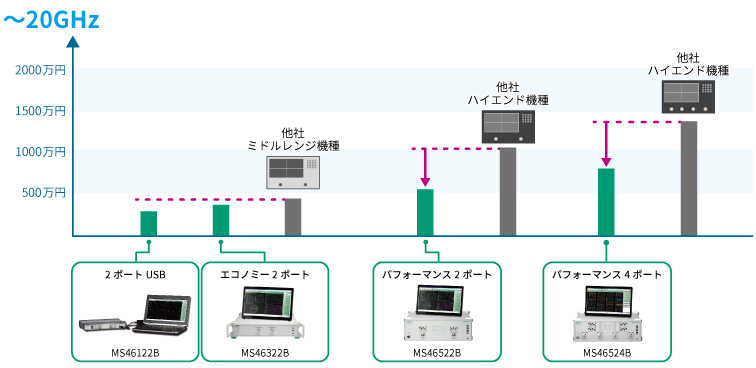

周波数と価格のポジショニング表 ~20GHz

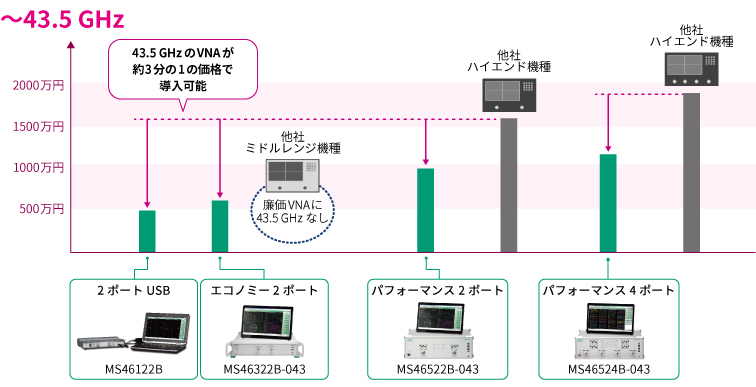

周波数と価格のポジショニング表 ~40GHz、40GHzのVNAが約3分の1の価格で導入可能

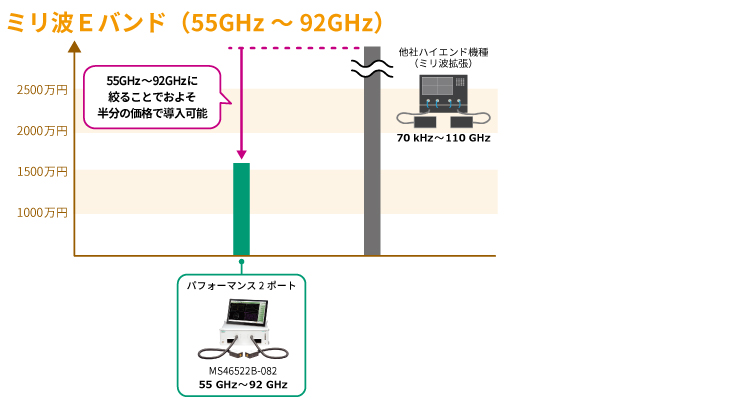

周波数と価格のポジショニング表 ミリ波Eバンド(55GHz~92GHz)、55GHz~92GHzに絞ることでおよそ半分の価格で導入可能

ShockLineのコストメリット比較表

ミリ波領域でコストメリットが最大化します。

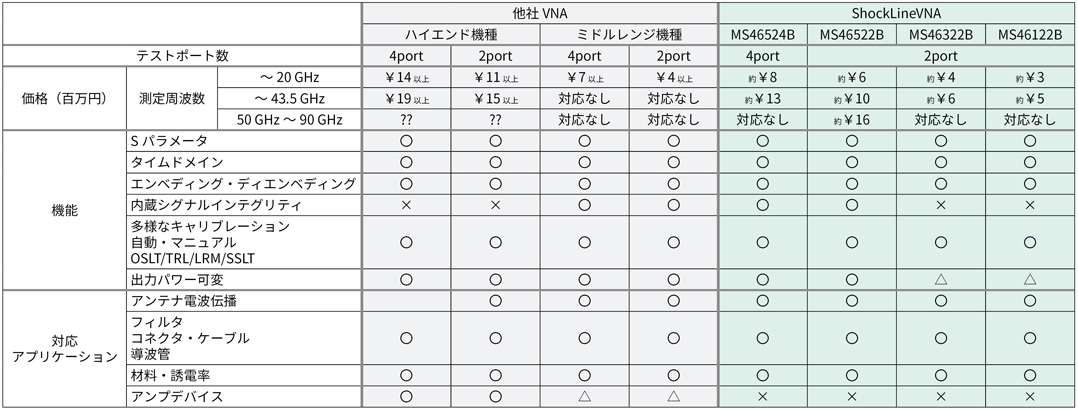

他社VNA(ハイエンド機種/ミドルレンジ機種)とShockLineVNAの、テストポート数、価格、対応アプリケーション、機能(Sパラメータ、タイムドメインなど)の比較表

ShockLine VNA Family Overview
低価格・高性能の理由①

MMICのNLTL技術により、以前では考えられなかった効率性と信頼性を実現しました。ShockLineといわれるこの技術は、アンリツVNAの受信部でマイクロ波とミリ波信号をIF周波数にダウンコンバートする際に使用されています。これにより、卓越した変換効率を実現し、直線性、安定性、信頼性が向上しています。この効果は、ダイナミックレンジを拡大し、精度を向上します。さらに、校正頻度を少なくすることに貢献しています。
NLTL技術により、高い性能が求められる研究開発、コストの制約が厳しい製造現場、携帯性が重視されるフィールドなど、さまざまなソリューションを提供することが可能となりました。

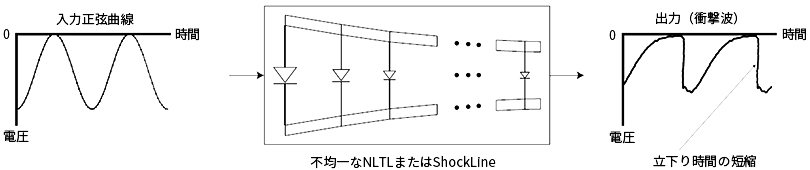

NLTLの概略図

NLTLの概略図

NLTLは、バラクタダイオードを使用した高インピーダンスの伝送回路です。
この回路は、立下り時間が速いステップ状の波形を生成でき、高調波の測定ができます。

ShockLine VNA Family Overview
低価格・高性能の理由②

Advantages of ShockLine Technology

  • Lower cost(コストダウン)
  • Improved measurement stability(安定性を向上しました)
  • Longer intervals between calibrations(安定性向上により煩雑なCALの実施周期を省き、作業性を高めます)
  • Better measurement accuracy and repeatability(測定精度と再現性の向上を実現しました)

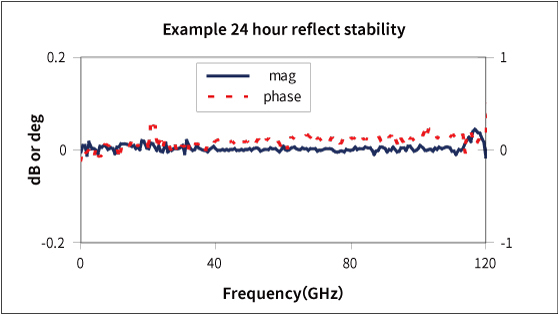

測定精度と再現性の向上
MMIC化されたNLTL回路

ShockLine VNA Family Overview
Benefits of NLTL ShockLine Technology

Simplified VNA architecture Simplified VNA architecture

Lower maintenance cost, reduced down time and operating costs

Stability Stability

IC design reduces temperature variation resulting in better measurement accuracy and repeatability

Bandwidth Bandwidth
  • One sampler covers broadband frequencies
  • Lower cost for measurements over a wide frequency range
Dynamic Range Dynamic Range

Better characterization of highly reflective devices and weak crosstalk

Size Size

Great performance in a small form factor Smaller footprint in manufacturing

Cost Cost
  • Improved VNA capability-to-cost ratio
  • Dramatic cost reduction for high frequency applications


ソリューション

パッシブデバイスに、必要以上に高価で高機能なVNAはもういらない。
Sパラメータ測定、タイムドメイン解析に適した小型で低価格なベクトルネットワークアナライザ(VNA)をご紹介します。

製品について詳しく

1ポートUSBベクトルネットワークアナライザ MS46121B
1ポートUSBベクトルネットワークアナライザ MS46121B

コンパクトUSBベクトルネットワークアナライザ MS46122B
コンパクトUSBベクトルネットワークアナライザ MS46122B

ベクトルネットワークアナライザ MS46322B
ベクトルネットワークアナライザ MS46322B

ベクトルネットワークアナライザ MS46522B
ベクトルネットワークアナライザ MS46522B

ベクトルネットワークアナライザ MS46524B
ベクトルネットワークアナライザ MS46524B

上記製品についてのお見積りはこちらから
