ネットワークマスタ/オプテイカルチャネルアナライザ（OCA）モジュール

MU909020A

見積請求

ダウンロード

製品概要
ライブラリ

概要

特長
製品説明

小型・軽量（800g）、電池動作可能で、FTTH、CATV やモバイルバックホールの現場で活躍するポケットタイプ CWDM テスタ
ITU-T G.694.2 準拠波長の CWDM ネットワークの最大 18 波長の光パワーを同時測定可能な光パワーメータ機能
ITU-T G.695 準拠の合否判定機能

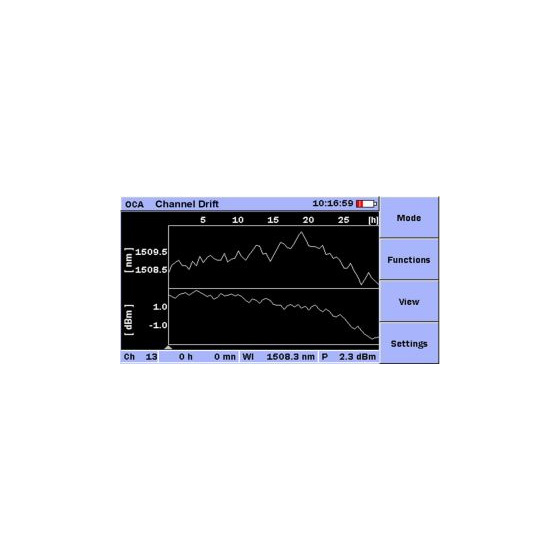

選択した波長の、時間に対する波長と光パワーの変動（ドリフト）をグラフ表示

ネットワークマスタ/オプテイカルチャネルアナライザ（OCA）モジュール MU909020A は、MT9090A ネットワークマスタシリーズ用のモジュールです。
MT9090A ネットワークマスタシリーズに組み込むことにより、FTTH、CATV やモバイルバックホールで使われる CWDM （Coarse Wavelength-Division Multiplexing）の建設保守をサポートし、作業時間短縮に貢献するポケットタイプ CWDM テスタとして機能します。

ネットワークマスタ/オプテイカルチャネルアナライザ（OCA）モジュール MU909020A には、次のような特長があります。

FTTH、CATV やモバイルバックホールの現場作業に最適な CWDM 用フィールドテスタ

重量が 800g と軽量で電池駆動が可能なため、電源のない FTTH、CATV やモバイルバックホールの現場へ持ち歩いて作業できます。
小型でありながら、屋外でも見やすい、大きく明るい 4.3 インチ液晶を備えています。
およそ 15 秒で起動し、待ち時間なしですぐに測定を開始できます。
充電池装備により、1 回の充電で約 4 時間の連続測定が可能です。

ITU-T G.694.2、ITU-T G.695 に対応した CWDM 解析用の豊富な機能

CWDM の建設保守では、ITU-T G.694.2、ITU-T G.695 に対応した測定性能が必要です。

ITU-T G.694.2 準拠波長の 18 チャネルを同時測定できる光パワーメータ機能を備えています。
各波長の中心波長、光パワーレベル、ドリフトを、数値、グラフで表示します。
しきい値設定により、簡単に各チャネルの合否判定が可能です。ITU-T G.695 に準拠しています。
トータルパワーの表示が可能です。

ITU-T G.694.2 準拠波長： 1271nm から 20nm 間隔で 18 波長
