ネットワークマスタプロ（400Gテスタ）

MT1040A

MT1040Aは、拡張性、操作性に優れたB5サイズの400G対応ポータブルテスタです。OTDR測定モジュールを組み合わせることで光ファイバ断線確認も行えます。

見積請求

ダウンロード

製品概要
ソリューション
ライブラリ

概要

製品説明
特長
テクノロジー

ネットワークマスタプロ MT1040Aは1台で複数のプロトコルをサポートしており、さまざまなネットワークで利用できます。

サポートするインタフェース
- イーサネット：10M/100M/1000M、10G/25G/40G/100G/200G、400G
- OTN/SDH/SONET：2.5G/10G/40G/100G
- モバイルxホール：eCPRI/RoE/CPRI/OBSAI
- ファイバチャネル：1GFC~16GFC

フィールド試験を容易に行えるよう、MT1040Aはさまざまな機能を具備しています。

大画面カラータッチパネル（9インチ）で直感的に操作
400G 2ポート同時測定（オプション）
現場の開通、保守（保全）試験手順を自動化し時間短縮、効率化。SEEK機能
VNCによるリモート操作により、遠隔地から長期継続試験が可能
WLANにより無線環境で制御が可能^＊1
専用のファイバスコープを使用し光ファイバのフェルール端面のキズや汚れを確認可能
Linux OSを採用^＊2し、安定した試験環境を提供
測定モジュールは後付可能。工場引き取り不要

＊1：WLAN機能はオプションです。WLANオプションは認定を受けた国・地域で利用できます。→認証済みリスト
なお、認証された国について事前の連絡なしに変更される場合があります。
＊2：プログラムソースについて

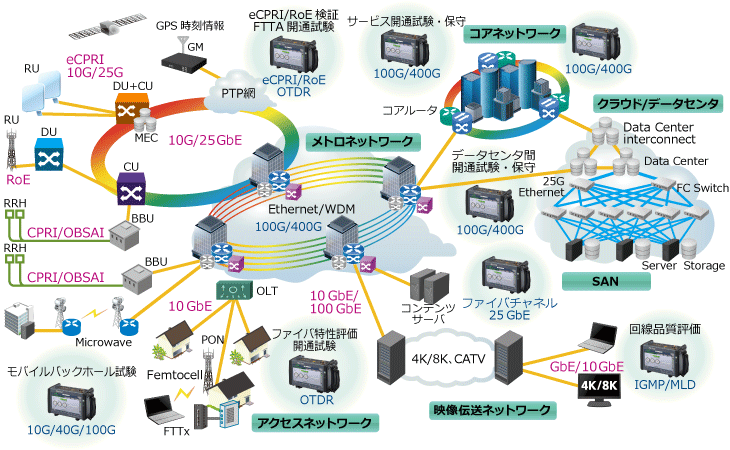

400Gイーサネットも評価可能なフィールド測定器

MT1040Aは10Mから400Gまでのあらゆるネットワークで使用できます。

ネットワーク事業者はネットワークの品質を維持、向上させるためセットワーク装置の増設やメンテナンスを定期的に行っています。これらを効率よく運用するために、複数のインタフェースをサポートする測定器が好まれます。

5Gを支える400G イーサネット

5Gサービスが開始され、ネットワークは新たな時代を迎えたといわれています。5Gサービスの特長としてLTEの最大100倍のスループットが実現され、多くの人がスマートフォンでも高精細なビデオコンテンツが閲覧できるようになります。現在でもネットワークのトラフィックの80%は動画コンテンツであるというデータもあり、今後ますますトラフィックは増加していきます。このトラフィックの増加を400Gイーサネットが支えています。

ソリューション

MT1040Aが対応する、ネットワークテストソリューション

MT1040Aは10M～400Gイーサネット、OTN（OTU1～OTU4）、CPRI/OBSAIなどさまざまなネットワークインタフェースに対応しています。近年、通信の高速化、多様化に伴って、現場でのネットワーク開通、保守（保全）の重要性が増しています。MT1040Aで対応するこれらのテストソリューションについて以下でご紹介します。

400Gイーサネット

400Gイーサネットには従来のイーサネットと異なり「PAM4」と「FEC」が標準実装となりました。これらの技術は低コストで高速が利用されています。MT1040Aはトランスポート測定機能として、10M～400Gイーサネット、OTN（OTU1～OTU4）、CPRI/OBSAIなどさまざまなネットワークインタフェースに対応しています。

ネットワーク開通、保守・保全の効率化

400Gイーサネット装置評価、検証 NEW
400Gイーサネット装置を評価、検証方法を紹介
ネットワークマスタプロ MT1040Aを使ったFECテストの重要性と手法 NEW
定量的かつ視覚的にFEC解析できるテスタMT1040Aを使って、400GイーサネットのFECテストの重要性と手法について紹介
キャリアクラスイーサネットの開通、保守
キャリアクラスイーサネットの開通・保守を行うための評価方法の紹介
データセンターインタコネクト（DCI）の構築・保守を効率化
データセンター構築・保守における新たな課題とMT1040Aを使用した評価方法の紹介
試験現場の自動化
作業者の負荷を軽減し、作業時間を短縮する自動化機能の紹介
遠隔操作による工事・保守業務の効率化
複数個所のMT1040Aを1か所からクラウド経由でリモート制御する機能の紹介
光ファイバ端面解析（VIP測定）
光通信の品質を維持するために必要な光ファイバの端面確認用ファイバスコープの紹介
OTDR/FTTA/OLTS測定
MT1040Aに実装するOTDRモジュールの機能紹介
OTNメトロネットワークおよびコアネットワークの開通、保守
OTNネットワークの評価方法とMT1040AがサポートするOTNマッピングを紹介

関連リンク

ライブラリ

製品カタログ

製品カタログ	リリース日
5Gソリューションカタログ 2021	2022/10/17
ネットワークマスタプロ MT1040A	2022/10/12

データシート

データシート	リリース日
ネットワークマスタプロ MT1040A	2022/10/12

構成ガイド

構成ガイド	リリース日
ネットワークマスタプロ MT1040A	2022/10/12

アプリケーションノート

アプリケーションノート	リリース日
Co-Packaged Optics (CPO) の性能評価手法	2023/02/27
ITU-T Y.1564ネットワークの試験方法	2022/02/10
ハイスピードトランシーバ測定ソリューション	2021/10/27

製品紹介

製品紹介	リリース日
400G Ethernet Analyzer	2021/08/27
Site Over Remote Access (SORA) MX109020A 測定器のリモート操作ソリューション	2021/03/15

リーフレット

リーフレット	リリース日
より効率的に、より詳細に - ワイドビットレート対応マルチポートイーサネットテスタ	2022/02/10
データセンタ間接続(DCI) 400G-ZR導入のための測定	2022/02/10
4x100G & 2x200G ブレークアウトインタフェース試験	2022/02/10
トランスポートネットワーク建設・保守どこでも、簡単に、測定器を遠隔操作	2021/09/03
2 ポート対応200G/400G イーサネットテスタ	2021/08/27
Co-Packaged Optics（CPO）測定ソリューション	2021/05/26

取扱説明書

取扱説明書	リリース日
MT1000A/MT1100A/MT1040A リモートスクリプティング取扱説明書	2022/12/08
MT1000A トランスポートモジュール取扱説明書	2022/12/08
MT1040A トランスポートモジュール取扱説明書	2022/12/08
MT1000A OTDRモジュール取扱説明書	2022/12/08
MX100003A シナリオ編集環境キット取扱説明書	2022/02/22
Open source licences	2022/02/22
AC アダプタ使用上の注意	2021/08/30
OTDR用リモート機能取扱説明書　MT1000A/MU10002xA	2021/03/18

サービスガイド

サービスガイド	リリース日
Site Over Remote Access MX109020A サービス利用規約書	2021/03/15

ビデオ

400ZRネットワークの開通試験効率化の手法
400ZRネットワークの開通試験の効率化について紹介

FEC試験をサポートするMT1040A 400Gテスタ
ネットワークマスタプロMT1040Aは、FEC試験をサポートする、片手で持ち運べる小型な可搬型400Gテスタ。

MT1000A/MT1040A ネットワークマスタ自動試験ソリューション
MT1000A/MT1040Aは、一連の試験の流れをシナリオというファイルにあらかじめ作りこんでおくことにより、現場での試験作業は、シナリオに沿って自動的に試験を実行できます。これにより測定実施からレポートまで、簡単に行えます。

MX109020A Site Over Remote Access　導入編
クラウドベースの測定器の遠隔制御サービスであるSite Over Remote Access（SORA）を紹介します。

業界最小クラス400Gネットワークテスタ MT1040A
アンリツMT1040Aネットワークマスタプロは、フィールドやデータセンタでの400Gイーサネットテスト（評価）に最適。

コンパクトなポータブル 400G テスタ MT1040A
ネットワークマスタプロ MT1040Aは、装置開発／検証／開通／保守まで、幅広くお使いいただける、コンパクトでポータブルな400Gテスタです。
