アクセスマスタ(OTDR、光パルス試験器) MT9085

アクセスマスタ(OTDR、光パルス試験器)

MT9085シリーズ
概要

download 製品カタログを見る download 製品紹介を見るplayビデオを見る

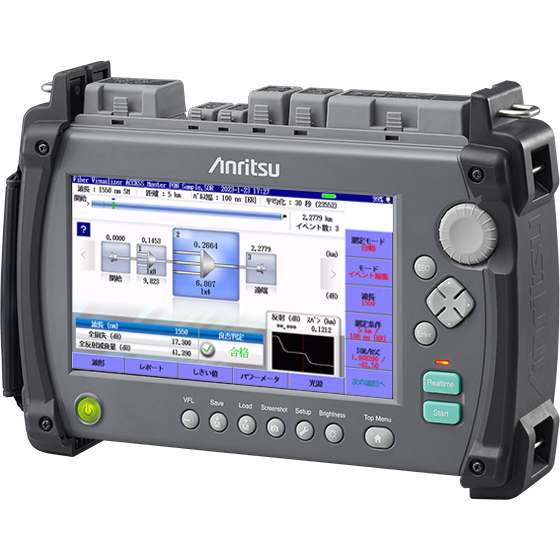

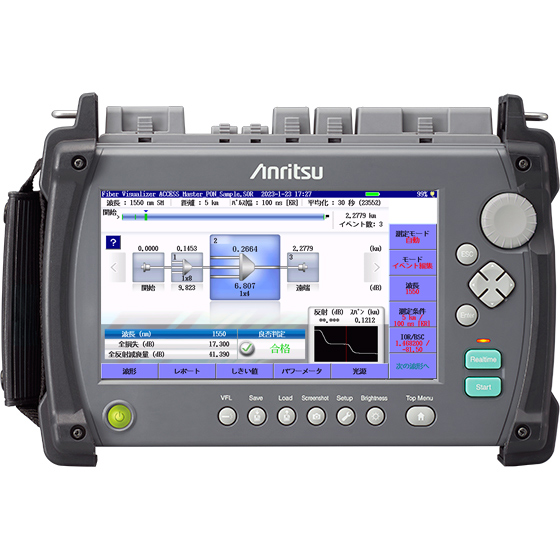

アクセスマスタ MT9085シリーズは、光パルス試験、光損失試験/光パワー測定、光ファイバ端面検査を1台に内蔵したポータブル測定器です。光ファイバ敷設・保守(コア、メトロ、5G/モバイルフロントホール、モバイルバックホール)において、幹線系の施工/保守からドロップケーブルなどアクセス系の破断点検出まで、幅広い用途に対応しています。

従来機種か機能強化した大型8インチLCDタッチパネルスクリーンと、ハードキーとロータリノブとの融合により、直感的で快適な操作性を実現。光ファイバ線路評価を一目で合否確認できるFiber Visualizerの操作が一段と快適になりました。

光パルス試験(OTDR)

光パルス試験は、光ファイバの伝送損失や距離測定、断線箇所などを検出できます。被測定ファイバはシングルモード(SM)やマルチモード(MM)に対応し、測定環境に合わせて、さまざまな波長をラインナップしています。簡単解析を実現したFiber Visualizer機能、波形を見ながら光ファイバ接続・曲げ状態を確認できる2種類のリアルタイム掃引(高速、高S/N)、高精度なイベント検出と損失測定(最大46 dBダイナミックレンジ、0.8 mのイベントデッドゾーン)を実現。優れた波形品質で、PON測定、リアルタイム測定など短距離から長距離までの光測定をサポートします。


光パワー/光ロス測定

光パワー/光ロス測定は、MT9085シリーズ本体に光源や光パワーメータ機能を搭載できるため、1台で光ファイバの敷設状況や障害状況を確認できます。


光ファイバ端面検査

光ファイバ端面検査は、ファイバスコープ(別売り、外付けオプション)でMT9085本体画面に光コネクタのフェルール端面を映し出すことができます。フェルール端面に汚れや傷があると、光ファイバ回線の伝送品質に影響を与えるだけでなく、光パルス試験と光損失試験/光パワー測定を正確に行えないため、光ファイバ端面の検査はとても重要です。

関連ソリューション:タッチスクリーン対応のOTDR MT9085シリーズ

download 製品カタログを見る download 製品紹介を見るplayビデオを見る

  • 直射日光下でも見やすい大型8インチLCD
  • LCDタッチスクリーン操作と快適なハードキー操作を融合し作業効率アップ
  • 光ファイバ線路を簡単解析できるFiber Visualizer
  • 従来のアクセスマスタシリーズの機能・性能を継承
    • 高速、高S/Nリアルタイム掃引モードで、光ファイバ曲げ位置をすばやく特定
    • 高精度なイベント検出、損失測定(最大46 dBダイナミックレンジ、0.8 mのイベントデッドゾーン)
    • 各スプリッタのイベント点と分最大1×128分岐情報を識別
    • 内蔵オプションの光源/光パワーメータ/可視光源で光ロス試験/光パワー測定/破損状況を目視
    • 外付けオプションのファイバスコープで光ファイバ端面検査

関連ソリューション:タッチスクリーン対応のOTDR MT9085シリーズ

オプション
型名 クラス
Applications
OTDR測定 光パワー/光ロス測定(LS.OPM)
目視障害判定(VFL)
光ファイバ端面検査(VIP)
波長 ダイナミックレンジ
デッドゾーン(フレネル)
デッドゾーン(後方散乱)
特長 LS
*1
OPM
*2
VFL
*3
VIP
*4
MT9085A-053 スタンダード

General purpose、Premise、Access、Metro
1310/1550 nm SM 39/37.5 dB
≤1 m
≤5/5.5 m
施工、保守で使われるスタンダードモデル
MT9085A-057 1310/1550/1625 nm SM 37/35.5/32.5 dB
≤1 m
≤6/6.5/7.5 m
マイクロベンディング解析に有効な保守波長に対応
MT9085A-063 1310/1550 nm SM 39/37.5 dB
≤1 m
≤5/5.5 m
SM/MMファイバの施工、保守に1台で対応
850/1300 nm MM 29/28 dB
≤1 m
≤4/5 m
MT9085B-053 エンハンスド

Metro、Long haul、PON-based FTTx
1310/1550 nm SM 42/41 dB
≤1 m
≤5/5.5 m
施工、保守で使われるスタンダードモデル
MT9085B-055 1310/1550 nm SM
1650 nm SM
41/41dB、35 dB
≤1 m
≤5/5.5m、6.5 m
現用回線の保守に有効なフィルタ内蔵
MT9085B-056 1310/1490/1550 nm SM 42/41/41 dB
≤1 m
≤6/6.5/6.5 m
FTTX/PON通信用施工、保守波長に対応
MT9085B-057 1310/1550/1625 nm SM 40/39/38 dB
≤1 m
≤6/6.5/7.5 m
マイクロベンディング解析に有効な保守波長に対応
MT9085B-058 1310/1490/1550 /1625 nm SM 42/41/41/40 dB
≤1 m
≤7/7.5/7.5/8.5 m
FTTX/PON通信用施工、保守波長およびCWDM波長帯の部分評価に対応
MT9085B-063 1310/1550 nm SM 42/41 dB
≤1 m
≤5/5.5 m
SM/MMファイバの施工、保守に1台で対応
850/1300 nm MM 29/28 dB
≤1 m
≤4/5 m
MT9085C-053 ハイパフォーマンス

Long haul、Ultra-long haul
1310/1550 nm SM 46/46 dB
≤1 m
≤3.8/4.3 m
施工、保守で使われるスタンダードモデル
MT9085C-057 1310/1550/1625 nm SM 46/46/44 dB
≤1 m
≤3.8/4.3/4.8 m
マイクロベンディング解析に有効な保守波長に対応

*1:標準搭載しています。
*2:標準搭載しています(OTDRと同じポート)。光ロス測定には、オプションパワーメータが必要です(OTDRと別ポート)
*3:内蔵オプションです。
*4:外付けオプションです。
