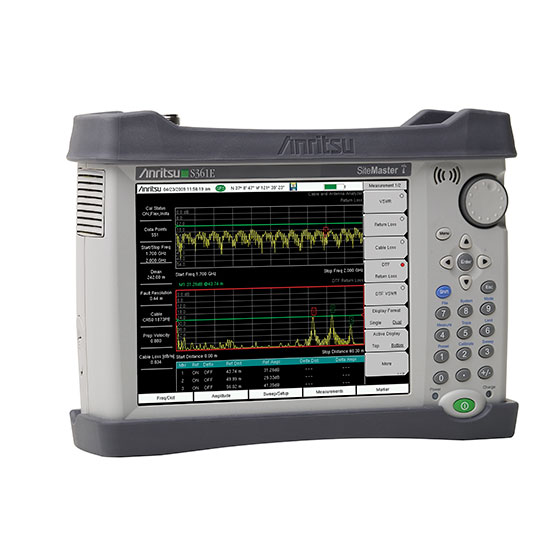

Site Master Handheld Cable & Antenna Analyzer S361E

サイトマスタ™

S361E
2 MHz〜6 GHz、2.71 kg未満、日中でも視認性の良い8.4インチのタッチスクリーン。ワイヤレスサービスプロバイダー、工事業者、設置業者をサポート
概要

S361E サイトマスタは、アンリツの従来からの現場での使いやすさ、充実した機能、優れたコストパフォーマンスを同時に実現します。過酷な現場の状況にも対処できるように設計されているので、S361E サイトマスタは、生産性を大幅に向上させ、従来の故障の後で修理するというメンテナンス形態を、重大な障害が発生する前に問題を特定して修復する形態に変えます。

アンテナアライメントツールおよび、AndroidアプリケーションSmart Aligner(Multiwave Sensors社製)に対応し、アンテナ調整結果や敷設ケーブル評価結果を含むサイト完了報告書を作成できます。

標準

  • ケーブル•アンテナアナライザ:2 MHz ~ 6 GHz
  • リターンロス、VSWR、ケーブルロス、障害位置検出 (DTF)、スミスチャート、1ポート位相
  • フィールドで実証済みの設計:4時間バッテリーライフ、堅牢、小型、軽量、日中光でも見易いディスプレイ
  • USB接続性、内蔵タッチスクリーンキーボード
  • 直感的なメニュー式タッチスクリーンユーザインターフェース
  • AndroidアプリケーションSmart Aligner(Multiwave Sensors社)に対応
  • 標準3年保証(但し、バッテリーは1年)

ラインスイープツール(LST)
ラインスイープツール(LST)は、サイトマスタやVNAマスタなどの測定データを効率的に表示・操作して、レポートを作成する、ハンドヘルド測定器用のPCベースのソフトウェアです。

イージーテストツール(ETT)
イージーテストツール(ETT)は、作業手順書ファイルをPC上で作成し、その作成したファイルを電子メールで配信できます。作成した作業手順書(ETTファイル)は、イージーテスト機能に対応したハンドヘルド測定器で表示できます。ETTファイルによって、試験設定と測定器操作の両方について、ステップバイステップの指示が測定者に共有されます。

イージーマップツール(EMT)
イージーマップツール(EMT)は、無線カバレッジマッピングまたは干渉波探索で、アンリツのハンドヘルドスペクトラムアナライザが使用可能なマップを生成します。このツールは、アンリツのハンドヘルドスペクトラムアナライザで、ジオリファレンスマップやビルのフロアマップの使う際にユーザを支援します。

ワイヤレスリモートツール(WRT)
ワイヤレスリモートツール(WRT)は、無償でダウンロード可能な、アンリツのハンドヘルド測定器用の遠隔操作ソフトウェアです。このソフトウェアを使用すると、アンリツのハンドヘルド測定器を遠隔でモニタおよび操作できます。そのため、測定者が測定器の近くにいることが困難な場合に便利です。

マスターソフトウェアツール(MST)
マスターソフトウェアツール(MST)は、アンリツのハンドヘルドスペクトラムアナライザで測定された波形データの取得、解析、および報告書作成を実施できます。

アプリケーション
  • ワイヤレスサービスプロバイダ、建設保守業者、航空宇宙、公共通信などのケーブル・アンテナの設置とメンテナンス
  • 挿入損失
  • 通信タワーに設置されている増幅器、デュプレクサ、ダイプレクサ、フィルタの 2 ポート測定
  • 位相マッチングケーブル
  • アンテナの微調整
オプション
  オプション 品名
S361E-0010 内蔵バイアスティ
S361E-0021 伝送特性測定機能
S361E-0031 GPS 受信機能(要P/N:2000-1528-R)
S361E-0019 高精度パワーメータとの接続機能(要 USB パワーセンサ)
  S361E-0413 イーサネット接続機能
  S361E-0099 プレミアム校正証明書
ライブラリ
画像
ビデオ
サイトマスタ操作ガイド「特長編」

サイトマスタ操作ガイド「特長編」
サイトマスタの全体的な特長や機能を説明しています。

サイトマスタ操作ガイド「準備編」

サイトマスタ操作ガイド「準備編」
サイトマスタの電源の投入から校正までの操作方法を説明しています。

サイトマスタ操作ガイド「VSWR測定編」

サイトマスタ操作ガイド「VSWR測定編」
サイトマスタのVSWR測定の設定、および測定方法を説明しています。

サイトマスタ操作ガイド「ケーブルロス測定編」

サイトマスタ操作ガイド「ケーブルロス測定編」
一般的なケーブルロスの測定方法を説明しています。 さらにより良い測定方法として「オープンショート方式」も解説しています。

サイトマスタ操作ガイド「電気長測定編」

サイトマスタ操作ガイド「電気長測定編」
給電線の電気長測定方法を説明しています。

サイトマスタ操作ガイド「障害位置特定編」

サイトマスタ操作ガイド「障害位置特定編」
給電線のVSWR測定の時に規格割れを起こした場合、その障害位置を特定する方法を説明しています。

サイトマスタ操作ガイド「GPS受信機能編」

サイトマスタ操作ガイド「GPS受信機能編」
サイトマスタのオプション機能であるGPS受信機能の操作方法を説明しています。

ハンドヘルド製品のファームウェア アップデート方法

ハンドヘルド製品のファームウェア アップデート方法
ハンドヘルド製品のファームウェア アップデート方法

アンリツ電子計測器ソリューション(An Eye on the World)

アンリツ電子計測器ソリューション(An Eye on the World)
アンリツの電子計測器 ソリューションビジネスをご紹介します。

サイトマスタ/セルマスタ easyTest

サイトマスタ/セルマスタ easyTest
S3xxEサイトマスタ/MT821xEセルマスタ easyTest Toolsの紹介です。easyTest Toolsは、PCベースのアプリケーションソフトウェアです。

フィールド用計測器 マスタシリーズ

フィールド用計測器 マスタシリーズ
アンリツの高性能ハンドヘルドスペクトラムアナライザはフィールド測定における業界のスタンダードです。 ここでは、第9世代となるスペクトラムマスタを紹介します。

ワイヤレスリモートツール

ワイヤレスリモートツール
アンリツのワイヤレスリモートツールは、タッチスクリーン付きハンドヘルド測定器を遠隔操作することやモニタリングすることができます。

消防・防災無線を支えるアンリツの測定ソリューション

消防・防災無線を支えるアンリツの測定ソリューション
「東京国際消防防災展2013」アンリツ出展ブースで開催されたセミナー「消防・防災無線を支えるアンリツの測定ソリューション」をご覧いただけます。

消防・防災無線向け計測器の紹介(東京国際消防防災展2013 出展製品)

消防・防災無線向け計測器の紹介(東京国際消防防災展2013 出展製品)
いよいよ本格化する消防・救急無線、防災行政無線のデジタル化。 いざと言う時に備えた送受信試験、アンテナ・フィーダ試験への対応などへ、 シグナルアナライザをはじめとする各種計測器を紹介します。
