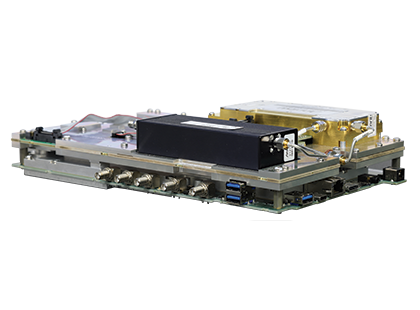

マイクロ波 スペクトラムモニタ モジュール

• 9 kHz ～ 9/14/20/26.5/32/43.5/54 GHz
• DANL: -164 dBm（プリアンプ使用時）
• TOI: +20 dBm（代表値）
• 解析帯域幅: 110 MHz
• 振幅レンジ: DANL ～ +30 dBm
• 位相雑音 1 GHz: -110 dBc/Hz @ 100 kHzオフセット（代表値）
• 復調: 5GNR、LTE FDD/TDD、RF、変調品質、SSB信号解析
• チャネルスキャナ分解能帯域幅（RBW）: 1 Hz～10 MHz
• リアルタイムスペクトラム解析（RTSA）: 110 MHz帯域幅
• 振幅確度 < 14 GHz ± 1.3 dB (± 0.5 dB、代表値)
• ゼロスパン：最小設定 60 ns
• IQキャプチャーとIQストリーミング
• AM/FM変調品質測定
• アップリンク／ダウンリンク干渉解析

モバイルインターフェアレンスハンティングシステム

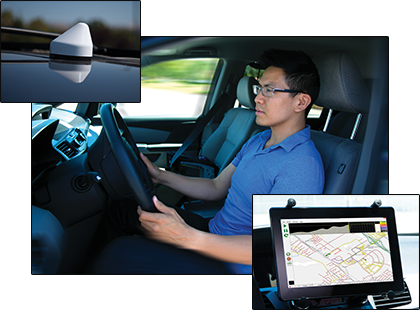

モバイルインターフェアレンスハンター MX280007Aは、単一または複数の干渉電波発生源をすばやく確実に検出するソフトウエアです。
MX280007Aは複数の信号源、反射、RFシャドー、ドリフト信号、バースト信号、マルチパスに対応します。

走行中にデータを収集し、解析することにより、ユーザは再運転することなく、探索パラメータを変更できます。これにより、収集したデータの再分析が可能になります。

MX280007Aは、アンリツのハンドヘルドスペクトラムアナライザと組み合わせて動作し、9 kHz ～ 54 GHzまでの干渉波探索やスペクトラムクリアリング機能を提供します。
MX280007Aは、迅速かつ信頼性が高く、複数の電波の送信源探索に対応し、干渉波とスペクトラムクリアリングのニーズに応えます。

Mobile InterferenceHunter

リモートスペクトラムアナライザにより取得されたIQデータを解析するためのPCベースのIQ解析ソフトウエア

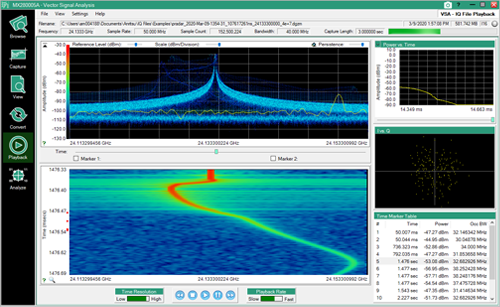

MX280005A IQ Signal Master ベクトル信号解析ソフトウェアは、IQ データの後処理および解析を行う機能を提供します。 このソフトウェアは、IQデータをキャプチャするために必要な機能をまとめ、キャプチャした信号の特長など抽出し、解析することができます。IQデータのPCメモリへの取り込みやストリーミング、変調品質測定、周波数／時間表示再生機能（スペクトログラム）に対応しています。

ファイル変換機能モードでは、IQデータをベクトル信号発生器MG3710Eで再生できる形式に変換することができ、システムの全体的な利便性をさらに向上させることができます。

本ソフトウェアは、現場で捕捉したRF信号の特長を抽出し、それらの特長を解析することを目的として設計されています。また、無許可の無線信号や意図しない干渉源からRFスペクトラムを監視し保護する必要がある場合などにも適しています。

IQ Signal Master MX280005A ベクトル信号解析ソフトウェア

IQデータは、MA25101A IQストリーミングPCIeキットなどを使用して、USB、イーサネット、またはPCIeインターフェースを介してPCにキャプチャまたはストリーミングできます。

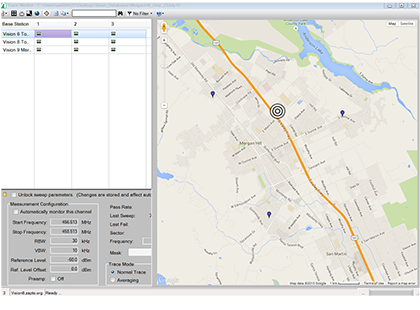

Vision™は、Windows（7/8/10/11）のPCで動作するアプリケーションソフトウエアで、スペクトラムアナライザと組み合わせて電波モニタリング、干渉波発生源探知などの機能を提供します。

Visionモニタ

Visionモニタは、遠隔地に設置した複数のスペクトラムアナライザを制御できるインターフェースです。測定データは、スペクトラムトレースデータ、スペクトログラムなど様々で、ネットワークを介し複数地点に設置されたスペクトラムアナライザからデータを収集することができます。

Vision モニタは、測定結果を定期的にデータベースにアップロードします。、ユーザは、データ保存量にもよりますが、数か月または数年にわたってスペクトラム履歴の保存が可能です。例えば、1,000 個のモニタ装置から 15 分ごとに データをアップロードする場合、30 日間のスペクトラム履歴には約 1 TB のストレージ容量が必要です。

Vision リモートスペクトラムモニタ ソフトウェア
