LTE-Advanced DL CA、LTE端末のRF試験が可能
RF送信試験の主要測定項目を一括で測定可能
RF受信試験の主要測定項目を一台で測定可能
優れた操作性により製造・保守ラインでの試験時間短縮を実現
MT8820A/Bとの後方互換性
パラレルフォン測定

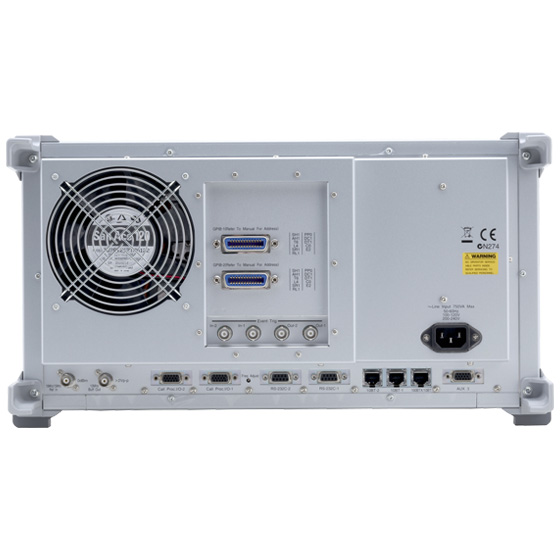

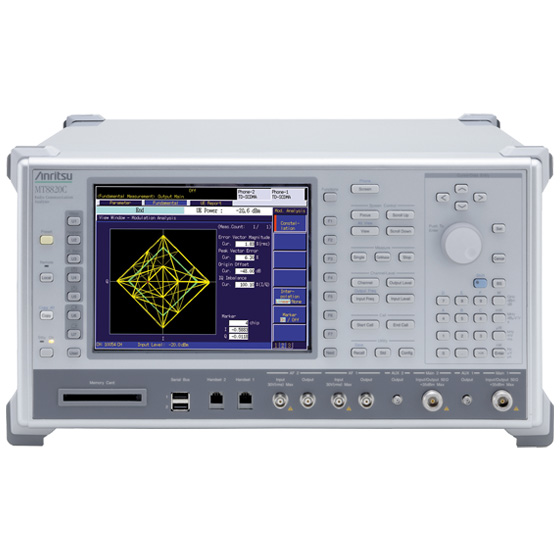

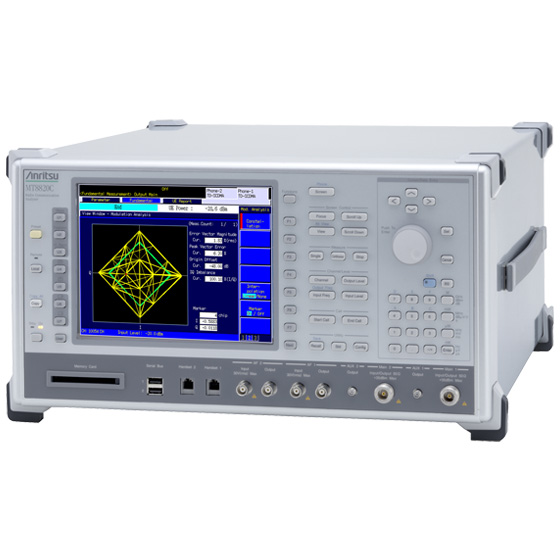

ラジオコミュニケーションアナライザ MT8820Cは、30 MHz～2.7 GHz（MT8820C-018搭載時 3.4 GHz～3.8 GHz）をカバーするプラットフォームを備えています。オプションのソフトウェアとハードウェアを搭載することにより、LTE-Advanced FDD/TDD DL CA、LTE FDD/TDD、W-CDMA/HSPA/HSPA Evolution/DC-HSPA/4C-HSDPA、CDMA2000 1X、TD-SCDMA/TD-HSPA/TD-HSDPA Evolution、GSM/GPRS/EGPRSおよびPHS/ADVANCED PHS用端末の送受信の主要特性を1台で評価します。

MT8820Cは、第2世代から第4世代までの移動端末のRF送受信特性と呼接続試験を1台で一括高速試験する測定器（無線機テスタ）です。MX882012C/13Cを搭載することにより、LTE FDD/TDD端末やデータカードの製造に必要となるRF送受信試験や、2x2 MIMO DL対応LTE端末の受信スループット試験が行えます。

データシートを見る

通信システム	ソフトウェア	形　　名
LTE^*	LTE FDD 測定ソフトウェア	MX882012C
	LTE-Advanced FDD DL CA 測定ソフトウェア	MX882012C-021^*1
	LTE-Advanced FDD DL CA 3CCs 測定ソフトウェア	MX882012C-031^*1
	LTE TDD 測定ソフトウェア	MX882013C
	LTE-Advanced TDD DL CA 測定ソフトウェア	MX882013C-021^*1
	LTE-Advanced TDD DL CA 3CCs 測定ソフトウェア	MX882013C-031^*1
	LTE FDD 測定ソフトウェア Lite	MX882042C^*2
	LTE TDD 測定ソフトウェア Lite	MX882043C^*2
W-CDMA	W-CDMA 測定ソフトウェア	MX882000C
	W-CDMA 呼接続ソフトウェア	MX882050C^*3
	W-CDMA 呼接続ソフトウェア	MX882051C^*3
	W-CDMA サーファーリングソフトウェア	MX882070C^*3
	W-CDMA サーファーリングソフトウェア	MX882071C^*3
	HSDPA 測定ソフトウェア	MX882000C-011^*3
	HSUPA 測定ソフトウェア	MX882000C-021^*3
	HSPA Evolution 測定ソフトウェア	MX882000C-031^*3
	DC-HSDPA 測定ソフトウェア^*	MX882000C-032^3、4
	DC-HSUPA 測定ソフトウェア^*	MX882000C-033^3、5
	4C-HSDPA 測定ソフトウェア^*	MX882000C-034^3、6
TD-SCDMA	TD-SCDMA 測定ソフトウェア	MX882007C
	TD-SCDMA HSDPA 測定ソフトウェア	MX882007C-011^*7
	TD-SCDMA HSDPA Evolution 測定ソフトウェア	MX882007C-012
	TD-SCDMA HSUPA 測定ソフトウェア	MX882007C-021^*7
GSM/GPRS/EGPRS	GSM 測定ソフトウェア	MX882001C
GSM/GPRS/EGPRS	EGPRS 測定ソフトウェア	MX882001C-011
CDMA2000 1X	CDMA2000 1X 測定ソフトウェア	MX882002C
PHS/ADVANCED PHS	PHS 測定ソフトウェア	MX882005C
PHS/ADVANCED PHS	ADVANCED PHS 測定ソフトウェア	MX882005C-011
LTE^*	パラレルフォン測定ソフトウェア	MX882010C
W-CDMA
TD-SCDMA
GSM/GPRS/EGPRS
CDMA2000 1X

*：	MT8820Cのみ対応しています。
*1：	LTE-Advanced FDD/TDD CA端末との接続可否などは、弊社営業担当までお問い合わせください。
*2：	MX882042CおよびMX882043Cは、non-Call Processing製品です。
*3：	W-CDMA端末との接続可否などは、弊社営業担当までお問い合わせください。
*4：	MT8820C-012、MT8820C-001 2式、MX882000C、MX882000C-011、MX882000C-021、MX882000C-031、MX882000C-032、MX882010C、MX882050Cが必要です。（MT8820C 1台の場合）
*5：	MT8820C-012、MT8820C-001 2式、MX882000C、MX882000C-011、MX882000C-021、MX882000C-031、MX882000C-032、MX882000C-033、MX882010C、MX882050Cが必要です。（MT8820C 1台の場合）
*6：	MT8820C-012、MT8820C-001 2式、MX882000C、MX882000C-011、MX882000C-021、MX882000C-031、MX882000C-032、MX882000C-034、MX882010C、MX882050Cが必要です。（MT8820C 1台の場合）
*7：	TD-SCDMA HSDPA/HSUPA端末との接続可否などは、弊社営業担当までお問い合わせください。
