手のひらサイズが革命を起こす ~世界最小のミリ波スペクトラム測定器~

*:当社調べ2017年10月31日現在 9 KHz~110 GHzをカバーするUSBタイプのスペクトラムアナライザとして

9KHz~110GHz

アンリツの優れた高周波技術によって生み出された最新モデルのスペクトラムマスタ MS2760A(以下、MS2760A)は、手のひらサイズでありながら9 kHzからミリ波帯域の110 GHzまで超広帯域を1つのRF入力コネクタでカバーします。
これにより、測定周波数が変わる度にミキサを交換しなければならなかった従来の煩雑さから解放され、PCとMS2760AをUSBで接続すれば周波数を気にすることなく直ぐに信号スペクトラムをモニタできます。
また、非常に小型で軽量なので、取り扱い面でも大幅に利便性が高まります。さらに、ケーブルを使用せず被測定物に直接接続可能なことからケーブル費用が削減できるとともに、ケーブルロスなどの影響を受けずに済みます。

MS2760Aの周波数ラインナップ
MS2760Aの周波数ラインナップ

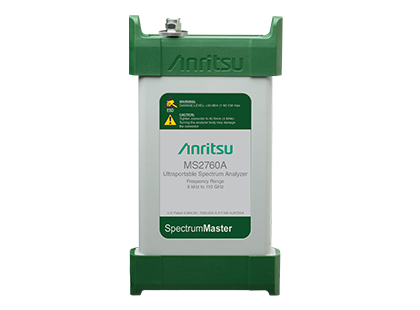

MS2760Aの概観
MS2760Aの概観

MS2760Aは、WindowsタブレットやPCとUSBケーブルで接続すればすぐに使用できます。

質量:255 g

事例1)

~ミリ波センサ/レーダ~

ミリ波はさまざまなイメージセンサやレーダに利用され、今後、さらに活用が期待されています。

航空機の滑走路での ミリ波センサ/レーダの使用
航空機の滑走路でのミリ波センサ/レーダの使用イメージ
引用:総務省 総合通信基盤局 電波部 電波政策課 電波資源拡大のための研究開発 研究開発課題便覧 2013年5月
90 GHz帯など

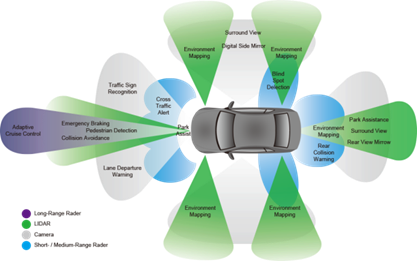

自動車で使用されているレーダ
自動車で使用されているレーダ
50 GHz~80 GHz帯

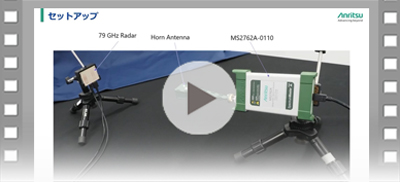

さまざまなレーダ波の簡易スペクトラムモニタに活用

MS2760Aは、広帯域(9 GHz ~110 GHz)をカバーしますので、周波数を選ばずさまざまなレーダ波の簡易スペクトラムモニタに活用いただけます。

ミリ波を使用したイメージセンサの性能評価や超小型筐体を活用した電界強度モニタリングに貢献します。
専用USBケーブルを使えば、制御PCから20 m離れた場所にMS2760Aを設置、測定することもできます。

事例2)

~5G次世代移動通信~

5G次世代移動通信の周波数は、従来の周波数より高い28 GHz帯も使用されます。また、基地局ではMassive MIMOビームフォーミングが使用され、特定の機器に電波を集める仕組みが取られます。

5G次世代移動通信
Massive MIMO対応基地局の要素技術イメージ



28 GHz帯では、電波が減衰しやすいという特徴があります。
MS2760Aは、小型軽量で持ち運びが容易なので、屋外での電波伝搬のシンプルな波形確認作業において、作業効率アップに貢献します。
また、Massive MIMO 基地局ビームフォーミング指向特性のチェックにも活用できます。

Massive MIMO対応基地局の 指向特性の測定
Massive MIMO対応基地局の指向特性の測定イメージ
事例3)

~WiGig(IEEE 802.11ad)~

WiGig(IEEE 802.11ad)のユースケース
WiGig(IEEE 802.11ad)のユースケース
引用:総務省総合通信基盤局 電波政策課 2020年代に向けたワイヤレスブロードバンド戦略 2015年6月26日

高速大容量無線LANとして注目されるWiGig(IEEE 802.11ad)では、60 GHz帯が利用されます。



ダウンコンバータと、ローカルSGを必要とせず、PCと接続するだけのシンプル波形測定で作業効率を向上します。

60GHz、周波数スパン:7 GHzでの測定例
センター周波数:60 GHz
周波数スパン:7 GHzでの測定例
事例4)

~光変調器ドライバアンプ評価など~

伝送速度の高速化に伴い光変調器用のドライバアンプ駆動周波数には、ミリ波帯信号も使われるようになりつつあります。

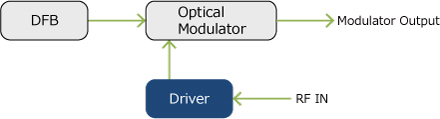

光変調器用ドライバアンプ ブロックダイアグラム
光変調器用ドライバアンプ ブロックダイアグラム

スカラ評価であれば、安価にドライバアンプの利得評価に活用いただけます。

事例5)

~従来の常識を超えた用法~

MS2760Aは、超小型軽量なので、半導体ウエハ測定用のプローバ上に設置したり、ドローンに搭載して電波状態を3次元的にモニタリングしたりと従来の大きく重いデスクトップタイプのスペクトラムアナライザでは実現できないような用途にも使用できます。
被測定物にRFケーブルを介さずに直接接続する事ができ、ケーブルロスの影響を受けずに測定できます。

ドローンにMS2760Aを搭載した実際の写真
実際にMS2760Aを使用した写真

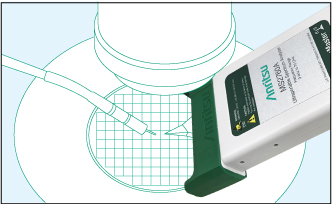

プローブステーションへの直接マウント
プローブステーションへの直接マウント


スペクトラムマスタ ウルトラポータブル スペクトラムアナライザ MS2760Aについてさらに詳しく

関連リンク

展示会案内

ワイヤレス・テクノロジー・パーク2019
スペクトラムマスタ、ウルトラポータブル スペクトラムアナライザ MS2760Aを展示します。
ぜひ、会場内アンリツブースにて実機をご覧ください。

関連製品

MS2760A Spectrum Master Ultraportable Spectrum Analyzer
スペクトラムマスタ ウルトラポータブル スペクトラムアナライザ MS2760A
