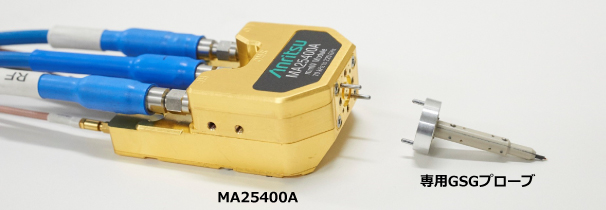

220 GHzシングル掃引には、広帯域ミリ波モジュールと専用GSGプローブ＊を用います。
それぞれ周波数範囲は、MA25400A：70 kHz～220 GHz、専用GSGプローブ：DC～220 GHzです。
MA25400Aと専用GSGプローブのインタフェースには、0.6 mm同軸ラインと、正確に位置合わせするための精密ガイドピンを備えた導波管フランジ UG-387を採用しました。導波管フランジは、ネジ式同軸コネクタに比べ、振動・衝撃に強く、安定性が高い嵌合を実現します。
このインタフェースによってMA25400Aと専用GSGプローブをダイレクトに接続し、220 GHzシングル掃引を行います。
＊: MPI Corporation
