背景
モバイルトラフィックは、OTTビデオサービス（YouTube、Mobile IPTVなど）の普及から、通信量が急速に増えています。そのため、端末あたりの帯域を拡大して快適な通信環境を実現するために、スモールセルの導入が進んでいます。また、5Gモバイルネットワークへ移行するため新たなテクノロジーも採用されています。

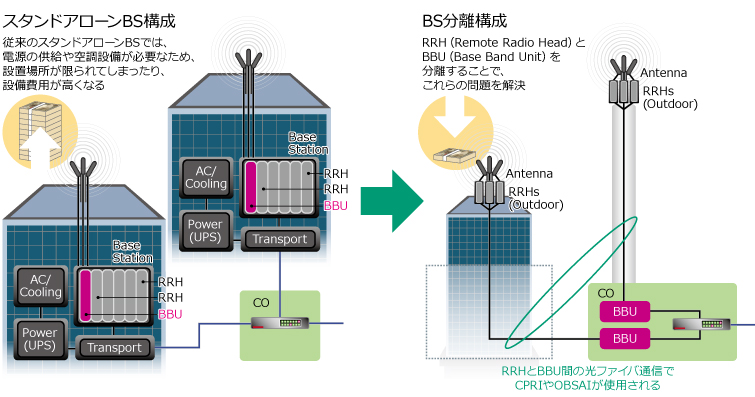

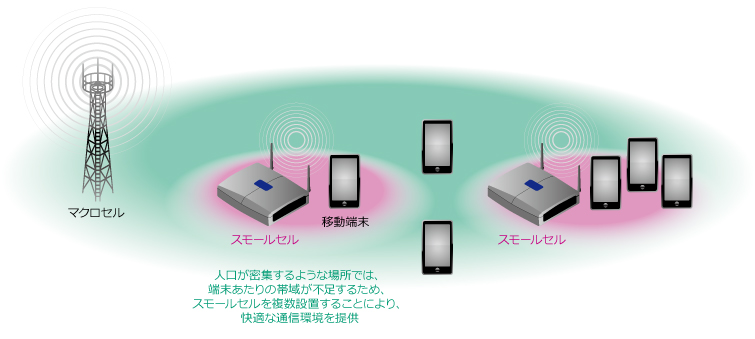

狭いエリアに複数のスモールセルを設置する場合

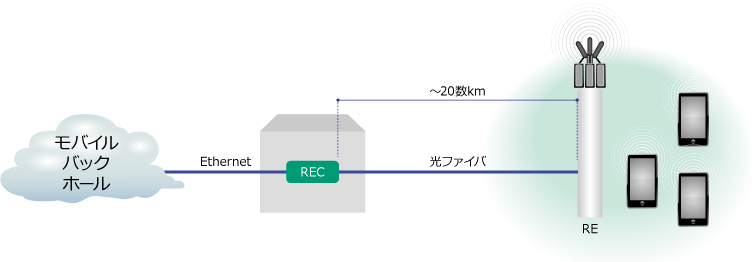

CPRIの通信レートは、アンテナ構成、LTEの帯域幅により、1.2288 Gbit/s～9.8304 Gbit/sまで拡張ができます。
| アンテナ構成 |
LTE帯域幅ごとのCPRI通信レート |
| 5 MHz |
10 MHz |
20 MHz |
20 MHz×2（3.5G帯 TD-LTE） |
| 2×2 MIMO |
614.4 Mbit/s
（IPレート 37.5 Mbit/s） |
1.2288 Gbit/s
（IPレート 75 Mbit/s） |
2.4576 Gbit/s
（IPレート 150 Mbit/s） |
4.9152 Gbit/s
（IPレート 300 Mbit/s） |
| 4×2（4×4）MIMO |
1.2288 Gbit/s
（IPレート 75 Mbit/s） |
2.4576 Gbit/s
（IPレート 150 Mbit/s） |
4.9152 Gbit/s
（IPレート 300 Mbit/s） |
9.8303 Gbit/s
（IPレート 600 Mbit/s） |
CPRI/OBSAIオプション機能
ネットワークマスタ プロ MT1000AのCPRI/OBSAIオプションは以下の機能に対応します。CPRI/OBSAI回線の開通評価、CPRI/OBSAI伝送装置の開発評価、製造検査でご使用いただけます。
- CPRI オプション1（614.4 Mbit/s）～オプション10（24.33024 Gbit/s）に対応
- OBSAIビットレート 768 Mbit/s～6.144 Gbit/sに対応
- フレームBER、アンフレームBER（Pure PRBSパターン）測定に対応
- 遅延測定に対応
- REC、REとリンク検証評価が可能
- パススルー接続による、上り下り同時アラームモニタ
- CPRI over OTNでのCPRI評価
MT1000Aオプションは以下になります。
| MT1000A |
| MU100010A-071 |
CPRI/OBSAI 5G以下デュアルチャネル |
MU100010A1用 |
| MU100010A-072 |
CPRI/OBSAI 6G-10G シングルチャネル |
| MU100010A-073 |
CPRI/OBSAI 6G-10G デュアルチャネル |
| MU100011A-071 |
CPRI/OBSAI 10G以下シングルチャネル |
MU100011A用 |
| MU100011A-072 |
CPRI/OBSAI 10G以下デュアルチャネル |
| MU100011A-073 |
CPRI/OBSAI 12G/25G シングルチャネル |
| MU100011A-074 |
CPRI/OBSAI 12G/25G デュアルチャネル |
CPRI/OBSAIオプション対応レート
MT1000AのCPRI/OBSAIオプションは以下のレートに対応しています。
| |
|
CPRIレート |
|
| |
オプション |
ビットレート(Gbps) |
ラインコード |
MU100010A1
5G以下オプション |
1 |
0.6144 |
8B/10B |
MU100011A
10G以下オプション |
| 2 |
1.2288 |
8B/10B |
| 3 |
2.4576 |
8B/10B |
| 4 |
3.0720 |
8B/10B |
| 5 |
4.9152 |
8B/10B |
MU100010A1
6G-10G オプション |
6 |
6.1440 |
8B/10B |
| 7 |
9.8304 |
8B/10B |
| 8 |
10.1376 |
64B/66B |
| |
9 |
12.1651 |
64B/66B |
MU100011A
12G/24G オプション |
| 10 |
24.3302 |
64B/66B |
| |
OBSAIレート |
|
| ビットレート(Gbps) |
ラインコード |
MU100010A1
5G以下オプション |
0.768 |
8B/10B |
MU100011A
10G以下オプション |
| 1.536 |
8B/10B |
| 3.072 |
8B/10B |
MU100010A1
6G-10G オプション |
6.144 |
8B/10B |
