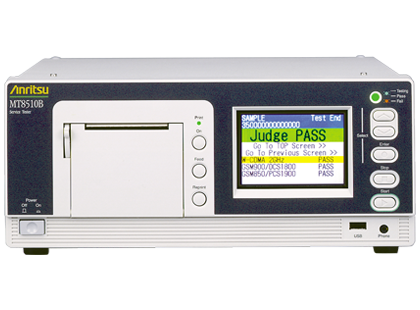

サービステスタ

MT8510B

この製品は製造中止となっております。代替品の形名： MT8820C

ダウンロード

製品の使用や輸出の際は、日本、米国および自国の輸出管理法令をご確認ください: [詳細はこちら]

製品概要
ライブラリ

概要

特長
製品説明

試験結果は内蔵プリンタで出力
端末の実使用環境に近い試験環境での診断
小型軽量
LANでの集中管理が可能

サービステスタ MT8510Bは、W-CDMA, GSM通信の携帯電話端末の1次故障診断用途でGo/NoGoテスタとして対応します。
また、携帯電話端末の製造、保守においての無線特性試験, プロトコル及びエコーバック試験に対応します。
さらにW-CDMA, GSMデュアルモード携帯端末を連続自動診断可能にし、故障診断が効率良く行えます。
シールドボックスは、MA8120C/Eで対応します。

W-CDMA 測定ソフトウェア　MX851000B,MX851020B/21B/50B

項　目	規　　格
周波数	Band Ⅰ、　　設定分解能: 200kHz step
コネクタ	インピーダンス50Ω　N型
RF出力レベル	-110～-45 dBm、設定分解能: 0.1 dBm、
RF出力レベル	レベル確度: ±1.5 dB以内(+10～+40 ℃にて)
RF入力レベル	-30～+28 dBm
	測定確度: ±1.0 dB(+0～+28 dBm)、±1.2 dB(-20～+0 dBm)、
	±1.5 dB(-30～-20 dBm)(+10～+40 ℃にて)
	EVM測定確度: ≦6%rms
プロトコル試験	位置登録、発呼、着呼、移動機切断、ネットワーク切断
性能試験	最大送信電力、開ループ電力制御、閉ループ電力制御、周波数誤差、変調精度
性能試験	受信感度(ループバックによる符号誤り率測定)
通話試験	テスタ折り返しによる通話試験(エコーバック)

GSM 測定ソフトウェア　MX851001B

項　目	規　　格
周波数	GSM850, R-GSM, E-GSM, P-GSM, DCS1800, PCS1900
周波数	設定分解能: 200 kHz step
コネクタ	インピーダンス50Ω　N型
RF出力レベル	-110～-45 dBm、設定分解能: 0.1 dBm、
RF出力レベル	レベル確度: ±1.5 dB以内(+10～+40 ℃にて)
RF入力レベル	-30～+35 dBm
	測定確度: ±1.0 dB(+0～+27 dBm)、±1.2 dB(-20～+0 dBm)、
	±1.5 dB(-30～-20 dBm)(+10～+40 ℃にて)
	残留位相誤差: ≦2.0°rms
プロトコル試験	位置登録、発呼、着呼、移動機切断、ネットワーク切断
性能試験	送信電力、位相誤差、周波数誤差、
性能試験	電力対時間(テンプレート・マスク判定)、受信感度、MSレポート
通話試験	テスタ折り返しによる通話試験(エコーバック)
