40/100G イーサネットアナライザ

MD1260A

この製品は製造中止となっております。代替品の形名： MT1000A

ダウンロード

製品概要
ライブラリ

概要

特長
製品説明
テクノロジー

オールインワン・小型40 G/100 Gイーサネットアナライザ
予算やスケジュールに合わせた、I/Fのアップグレードが可能
容易な操作性、高い耐久性、小型・軽量、消音設計
Multi-unitプラットフォームによる高い拡張性
40 G/100 Gイーサネット特有の最新技術に対応した評価機能
OTU4 - GMPマッピングに対応

40/100G イーサネットアナライザ MD1260Aは、40 G/100 Gイーサネットに対応した伝送装置の製造検査や、ネットワークの建設用途に適した機能を持つオールインワンタイプの小型40 G/100 Gイーサネットアナライザです。また、40 G/100 Gイーサネット装置・デバイス開発の最終検証にも使用できます。クラウドコンピューティングに代表される次世代アプリケーションの基盤となる高速ネットワーキングの品質を支える測定器です。

予算やスケジュールに合わせて、I/Fのアップグレードが可能
1筐体で40 G/100 Gイーサネット、OTU3/OTU4に対応します。各インタフェースは、オプション構成となっており、必要な時期に必要な機能を追加していく事が容易にできます。
※光の入出力インタフェースは、CFPモジュールを交換することで対応します。
容易な操作性、高い耐久性、小型・軽量、消音設計
12.1 インチのワイドディスプレイにタッチパネル方式を採用し、容易で直感的なGUI操作を実現しています。Flash Disk Driveの採用により、HDDクラッシュの心配もありません。小型（341 [W] × 221.5 [H] × 200 mm[D]）・軽量（8 kg以下）なため、持ち運びが容易でかつ場所をとりません。静音設計により、静かで快適な作業環境を提供します。
Multi-unitプラットフォームによる拡張性
MD1260Aは、最大16台まで接続して測定ポート数を拡張することができます。マスタユニットの画面から各スレーブユニットを一括してコントロールできるため、複数ポートが必要なスイッチ/ルータの評価や、伝送装置を複数台まとめた一括試験が容易に可能です。
また、Unit Sync機能を使うことにより、各MD1260Aから発生する試験フレームのタイムスタンプやタイミングを同期させ、Multi-unit環境下での遅延測定や、バックグランド高負荷発生器としても使用できます。
40 G/100 Gイーサネット特有の最新技術に対応した評価機能
全レーンおよび各レーン毎のスキューの発生/モニタ機能を使用して、伝送装置のスキューマージンを試験することができます。
電気I/F（CAUI/XLAUI）を外部に出すことができるため、CFPの単体試験や、CFPと伝送装置間の問題箇所の切り分けが可能です。

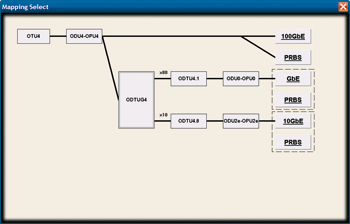

OTU4 - GMPマッピングに対応
GMP（Generic Mapping Procedure）を使用して、イーサネットクライアント信号をOTU4信号にマッピングすることにより、より運用に近い状態での検証が可能です。
Sweep ping機能対応
イーサネットフレーム長を自動的に変えながらpingを実行することができます。イーサネット接続におけるフレーム長の依存性を簡単な操作で網羅的にチェックすることができます。

ライブラリ

製品カタログ

製品カタログ	リリース日
40/100G イーサネットアナライザ MD1260A	2014/02/19

製品紹介

製品紹介	リリース日
40/100G イーサネットアナライザ MD1260A	2012/12/20

取扱説明書

取扱説明書	リリース日
MD1260A 40/100G イーサネットアナライザ取扱説明書	2013/09/05
MD1260A 40/100G イーサネットアナライザリモートコントロール取扱説明書	2013/01/10
MD1260A 40/100G イーサネットアナライザ Add-on機能取扱説明書	2012/06/29
MZ1223C 10レーンエクステンダ取扱説明書	2012/03/26
MZ1225A QSFP+用アダプタ取扱説明書	2012/03/26

ユーザーガイド

ユーザーガイド	リリース日
MD1260A WannaCrypt（ランサムウェア）対応セキュリティ更新プログラムインストール手順書	2017/06/09

ビデオ

技術セミナー「40G/100G測定ソリューション」
光通信技術展 FOE2011 で開催したアンリツの技術セミナーです。

Interop Tokyo 2012：40/100G イーサネットアナライザ MD1260A
INTEROP TOKYO 2012で出展した40/100G イーサネットアナライザ MD1260Aの紹介ビデオです。

Interop Tokyo 2013：40/100G イーサネットアナライザ MD1260A
MD1260A 40/100G イーサネットアナライザは、40/100GbEに対応した伝送装置の製造検査や、40/100GbEを使ったネットワークの建設用途に最適な機能を持った、オールインワンタイプの小型40/100GbEアナライザです。

アンリツ電子計測器ソリューション(An Eye on the World)
アンリツの電子計測器　ソリューションビジネスをご紹介します。
