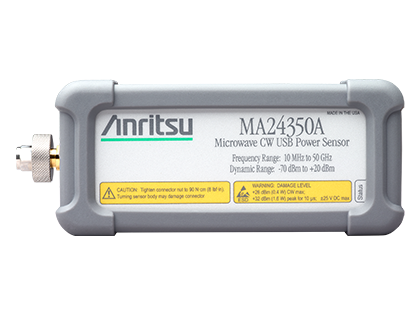

Microwave CW USB Power Sensor MA24350A

マイクロ波CW USBパワーセンサ

MA24350A
overview
  • 周波数範囲:10 MHz~50 GHz
  • パワー測定範囲:+20 dBm~-70 dBm
  • CW平均電力測定
  • 高速な測定速度:>2,100回/秒(連続モード)*1、>5600回/秒(バッファモード)*1
  • 高耐電力:+26 dBm CW, +32 dBm 10 µs
  • ゼロ調整不要*2
  • NISTにトレーサブルな校正
  • アンリツハンドヘルド製品に接続可能
  • フィールドでの耐久性向上のためのシリコン製プロテクトカバー
  • ワールドワイドの校正・修理センター

        *1:センサーを制御するCPUの速度によって速度は変化することがあります。
       *2:>−45 dBmの信号

マイクロ波CW USBパワーセンサ MA24350Aは、10 MHz~50 GHzの周波数範囲、90 dBのダイナミックレンジをもち、高速で正確な平均電力測定を行うよう設計されています。センサは、測定速度を実現する高性能なデジタル処理機能を備えており、その速度は連続モードで>2100回/秒、バッファモードで>5600回/秒です。

独自の低ノイズ設計により、大部分のアプリケーションで、測定前にセンサをゼロ調整する必要はありません。

センサには内蔵および外部トリガ機能が有り、時間軸の測定やリストモードによる自動プロセスの高速化を容易にします。

センサは、PCで制御することができます。これには、リモートプログラミングコマンド、またはPowerXpert™(無料ソフト)を使用します。これらのセンサは、アンリツの大半のRFおよびマイクロ波ハンドヘルド測定器に接続できます。その際、高精度パワーメータとの接続機能オプション(オプション19など)が必要な場合があります。

衝撃吸収のシリコンプロテクタにより大切な資産を保護します。

規格
形名 MA24350A
周波数範囲 10 MHz~50 GHz、V(m)コネクタ
ダイナミックレンジ -70 dBm~+20 dBm
SWR <1.90、< 50 MHz
<1.17、50 MHz~150 MHz
<1.08、150 MHz~2 GHz
<1.16、2 GHz~6 GHz
<1.21、6 GHz~18 GHz
<1.29、18 GHz~33 GHz
<1.44、33 GHz~40 GHz
測定不確実性
(dB)
+20 dBm~+15 dBm +15 dBm~-70 dBm
0.18 0.15 10 MHz~18 GHz
0.21 0.17 18 MHz~50 GHz
RFコネクタ V(m)コネクタ

*:CW測定では、ゼロ動作後、K=2で不確実性が増大します。温度不確実性における線形性は含みますが、ミスマッチ、ゼロセットとドリフト、ノイズの影響は含みません。仕様は、温度範囲0℃~50℃、60分間のウォームアップ後の状態に対応します。
