컴팩트 USB 벡터 네트워크 분석기

MS46122B
개요
  • 비용 효과적인 측정을 위한 43.5GHz의 세계 최초 컴팩트 VNA 시리즈.
  • PC 제어는 외부 PC 처리 전력과 기능을 이용합니다.
  • 컴팩트 1U 하이 패키지는 벤치와 랙 공간을 효율적으로 이용합니다.
  • 온보드 데이터 저장소를 사용하면 보안 적용 분야에서 데이터 청소를 할 필요가 없습니다.
  • 시간 게이팅 옵션이 있는 시간 도메인을 사용하면 더욱 쉽고 빠르게 결함을 식별할 수 있습니다.
  • ShockLine 제품군 내에서 공동 GUI 인터페이스를 사용하면 모델 간 전환 비용이 절감됩니다.

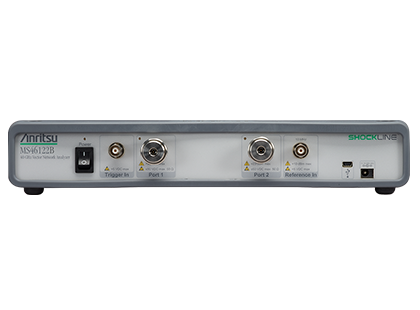

MS46122B는 1MHz부터 8/20/43.5GHz까지의 주파수 범위에서 PC로 제어되는 3가지 컴팩트 ShockLine 벡터 네트워크 분석기 시리즈입니다. 이 시리즈는 높은 주파수에서 내부 VNA 아키텍처를 간소화하고 기기 비용을 절감하고 정확도와 측정 반복성을 향상시키는 특허받은 ShockLine VNA 온칩 기술을 이용합니다.

MS46122B 시리즈의 모든 제품군은 제조, 엔지니어링 및 교육 분야에서 RF 및 마이크로파 적용을 겨냥한, 저비용 2포트의 완전히 역방향 측정이 가능한 VNA입니다. 3가지 MS46122B VNA 모두 포인트 스위프 속도당 130 마이크로초이며 100dB보다 효과적인 동적 범위를 갖고 있어 다양한 장치 테스트 적용분야에 적합합니다.

이들 새로운 VNA는 초소형 1U 섀시에 패키지되어 있으며, VNA의 나머지 ShockLine 제품군과 동일한 GUI(그래픽 사용자 인터페이스) 소프트웨어를 실행하는 사용자 제공 PC에서 USB를 통해 외부적으로 제어됩니다. 시리즈에는 온보드 메모리가 없어 보안 적용 분야에서 간편하게 사용할 수 있습니다. 저렴한 비용, 작은 크기 및 우수한 성능이 조합된 MS46122B 시리즈 VNA는 성능과 소형 폼팩터가 필요한 수동 장치 테스트 적용 분야에 이상적입니다.

Precision Automatic Calibrator Modules

Model Number Description
MN25208A 2-port USB SmartCal Module, 300 kHz to 8.5 GHz (available with connector options: -001 N(f), -002 K(f), -003 3.5 mm(f), -004 SMA(f))
MN25408A 4-port USB SmartCal Module, 300 kHz to 8.5 GHz (available with N(f) connectors)
MN25218A 2-port USB SmartCal Module, 1 MHz to 20 GHz (available with K(f) connectors)
MN25418A 4-port USB SmartCal Module, 300 kHz to 20 GHz (available with K(f) connectors)
36585K-2M K Precision AutoCal Module, 70 kHz to 40 GHz, K(m) to K(m)
36585K-2F K Precision AutoCal Module, 70 kHz to 40 GHz, K(f) to K(f)
36585K-2MF K Precision AutoCal Module, 70 kHz to 40 GHz, K(m) to K(f)
2000-1809-R Serial to USB Adapter (required for 36585 AutoCal module if control PC does not have a serial port)

Mechanical Calibration Kits

Model Number Description
3650A SMA/3.5 mm Calibration Kit, Without Sliding Loads, DC to 26.5 GHz, 50 Ω
3650A-1 SMA/3.5 mm Calibration Kit, With Sliding Loads, DC to 26.5 GHz, 50 Ω
3652A K Connector Calibration Kit, Without Sliding Loads, DC to 40 GHz, 50 Ω
3653A N Connector Calibration Kit, Without Sliding Loads, DC to 18 GHz, 50 Ω
OSLN50A-8 Precision N Male Open/Short/Load Mechanical Calibration Tee, DC to 8 GHz, 50 Ω
OSLNF50A-8 Precision N Female Open/Short/Load Mechanical Calibration Tee, DC to 8 GHz, 50 Ω
TOSLN50A-8 Precision N Male Through/Open/Short/Load Mechanical Calibration Tee, DC to 8 GHz, 50 Ω
TOSLNF50A-8 Precision N Female Through/Open/Short/Load Mechanical Calibration Tee, DC to 8 GHz, 50 Ω
OSLN50A-18 Precision N Male Open/Short/Load Mechanical Calibration Tee, DC to 18 GHz, 50 Ω
OSLNF50A-18 Precision N Female Open/Short/Load Mechanical Calibration Tee, DC to 18 GHz, 50 Ω
TOSLN50A-18 Precision N Male Through/Open/Short/Load Mechanical Calibration Tee, DC to 18 GHz, 50 Ω
TOSLNF50A-18 Precision N Female Through/Open/Short/Load Mechanical Calibration Tee, DC to 18 GHz, 50 Ω
TOSLK50A-20 Precision K Male Through/Open/Short/Load Mechanical Calibration Tee, DC to 20 GHz, 50 Ω
TOSLKF50A-20 Precision K Female Through/Open/Short/Load Mechanical Calibration Tee, DC to 20 GHz, 50 Ω
TOSLK50A-40 Precision K Male Through/Open/Short/Load Mechanical Calibration Tee, DC to 40 GHz, 50 Ω
TOSLKF50A-40 Precision K Female Through/Open/Short/Load Mechanical Calibration Tee, DC to 40 GHz, 50 Ω

Verification Kits

Model Number Description
3663-3 N Connector Verification Kit
3668-3 K Connector Verification Kit

Cables and Adapters

Model Number Description
1091-26-R SMA(m) to N(m), DC to 18 GHz, 50 Ω
1091-27-R SMA(f) to N(m), DC to 18 GHz, 50 Ω
1091-80-R SMA(m) to N(f), DC to 18 GHz, 50 Ω
1091-81-R SMA(f) to N(f), DC to 18 GHz, 50 Ω
71693-R Ruggedized adapter, K(f) to N(f), DC to 18 GHz, 50 Ω
34NK50 Precision Adapter, N(m) to K(m), DC to 18 GHz, 50 Ω
34NKF50 Precision Adapter, N(m) to K(f), DC to 18 GHz, 50 Ω
34NFK50 Precision Adapter, N(f) to K(m), DC to 18 GHz, 50 Ω
34NFKF50 Precision Adapter, N(f) to K(f), DC to 18 GHz, 50 Ω
K220B Precision Adapter, K(m) to K(m), DC to 40 GHz, 50 Ω
K222B Precision Adapter, K(f) to K(f), DC to 40 GHz, 50 Ω
K224B Precision Adapter, K(m) to K(f), DC to 40 GHz, 50 Ω

Test Port Cables, Flexible, Ruggedized, Phase Stable

Model Number Description
15NNF50-1.0B Test Port Cable, Flexible, Phase Stable, 1.0 m (39”), DC to 18 GHz, N(f) to N(m), 50 Ω
15NNF50-1.5B Test Port Cable, Flexible, Phase Stable, 1.5 m (59”), DC to 18 GHz, N(f) to N(m), 50 Ω
15NN50-1.0B Test Port Cable, Flexible, Phase Stable, 1.0 m (39”), DC to 18 GHz, N(m) to N(m), 50 Ω
15LL50-1.0A Test Port Cable, Armored, Phase Stable, 1.0 m (39”), DC to 20 GHz, 3.5 mm(m) to 3.5 mm(m), 50 Ω
15LLF50-1.0A Test Port Cable, Armored, Phase Stable, 1.0 m (39”), DC to 20 GHz, 3.5 mm(m) to 3.5 mm(f), 50 Ω
15KK50-1.0A Test Port Cable, Armored, Phase Stable, 1.0 m (39”), DC to 20 GHz, K(m) to K(m), 50 Ω
15KKF50-1.0A Test Port Cable, Armored, Phase Stable, 1.0 m (39”), DC to 20 GHz, K(m) to K(f), 50 Ω
3671KFS50-60 Test Port Cable, Flexible, Phase Stable, DC to 26.5 GHz, K(f) to 3.5 mm(m), 63.5 cm, 50 Ω
3671KFK50-60 Test Port Cable, Flexible, Phase Stable, DC to 40 GHz, K(f) to K(m), 63.5 cm (25 in), 50 Ω
3671KFKF50-60 Test Port Cable, Flexible, Phase Stable, DC to 40 GHz, K(f) to K(f), 63.5 cm (25 in), 50 Ω
3671KFK50-100 Test Port Cable, Flexible, Phase Stable, DC to 40 GHz, K(f) to K(m), 1 m (38 in), 50 Ω
SC8267 1.0 m (36”), Cable, 40 GHz, K(m) to K(f), 50 Ω

Tools

Model Number Description
01-200 Calibrated Torque End Wrench, GPC-7 and Type N
01-201 Torque End Wrench, 5/16 in, 0.9 N.m (8 lbf·in) (for tightening male devices, for SMA, 3.5 mm, 2.4 mm, K, and V connectors)
01-203 Torque End Wrench, 13/16 in, 0.9 N.m (8 lbf·in) (for tightening ruggedized SMA, 2.4 mm, K and V test port connectors)
01-204 End Wrench, 5/16 in, Universal, Circular, Open-ended (for SMA, 3.5 mm, 2.4 mm, K, and V connectors)
적용 분야

RF 및 마이크로파 수동 소자 시험 및 문제 해결

  • RF 및 마이크로파 커넥터 및 케이블
  • 전자 기계식 스위치
  • 감쇠기
  • 커플러
  • 필터
  • 분리기
  • 서큘레이터
  • 위상 변환기

시스템 통합 애플리케이션

  • 시스템 보정
  • 경로 손실 특성화
  • 일반 s-매개변수 및 시간 도메인 측정

보안 영역 애플리케이션

  • 유닛 내 데이터 저장소 없음
  • 직접 USB 연결을 통해 안전하게 외부 컴퓨터 제어

무선 전력 전송 애플리케이션

  • KQ 제품
  • 최대 효율
옵션

주파수 옵션(한 개의 주파수 옵션만 선택)

옵션 설명
MS46122B-010 1MHz — 8GHz, 유형 N(f) 포트
MS46122B-020 1MHz — 20GHz, 유형 고내구성 K(m) 포트(3.5mm 및 SMA 커넥터와 호환)
MS46122B-040  1MHz — 43.5GHz, 유형 고내구성 K(m) 포트(3.5mm 및 SMA 커넥터와 호환)

기타 옵션

옵션 설명
MS46122B-002 시간 게이팅 옵션을 가진 시간 도메인
라이브러리
이미지
동영상
Shockline VNAs - simple and versatile

Shockline VNAs - simple and versatile
Minimal setup
E-band testing
Source per port

Key Aspects to consider when selecting a production VNA

Choosing a VNA
Key Aspects to consider when selecting a production VNA
Several considerations discussed
