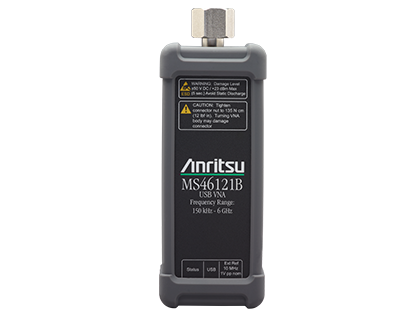

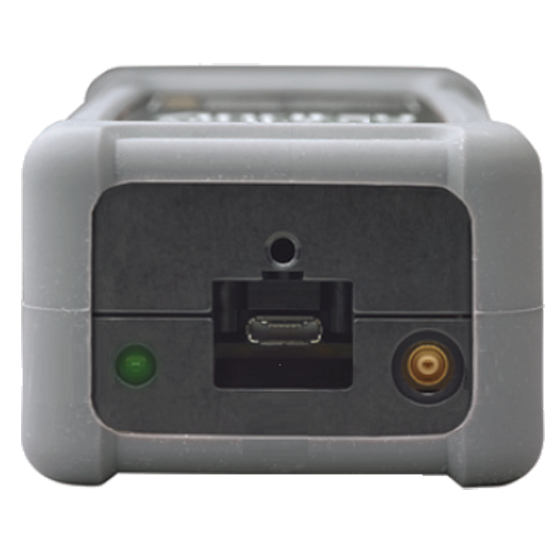

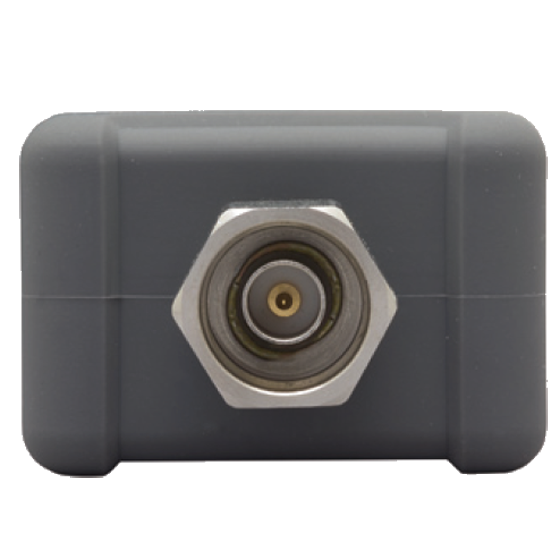

MS46121B는 40MHz ~ 4GHz와 150kHz ~ 6GHz의 주파수 범위를 갖는 2개의 PC 제어식 1-포트 USB ShockLine 벡터 네트워크 분석기 시리즈입니다. MS46121B는 테스트 중인 장치에 직접 연결할 수 있을 정도로 충분히 작은 공간 절약형 솔루션이며 저비용으로 1포트 측정에 필요한 성능과 정확성을 제공합니다. MS46121B 시리즈의 모든 제품은 제조, 엔지니어링 및 교육 분야에서 RF 및 마이크로파 제품에 적용할 수 있도록 제조되었습니다. 2가지 MS46121B 옵션 모두 포인트 스위프 속도당 120마이크로초(µs)이며 측정 정확도가 +/- 0.5dB(-6dB 오프셋, 통상)로 매우 뛰어나, 패시브 장치 테스트 적용 분야에 적합합니다.
이 새로운 초소형 VNA는 사용자 제공 PC에서 USB를 통해 외부에서 제어할 수 있습니다. ShockLine 소프트웨어가 실행되는 동일한 컴퓨터에서 최대 16개의 독립 MS46121B VNA를 작동할 수 있습니다. 따라서 1-포트 장치의 진정한 멀티사이트 병렬 테스트가 가능해, 전통적인 단일 VNA 및 스위치 매트릭스 테스트 솔루션보다 처리량이 한층 개선됩니다. 옵션 21, 스칼라 전송을 추가하면 여러 MS46121B VNA 간의 스칼라 측정(크기만)을 할 수 있습니다. 시리즈에는 온보드 메모리가 없어 보안 적용 분야에서 간편하게 사용할 수 있습니다. 더 저렴한 비용, 작은 크기, 우수한 성능 및 병렬 작동의 조합을 특징으로 하는 MS46121B 시리즈 VNA는 성능과 멀티사이트 테스트가 필요한 패시브 1-포트 장치 테스트에 이상적입니다.
- 1-포트 VNA, 주파수 옵션 범위 150kHz – 6GHz
- 외부 PC 컨트롤을 통해 여러 MS46121B를 병렬로 제어할 수 있어 멀티사이트 처리량이 탁월합니다.
- 초소형 패키지로 DUT에 직접 연결할 수 있습니다.
- (1대1) 또는 (1대n) 구성의 스칼라 전송 측정 가능.
- 온보드 데이터 저장소를 사용하면 보안 적용 분야에서 데이터 청소를 할 필요가 없습니다.
- 시간 게이팅 기능이 있는 표준 대역-통과 시간 도메인을 사용하면 더욱 쉽고 빠르게 결함을 식별할 수 있습니다.
- ShockLine 제품군 내에서 공동 GUI 인터페이스를 사용하면 모델 간 전환 비용이 절감됩니다.
Precision Automatic Calibrator Modules
| Model Number |
Description |
| MN25208A |
2-port USB SmartCal Module, 300 kHz to 8.5 GHz
(available with connector options: -001 N(f), -002 K(f), -003 3.5 mm(f), -004 SMA(f))
|
| MN25408A |
4-port USB SmartCal Module, 300 kHz to 8.5 GHz (available with N(f) connectors)
|
| MN25218A |
2-port USB SmartCal Module, 1 MHz to 20 GHz (available with K(f) connectors)
|
| MN25418A |
4-port USB SmartCal Module, 300 kHz to 20 GHz (available with K(f) connectors)
|
| 36585K-2M |
K Precision AutoCal Module, 70 kHz to 40 GHz, K(m) to K(m)
|
| 36585K-2F |
K Precision AutoCal Module, 70 kHz to 40 GHz, K(f) to K(f)
|
| 36585K-2MF |
K Precision AutoCal Module, 70 kHz to 40 GHz, K(m) to K(f)
|
Mechanical Calibration Kits
| Model Number |
Description |
| 3653A |
N Connector Calibration Kit, Without Sliding Loads, DC to 18 GHz, 50 Ω
|
| OSLN50A-8 |
Precision N Male Open/Short/Load Mechanical Calibration Tee, DC to 8 GHz, 50 Ω
|
| OSLNF50A-8 |
Precision N Female Open/Short/Load Mechanical Calibration Tee, DC to 8 GHz, 50 Ω
|
| TOSLN50A-8 |
Precision N Male Through/Open/Short/Load Mechanical Calibration Tee, DC to 8 GHz, 50 Ω
|
| TOSLNF50A-8 |
Precision N Female Through/Open/Short/Load Mechanical Calibration Tee, DC to 8 GHz, 50 Ω
|
Cables and Adapters
| Model Number |
Description |
| 1091-26-R |
SMA(m) to N(m), DC to 18 GHz, 50 Ω
|
| 1091-27-R |
SMA(f) to N(m), DC to 18 GHz, 50 Ω
|
| 1091-80-R |
SMA(m) to N(f), DC to 18 GHz, 50 Ω
|
| 1091-81-R |
SMA(f) to N(f), DC to 18 GHz, 50 Ω
|
| 71693-R |
Ruggedized adapter, K(f) to N(f), DC to 18 GHz, 50 Ω
|
| 34NK50 |
Precision Adapter, N(m) to K(m), DC to 18 GHz, 50 Ω
|
| 34NKF50 |
Precision Adapter, N(m) to K(f), DC to 18 GHz, 50 Ω
|
| 34NFK50 |
Precision Adapter, N(f) to K(m), DC to 18 GHz, 50 Ω
|
| 34NFKF50 |
Precision Adapter, N(f) to K(f), DC to 18 GHz, 50 Ω
|
| K220B |
Precision Adapter, K(m) to K(m), DC to 40 GHz, 50 Ω
|
| K222B |
Precision Adapter, K(f) to K(f), DC to 40 GHz, 50 Ω
|
| K224B |
Precision Adapter, K(m) to K(f), DC to 40 GHz, 50 Ω
|
Test Port Cables, Flexible, Ruggedized, Phase Stable
| Model Number |
Description |
| 15NNF50-1.0B |
Test Port Cable, Flexible, Phase Stable, 1.0 m (39”), DC to 18 GHz, N(f) to N(m), 50 Ω
|
| 15NNF50-1.5B |
Test Port Cable, Flexible, Phase Stable, 1.5 m (59”), DC to 18 GHz, N(f) to N(m), 50 Ω
|
| 15NN50-1.0B |
Test Port Cable, Flexible, Phase Stable, 1.0 m (39”), DC to 18 GHz, N(m) to N(m), 50 Ω
|
| 15LL50-1.0A |
Test Port Cable, Armored, Phase Stable, 1.0 m (39”), DC to 20 GHz, 3.5 mm(m) to 3.5 mm(m), 50 Ω
|
| 15LLF50-1.0A |
Test Port Cable, Armored, Phase Stable, 1.0 m (39”), DC to 20 GHz, 3.5 mm(m) to 3.5 mm(f), 50 Ω
|
| 15KK50-1.0A |
Test Port Cable, Armored, Phase Stable, 1.0 m (39”), DC to 20 GHz, K(m) to K(m), 50 Ω
|
| 15KKF50-1.0A |
Test Port Cable, Armored, Phase Stable, 1.0 m (39”), DC to 20 GHz, K(m) to K(f), 50 Ω
|
Tools
| Model Number |
Description |
| 01-200 |
Calibrated Torque End Wrench, GPC-7 and Type N
|
| 01-201 |
Torque End Wrench, 5/16 in, 0.9 N.m (8 lbf·in)
(for tightening male devices, for SMA, 3.5 mm, 2.4 mm, K, and V connectors)
|
| 01-203 |
Torque End Wrench, 13/16 in, 0.9 N.m (8 lbf·in)
(for tightening ruggedized SMA, 2.4 mm, K and V test port connectors)
|
| 01-204 |
End Wrench, 5/16 in, Universal, Circular, Open-ended
(for SMA, 3.5 mm, 2.4 mm, K, and V connectors)
|
Anritsu has partnered with the following industry-leading companies to provide a variety of proven material measurement capabilities that are compatible with the VectorStar and ShockLine vector network analyzer families.
Material Measurements
|
Compass Technology
Choose from off-the-shelf or custom-designed RF material measurement systems able to measure material properties from 100 MHz to 90 GHz. These solutions include: focused beam, resonant cavity, waveguides, spot probes, free space measurement systems, and more.
Anritsu and Compass Technology Group Material Measurements Solutions
Compass Technology Group VectorStar Integration [video]
|
|
Keycom Technologies
Select from a variety of material measurement solutions that leverage various methods including: resonator, frequency change, probe type, co-axial tube and waveguide type S-parameter, free space, capacitance, epsilometery, and more.
Anritsu and Keycom Material Measurement Solution
|
|
SWISSto12
Providing hardware and software technology capable of measuring: solid samples; soft sample and foam; liquid samples and powder; thin films; dielectric coatings and multilayer materials; alumina plate; and more.
Anritsu and SWISSto12 Material Measurement Solution
|
