K Connector 보정 키트

3652 Series

개요
라이브러리

Overview

기능
설명

Open, Shorts 및 Broadband 부하로 SOLT 교정 지원
옵션 1 : 슬라이딩 하중 추가
옵션 2 : 핀 깊이 게이지를 제거
옵션 3 : 데이터 기반 보정을 추가
옵션 4 : 데이터 기반 보정을 포함하고 핀 깊이 게이지를 제거
A2LA 공인 교정 가능

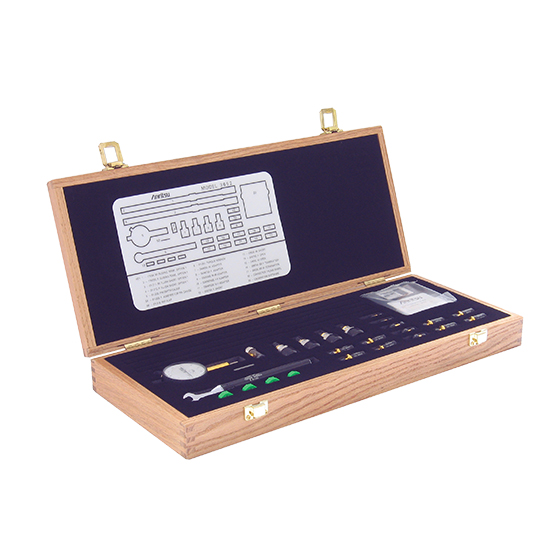

Anritsu 보정 키트에는 선택한 커넥터 유형에서 12-term 오류 정정 측정을 지원하는 VNA 또는 VNMS를 보정하는 데 필요한 모든 정밀 구성요소와 도구가 들어 있습니다. 필요에 따라 Male 및 Female 테스트 포트를 보정할 수 있는 구성요소가 들어 있습니다. 이 키트는 개방, 단락 및 광대역 부하를 통해 보정을 지원합니다. 옵션 1에서는 필요한 경우 미끄럼 종단과 핀 깊이 게이지가 추가됩니다.

모델 번호	설명	세부 구성요소
3652A	K 보정 키트	33KFKF50B Female-Female Adapter (2) 33KKF50B Male-Female Adapter (2) 33KK50B Male-Male Adapter (2) 28KF50 Broadband Female Termination (2) 28KF50A Broadband Female Termination (2) 24K50 Male Open 24KF50 Female Open 23K50 Male Short 23KF50 Female Short 01-201 Torque Wrench 01-204 Universal Adapter Wirench 01-210 Reference Flat 01-222 Pin Depth Gauge 01-223 Pin Depth Gauge 보정 계수 커넥터 썸휠 (4)
3652A-1	K 보정 키트(슬라이딩 종단 사용)	추가 구성요소: 17KF50 Female Sliding Termination 17K50 Male Sliding Termination 01-212 Female Flush Short 01-211 Male Flush Short
3652A-2	K Connector Calibration Kit, no pin depth gauge	Same as the 3652A but without the 01-223 pin depth gauge
3652A-3	K Connector Calibration Kit, with pin depth gauge, s1p data-based	Same as the 3652A. s1p data included on the USB memory
3652A-4	K Connector Calibration Kit, no pin depth gauge, s1p data-based	Same as the 3652A. s1p data included on the USB memory. No 01-223 pin depth gauge.

라이브러리

Datasheet

Datasheet	릴리스 날짜
Calibration Kit Declaration of Conformity	2017/06/15

카탈로그

카탈로그	릴리스 날짜
Precision RF & Microwave Components Catalog	2018/04/03

퀵 reference guide

퀵 reference guide	릴리스 날짜
365xx-x Mechanical Calibration Kits Reference Manual	2018/03/27

조작 메뉴얼

조작 메뉴얼	릴리스 날짜
VNA Calibration and Verification Kits 36xx Operation & Maintenance Manual	2003/08/04
