기지국 설치 및 유지보수
안정적인 무선 액세스 네트워크 제공
5G 커버리지로 확장하기 위해 기지국 설치 및 업그레이드가 진행 중입니다. 기지국과 모바일 장치 간의 안정적인 통신을 위해서는 기지국 설치 시 무선 통신 성능을 확인하고 전파 간섭 및 기타 장애물을 제거해야 합니다.
기지국 설치 및 유지보수에 대한 과제
도전 과제 1: 설치 시 성능 점검

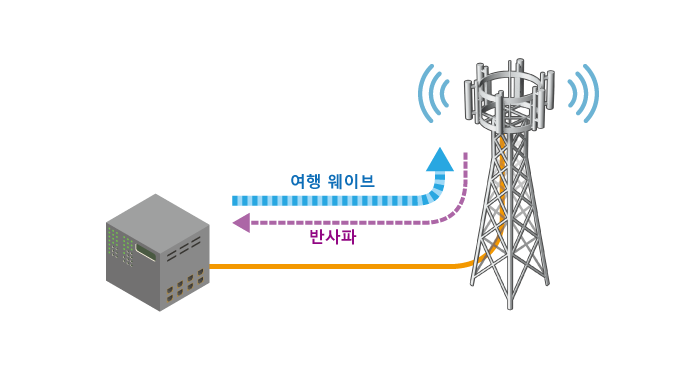

기지국을 구축할 때는 철탑에 안테나를 장착하고 케이블을 사용하여 무선 장치에 연결합니다. 케이블의 전송 손실이 크거나 안테나, 커넥터 또는 기타 구성 요소에서 반사되는 전파가 크면 모바일 장치와의 통신 효율이 저하되어 설계된 지역에서 적절한 수준의 서비스를 제공하기 어려울 수 있습니다.
또한 기지국에서 전송되는 전파는 수동 상호 변조(PIM)를 유발합니다. PIM이 수신 주파수 대역을 방해하면 기지국의 모바일 디바이스 신호 수신에 영향을 미쳐 적절한 수준의 서비스를 제공하기 어려울 수 있습니다
도전 과제 2: 간섭의 영향
휴대폰 외에도 정부 기관, 교통 시스템, 공장, 사무실 등 다양한 위치에서 무선 기술을 이용한 서비스를 이용할 수 있습니다. 이러한 서비스에서 사용하는 전파가 이동통신 환경에 간섭을 일으켜 모바일 기기의 통신 속도가 저하되거나 통신이 중단될 수 있습니다. 따라서 간섭 전파에 대한 대응책을 마련하기 전에 간섭 전파의 원인을 파악해야 합니다.
도전 과제 3: 네트워크 성능 점검

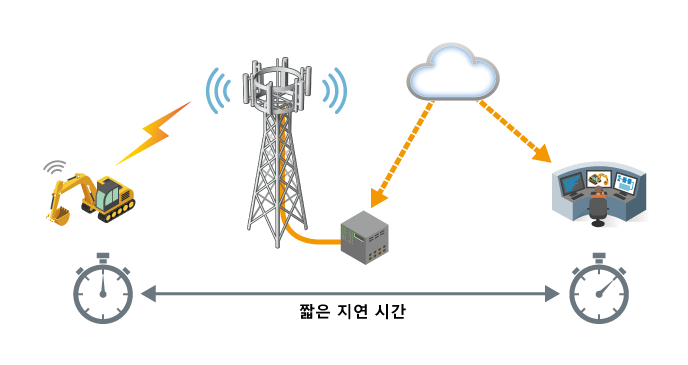

자율 주행 및 원격 기계 제어와 같은 애플리케이션에서는 시간 동기화, 높은 데이터 처리량, 짧은 지연 시간과 같은 네트워크 성능이 중요합니다. 처리량을 평가하는 간단한 방법으로는 핑을 사용하여 응답 시간을 측정하거나 서버에서 다운로드하는 시간을 측정하는 방법이 있습니다. 짧은 지연 시간을 달성하려면 전용 측정 장비를 사용하여 정확하게 측정해야 합니다.
솔루션
솔루션 1: 설치 중 성능 검토 방법
안리쓰의 휴대용 케이블 및 안테나 분석기 또는 벡터 네트워크 분석기, Site Master는 케이블 및 커넥터의 손실뿐만 아니라 안테나 반사로 인한 반사 손실도 평가할 수 있으며, 이는 기지국 설치 시 고려해야 하는 요소입니다. 전압 정재파 비율(Voltage Standing Wave Ratio: VSW)이 높으면 반사 지점까지의 거리를 확인할 수 있습니다.

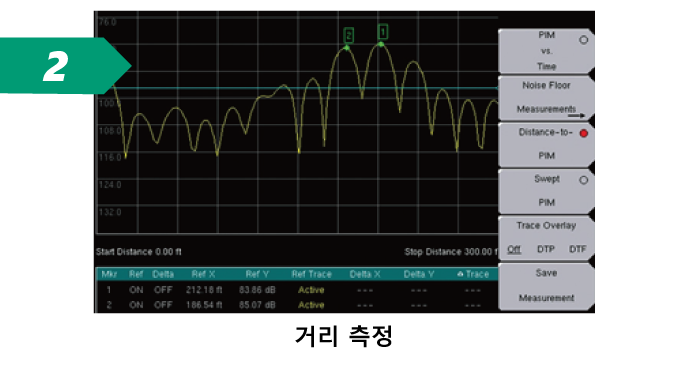

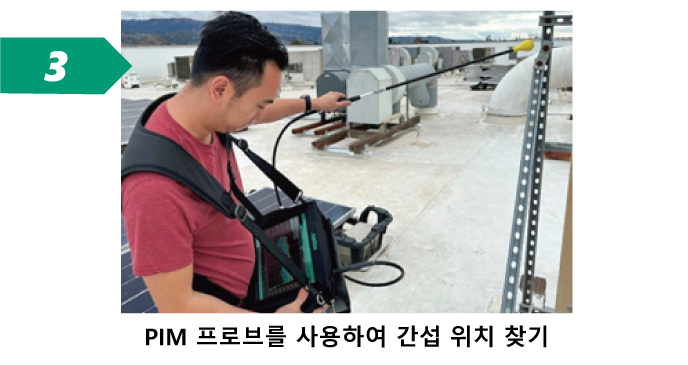

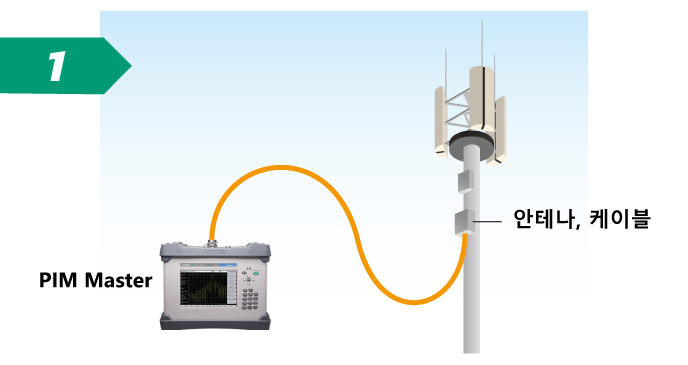

또한, 안리쓰의 핸드헬드 PIM Master는 모바일 기지국 안테나와 케이블에서 발생하는 수동 상호 변조(Passive Intermodulation)를 검증할 수 있습니다.
어플리케이션 노트:
Pinpointing Sources of PIM on Rooftop and Macro Cell Sites
백서:
솔루션 2: 간섭 헌팅

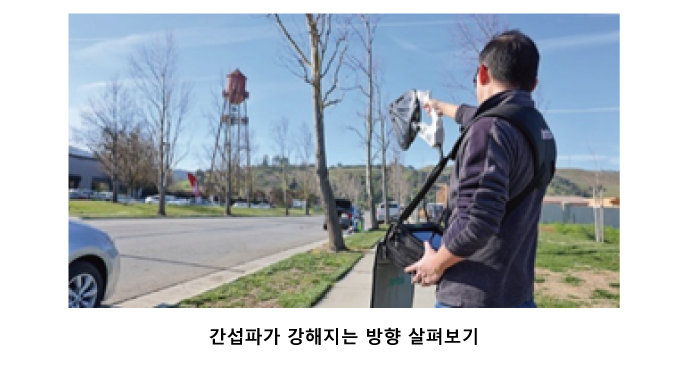

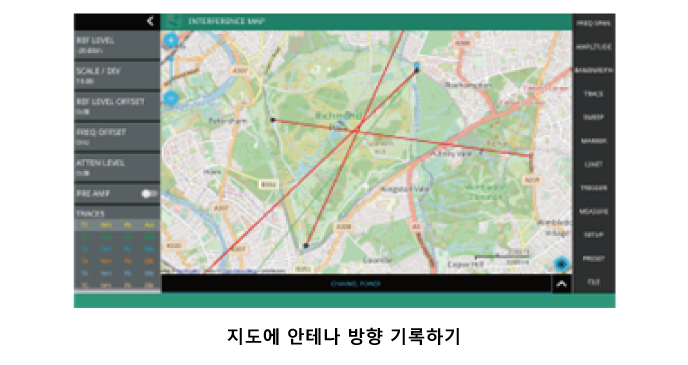

휴대용 안테나와 스펙트럼 분석기를 사용하면 간섭파가 발생하는 위치를 추정하고 간섭원을 식별하는 데 효과적입니다. 모바일 간섭 사냥 시스템은 필드 세기를 매핑하는 데 유용합니다.
웹:
어플리케이션 노트:
Coverage Mapping with the Field Master Pro MS2090A Spectrum Analyzer
솔루션 3: 네트워크 지연 시간 및 시간 동기화 측정

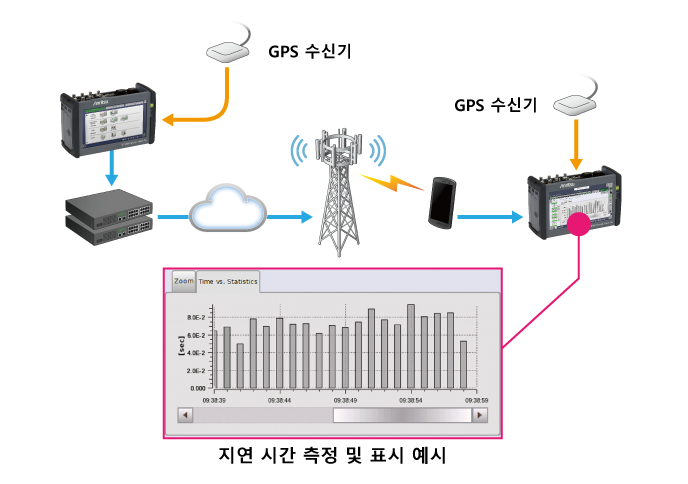

5G의 특징인 ' Low-Latency(저지연)'을 실현하기 위해 가장 먼저 해야 할 일은 두 개의 측정기를 사용해 멀리 떨어진 두 지점 사이의 단방향 지연 시간을 정밀하게 측정하는 것입니다.
5G 네트워크 간 기지국 간 시간을 동기화하기 위해 그랜드 마스터에서 주기적으로 타임 스탬프를 배포하는 정밀 시간 프로토콜(PTP)이 일반적으로 사용되고 있습니다.

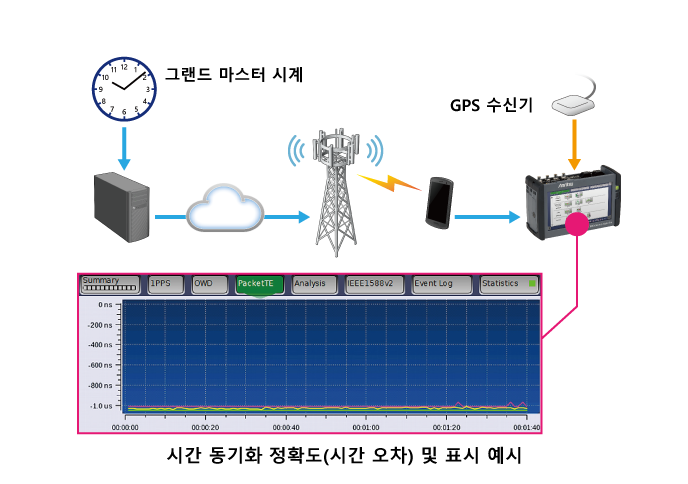

네트워크 마스터 프로는 GPS 수신기가 수신한 시간 데이터를 기반으로 모바일 네트워크(기지국 간, 기지국과 모바일 디바이스 간)의 시간 동기화 정확도를 측정할 수 있습니다.
동영상:
