Data Center Interconnect
Testing solutions for data center interconnect
AI와 클라우드 서비스의 광범위한 도입으로 데이터 트래픽이 폭발적으로 증가하고 있습니다. 따라서 운영자는 데이터 센터(DC) 네트워크의 속도와 용량을 높여야 합니다. 또한, 서비스 품질 향상과 장애 허용성을 강화하기 위해 지리적으로 분산된 여러 데이터 센터를 연결하는 분산형 데이터 센터가 점점 더 많이 구축되고 있습니다. 이러한 추세는 대용량, 고속 데이터 동기화, 백업 및 부하 분산에 대한 요구를 증가시킵니다. 동시에 데이터 센터 인터커넥트(DCI)에서는 향후 트래픽 증가에 대비해 통신 용량을 확장하면서도 운영 비용을 절감할 수 있는 방법에 대한 수요가 강합니다. 이러한 요구에 대응하기 위해 DCI는 전송 거리와 필요한 전송 신호 대역폭에 따라 유연한 네트워크 구성이 가능한 100ZR, 400ZR, ZR+와 같은 플러그형 코히어런트 기술(Pluggable Coherent Technologies)을 점점 더 많이 도입하고 있습니다.
백서:
Advantage of 400ZR Deployment for Data Center Interconnects
본 백서에서는 400ZR을 둘러싼 시장 동향, 주요 기술 사양 및 데이터 센터 상호 연결에 400ZR을 도입할 경우의 이점에 대해 설명합니다.
데이터센터 시장 동향
100ZR, 400ZR, ZR+와 같은 플러그형 코히어런트 기술(Pluggable Coherent Technologies)은 트랜스폰더(Transponder)를 포함하는 WDM 시스템 설치가 필요하지 않기 때문에 데이터 센터 운영자의 구축 비용을 줄일 것으로 기대됩니다. 그러나 이러한 광학 트랜시버(Optical Transceiver) 기술을 사용할 경우, WDM 구성 요소를 유지 관리해야 하므로 운영자가 높은 성능 수준을 보장해야 합니다.

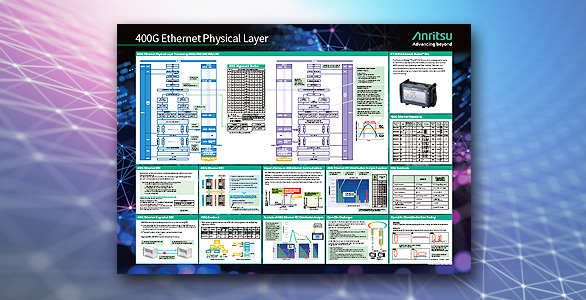

포스터:
400G Ethernet Physical Layer
이 포스터는 IEEE802.3 400GBASE-R 이더넷, OIF의 400ZR 및 OpenZR+(400ZR+)의 핵심 기술 및 주요 사양을 이해하는 데 도움이 됩니다.
100ZR/400ZR/ZR+ 구축의 테스트 과제
과제 1: 100ZR/400ZR/ZR+ 성능 보장을 위한 체계 구축
100ZR/400ZR/ZR+ 플러그형 코히어런트 기술은 OIF와 같은 개방형 기술 사양을 기반으로 하기 때문에, 운영자는 상호 운용성을 보장하기 위해 성능을 검증해야 합니다. 여러 공급업체에서 제공하는 트랜시버와 네트워크 장비는 원하는 통신 품질을 보장하기 위해 원활하게 작동해야 합니다. 또한, 운영자는 네트워크에 도입하는 트랜시버와 관련 장비의 신호 품질을 보장해야 합니다. 네트워크 요구 사항과 제공되는 서비스 품질은 운영자마다 다르며, 향후 트래픽 증가와 새로운 서비스에 대한 대응도 고려해야 합니다. 이를 위해 이러한 요구를 유연하게 충족할 수 있는 테스트 솔루션이 필요하며, 비트 오류율(BER), 지연(Latency), 이더넷 프레임 손실(Ethernet Frame Loss)과 같은 통신 품질을 평가해야 합니다.
과제 2: 네트워크 검증의 효율성 및 단순화
100ZR, 400ZR, ZR+를 도입할 때, 운영자는 측정 장비에 익숙하지 않은 엔지니어에게 실무중심 교육을 제공하고, 운영자에 관계없이 높은 재현성을 보장하는 표준 테스트 절차를 마련해야 합니다. 운영자는 통신 품질을 정량적으로 평가하기 위한 측정 항목과 방법뿐만 아니라 장비 구성, 연결 방법, 측정 결과의 올바른 해석을 포함하는 교육 프로그램이 필요합니다.
안리쓰 DCI 테스트 솔루션
솔루션 1: 400G 및 100G 테스터를 통한 광학 트랜시버(Optical Transceiver) 설정 검증 및 이더넷(Ethernet) 통신 품질 보장
안리쓰 Network Master Pro MT1040A는 100ZR, 400ZR, ZR+ 트랜시버의 직접 연결 및 테스트를 지원하는 솔루션입니다. MT1000A도 100ZR 트랜시버를 지원하여 DCI 구축 및 유지보수에 최적의 테스트 환경을 제공합니다. MT1040A와 MT1000A를 사용하면 기존 이더넷 테스트에서 BER 및 송수신 프레임 수를 측정할 뿐만 아니라, 플러그형 코히어런트 트랜시버에서 출력되는 선로 품질 모니터 값(FEC 오류율, 광신호대잡음비(OSNR) 등)을 실시간으로 읽고 화면에 시각화할 수 있습니다. 이 시스템을 통해 운영자는 물리 계층부터 L2/L3 계층까지 다양한 관점에서 네트워크 전체의 통신 품질을 평가할 수 있습니다.
솔루션 2: 400G 테스터를 활용한 효율적인 자동화 현장 테스트
안리쓰는 MT1040A/MT1000A용 SEEK 자동화 테스트 환경 을 제공하여 현장 엔지니어가 복잡한 테스트 절차를 쉽게 수행할 수 있도록 합니다. SEEK 테스트 시나리오를 사용하면 측정 장비를 자주 다루지 않는 엔지니어도 필요한 테스트를 쉽게 수행할 수 있습니다. MT1040A 화면에는 설정 방법과 연결 지침이 표시되어 최소한의 교육으로 측정 절차를 익히고 측정 오류를 방지할 수 있습니다. 이 환경은 플러그형 코히어런트 광학 트랜시버의 초기 동작 및 연결 확인을 자동화하는 데 도움이 됩니다.
동영상:
Network Master Pro MT1000A/MT1040A Automated Test Solution
자동화 테스트 관련 자세한 내용은 해당 영상에서 확인할 수 있습니다
자동화 테스트 시나리오를 사용하면 수동 테스트에 비해 작업 횟수가 60% 감소합니다.
또한, 테스트 시나리오를 사용하면 400ZR 네트워크의 정확하고 효율적인 테스트가 가능합니다.
관련 자원
기사（PDF）:
Accurately Evaluating Communication Environments, Including Cloud: Latency and Jitter Measurements, Using Virtual Testers
본 기사에서는 가상 및 클라우드 환경 모두에 적용 가능한 네트워크 통신 품질 평가용 테스트 솔루션을 소개합니다.
