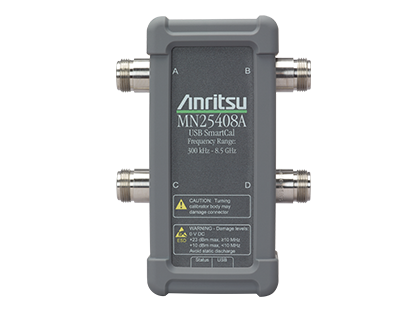

Precision USB SmartCal MN25408A

정밀 USB SmartCal(4포트)

MN25408A
개요
  • 캘리브레이션 키트 계수 자동 로드 - 신속한 설정 및 캘리브레이션 오류 감소
  • 자동 감지 – 연결 부정확 또는 불량으로 인한 불량 캘리브레인션 예방
  • VNA에서 SmartCal 포트로 매핑 – 유연성 증가 및 멀티포트 캘리브레이션 단순화
  • ShockLine 소프트웨어의 SmartCal 자동 감지 – 간단하고 손쉬운 캘리브레이션 소프트웨어 사용
  • 내부 히터 없음 – 기다림 없는 캘리브레이션
  • USB 전원 및 제어 – 편리한 단일 플러그 인터페이스
  • 단일 연결 캘리브레이션 – 커넥터 및 케이블 마모 및 찢김 감소
  • Supports all ShockLine VNAs – 1, 2, and 4-port calibrations available
  • SCPI 명령 세트 – 자동 시험 환경에 손쉬운 통합
  • 저비용 – 저렴한 가격으로 신속한 자동 캘리브레이션
  • 소형 – VNA간 이동 시 손쉽게 사용할 수 있는 편리한 크기

The SmartCal MN25408A is a 4-port auto calibration unit covering a frequency range from 300 kHz to 8.5 GHz. The MN25208A currently offers 3 connector options: N(f)-N(f), K(f)-K(f), 3.5 mm(f) - 3.5 mm(f). The MN25408A delivers automatic, fast and error-free calibrations for any ShockLine VNA. The SmartCal automatically powers on via an USB connection and loads calibration kit coefficients from on-board memory into the ShockLine software. The SmartCal is ready to use immediately after detection by the VNA because it doesn't require warm-up.

SmartCal은 더 쉽고 더 빠른 단일 연결 캘리브레이션을 제공하여 생산성을 높입니다. 포트 자동 감지 및 포트 매핑으로 오류가 감소하고 멀티 포트 캘리브레이션 작업이 더 쉬워집니다. 4포트 SmartCal은 상호 연결 단계를 최소화하여 4포트 캘리브레이션을 단순화합니다. MN25408A는 easyTest와 함께 안내를 제공하는 그래픽 시험 절차에 사용하여 복잡한 캘리브레이션을 더욱 간소화할 수 있습니다.

옵션

주요 구성

시리즈 설명
MN25408A 4포트 SmartCal, 300kHz — 8.5GHz

커넥터 옵션(커넥터 옵션 1개만 선택)

시리즈 설명
MN25408A-001 N(f) – N(f) 커넥터
MN25408A-002 K(f) - K(f) Connectors
MN25408A-003 3.5 mm (f) - 3.5 mm (f) Connectors
