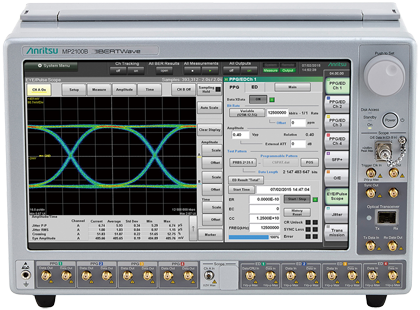

BERTWave™(10G BERT, 取樣示波器) MP2100B

overview

功能
描述
技術

用於10 / 40G 多通道光模組/元件的研發與製造

內建 4ch BERT 及取樣示波器
同步 4ch誤碼率 (BER) 測量
高品質波形 PPG (1 ps rms 抖動)
高輸入靈敏度 (10 mVp-p 最小輸入靈敏度)
最高每秒15 萬個樣本的眼圖遮罩測試及眼圖分析
支援差動信號 BER 測量、眼圖遮罩測試及眼圖分析
內建多達六組 Bessel filters，支援全功能應用
體積精巧 (深18公分) 的光學傳輸接收模組測試儀
實現同步誤碼率 (BER) 測量、眼圖遮罩測試、眼圖分析及抖動分析
支援 WDP測量
同步計算取樣最佳值，經等化器與預加重後眼圖
針對量測訊號的眼圖遮罩測試、眼圖分析及抖動分析

用於10 / 40G 多通道光模組/元件的研發與製造

BERTWave MP2100B 是內建 BERT 及取樣示波器的單機綜合測試儀，支援光學傳輸接收模組的評估，包括 BER 測量、眼圖遮罩測試、眼圖分析等。

BERT 及取樣示波器為評估光學通訊系統中使用之光學傳輸接收模組時必要的測量儀器。以前在評估 QSFP+ 及 SFP+ 模組等光學傳輸接收膜組時，需要分別配置 BERT 及取樣示波器。現在有了 BERTWave MP2100B，整合支援最多 4 通道的 BERT 及取樣示波器於單一、精巧、深僅 18 公分的機殼中，可大幅減少設備的投資成本，並省下作業空間。此外，BERTWave MP2100B 不需變更連接線即可同步進行 BER 測量、眼圖遮罩測試及眼圖分析，可大幅縮短測量時間。還可將 BER 測量通道擴充至四個，並可同時執行四通道BER 測量、眼圖遮罩測試及眼圖分析。最後，加上內建 SFP+ 模組支援，因此不需獨立光源。

BERTWave MP2100B BERT 功能支援速度範圍在 125 Mbit/s 至 12.5 Gbit/s 的 BER 測量。內建 4 通道 BERT 選項，方便設定多通道模組的測試系統，例如 QSFP+ 及 AOC。除了支援差動信號的 BER 測量，亦支援眼圖遮罩及眼圖測量。

BERTWave MP2100B 取樣示波器的電子介面頻寬為 25 GHz (一般值)，光學介面頻寬為 9 GHz (一般值)。還有內建多達六組可選擇的 Bessel filters ，支援示波器光學信號測量。透過這些濾波器切換，MP2100B 可支援各種應用的消光比測量、眼圖遮罩測試及眼圖分析。示波器還內建高速取樣模式，可確保最快速的高速測量；高速取樣模式支援高達每秒 15 萬個樣本的取樣速度，速度為舊款產品的 1.5 倍，更支援省時的高速眼圖遮罩測試及眼圖分析。

使用 MX210001A 抖動分析軟體，可輕鬆單機同步完成抖動分析、眼圖及眼圖遮罩測量，加上每秒 15 萬個樣本的取樣速度，讓測量時間的運用更有效率。結合使用 MATLAB^®，可支援特定信號，例如 WDP、TWDP 及 dWDP的波形色散測量。

最後，MX210002A 傳輸分析軟體更加入裝置傳輸分析功能 (S₂₁ 增益及相位)，還有由線性等化器、濾波器及加重計算所執行的反嵌波形模擬功能。支援同步波形取樣和模擬，以及同步的眼圖及眼圖遮罩測量。結合 MX210001A軟體使用時，還可對模擬波型進行同步抖動測量。

MATLAB^® 為 The MathWorks Inc. 的註冊商標。

BERT

操作速率	包含 MP2100B-092	不含 MP2100B-092
	PPG, ED 共同：可調速率範圍 (步進值1 kbit/s) 125 Mbit/s 至 12.5 Gbit/s	PPG, ED 共同：可調速率範圍 (步進值1　kbit/s) 8.5 Gbit/s 至 11.32 Gbit/s 1/N 可調速率範圍 N=2： 4.25 Gbit/s 至5.66 Gbit/s N=4： 2.125 Gbit/s 至 2.83 Gbit/s N=8： 1.0625 Gbit/s 至 1.415 Gbit/s N=16： 531.25 Mbit/s 至 707.5 Mbit/s N=32： 265.625 Mbit/s 至 353.75 Mbit/s N=64： 132.813 Mbit/s 至 176.875 Mbit/s
測試訊號	PRBS：2⁷-1、2⁹-1、2¹⁵-1、2²³-1、2³¹-1 (反相開/關) USER 資料：1.3 Mbits 可編程 (樣本圖檔案，例如 CJPAT 等)
電子資料輸出	Data、xData
振幅	0.1 Vp-p 至 0.8 Vp-p
電子資料輸入	Data、xData
O/E 輸入	光訊號
波長範圍	750 nm 至 1650 nm

取樣示波器

頻寬 (-3 dB)	電子：DC 至 20 GHz (最低)、DC 至 25 GHz (標準值) 光學：DC 至 9 GHz (一般值，–3 dB截止頻率，未使用濾波器)
顯示	Eye Pattern、Pulse Pattern、Coherent Eye
測量功能	Statistical (NRZ)、Histogram、Mask Compliance
取樣速度	Normal: 100 ksample/s (typ.) Fast Sampling Mode: 150 ksample/s (max.)
O/E 輸入(選項 023)	光訊號
波長範圍	750 nm 至 1650 nm
時脈回復(選項 055)	0.1 GHz 至 2.7 GHz、8.5 GHz 至 12.5 GHz

抖動分析軟體 MX210001A

操作條件		僅安裝於具正確授權資訊的 MP2100B上才可運作安裝程式可於 V3.00.00 或以上版本正常執行其他使用條件遵循 MP2100B 系列 WDP 於 MATLAB R2010b SP1 上執行
測量演算法		Histogram mode、Pattern search mode
Histogram mode	測量項目	TJ (1.0E-12)、TJ (使用者定義)、RJ (d-d)、DJ (d-d)、DDPWS、J2 抖動分析、J9 抖動分析、眼開程度
Pattern Search mode	測量項目	TJ (1.0E-12)、TJ (使用者定義)、RJ (d-d)、RJ (rms)、DJ (d-d)、PJ (p-p)、DDJ (p-p)、DCD、ISI (p-p)、眼開程度、J2 抖動分析、J9 抖動分析、DDPWS、PJ Frequency
	WDP 測量	需要安裝 MathWorks 的 MATLAB 2010b^® 2010b
	測量項目	WDP、dWDP、TWDP、dTWDP、WDPc、dWDPc、TWDPc、dTWDPc

傳輸分析軟體 MX210002A

操作條件		僅安裝於具正確授權資訊的MP2100B 上才可運作安裝程式可於 V3.00.00 或以上版本正常執行其他使用條件遵循 MP2100B 系列
測量模式		傳輸分析、波形估測
傳輸分析	測量項目	增益曲線圖、相位曲線圖、組延遲曲線圖 (相位曲線圖及組延遲曲線圖切換顯示)
波形估測	等化器設定	於計算時選擇反射器、無反射器
	加重形式	2Post/1Pre、3Post、1Post/1Pre、2Post、1Post
	裝置特性	讀取 S2P 檔案
	抖動分析	於 MX210001A 顯示估測的波形計算結果 (MX210001A 安裝於 MP2100B上具備MX210001A時)

功能

縮短測量時間

全面的測試功能

高品質波形 (PPG) 及高靈敏度輸入 (ED)

抖動分析功能

傳輸特性分析功能

相關連結

產品應用

SFP/SFP+/QSFP+ Evaluations

Active Optical Cable (AOC) Evaluations

PON BOSA On Board (BoB) Evaluations

Direct Attach Cable (DAC) and High-Speed Cable and Connector Evaluations

Evaluation of Transmissions Within and Between Video Transmission Equipment, etc.

Evaluation of Communications Devices in Multifunction Products, etc

相關連結

產品系列

軟體

抖動分析軟體
MX210001A 抖動分析軟體具備新的高速抖動分析功能，支援多合一測量方式，例如同步抖動分析、眼圖測量及眼圖遮罩測試測量。
此外，高速取樣也能減少測量時間，藉此提升測量效率。結合 MX210001A 與 MATLAB 支援 WDP、TWDP 及 dWDP 測量，以評估特定信號的波形色散。

>>>請點選此處瞭解 MX210001A 抖動分析軟體的詳細資料

傳輸分析軟體
BERTWave 的 MX210002A 傳輸分析軟體，使用線性等化器、濾波器及加重作業支援 Tx 分析 (S₂₁ 增益、相位) 及波形模擬 (反嵌式)；同步波形取樣及模擬支援同步眼圖測量及眼圖遮罩測試測量。此外還將追蹤功能結合 MX210001A 軟體，可進行同步的模擬後波形抖動分析。

>>>請點選此處瞭解 MX210002A 傳輸分析軟體的詳細資料
