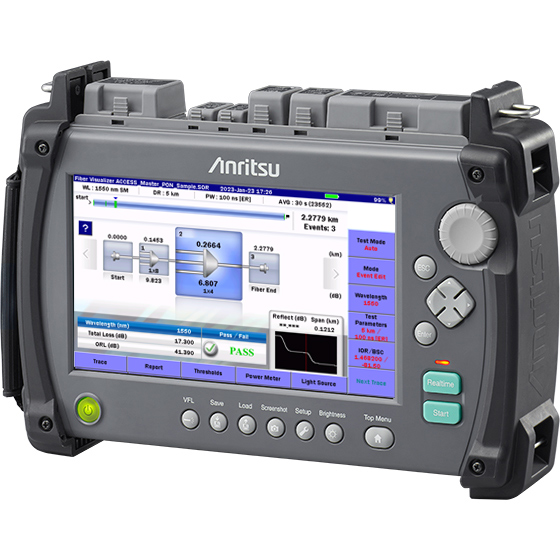

ACCESS Master MT9085 시리즈는 광 펄스 시험, 광 손실 시험/광 파워 측정, 광섬유 단면 검사를 1대에 내장한 포터블 측정기입니다. 광섬유 시공 및 유지보수（코어, 메트로, 5G /모바일 프론트홀, 모바일 백홀） 부터 드롭 케이블 등 액세스계 파단점 검출까지 폭넓은 용도에 대응하고 있습니다.

종래 기종보다 기능 강화한 대형 8인치 LCD 터치 패널 스크린, 하드 키, 회전식노브를 사용하여, 직관적인 조작성을 실현, 광섬유 선로 평가를 한 눈에 판정/확인할 수 있는 Fiber Visualizer 조작이 한층 용이해졌습니다.

광 펄스 시험(OTDR)

광 펄스 시험은 광섬유의 전송 손실이나 길이 측정, 단선(섬유의 파손) 위치 등을 검출할 수 있습니다. 피측정 파이버는 싱글 모드(SM)나 멀티 모드(MM）에 대응하며 측정 환경에 맞춰 다양한 파장을 갖추고 있습니다. 간단한 해석을 실현한 Fiber Visualizer 기능, 파형을 보면서 광섬유의 접속과 밴딩 상태를 확인할 수 있는 2종류의 실시간 스위프（고속, 높은S/N）, 고정밀도 이벤트 검출과 손실 측정（최대46 dB다이내믹 레인지, 0.8 m의 이벤트 데드존）을 실현, 우수한 파형 품질로 PON 측정, 실시간 측정 등 단거리부터 장거리까지의 광 측정을 지원합니다.

광 파워/광 손실 측정

광 파워/광 손실 측정은 MT9085 시리즈 본체에 광원이나 광 파워미터 기능을 탑재할 수 있기 때문에 1대로 광섬유 부설 상황과 고장 상태를 확인할 수 있습니다.

광섬유 단면 검사

광섬유 단면 검사는 파이버 스코프（별매, 외장형 옵션）로 MT9085 본체 화면에 광 커넥터의 단면의 상태를 확인할 수 있습니다. 단면에 오염이나 흠집이 있으면 광섬유 회선의 전송 품질에 영향을 줄 뿐 아니라 광 펄스 시험과 광 손실 시험/광 파워등 정확한측정을 방해하므로 광섬유 단면 검사는 매우 중요합니다.

제품 카탈로그 보기 제품소개 보기 Video

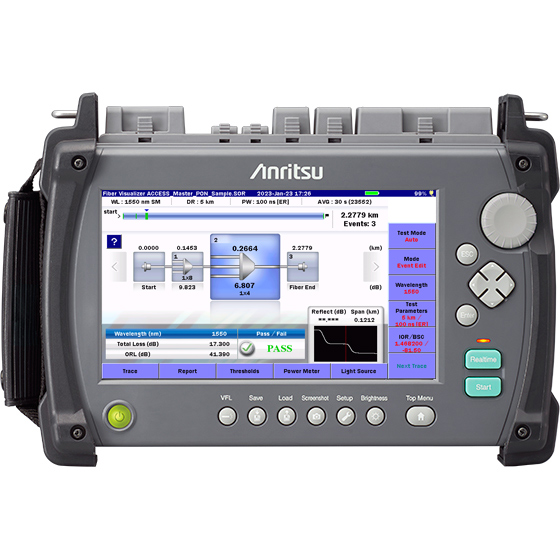

직사광선에서도 잘 보이는 대형8인치 LCD
LCD 터치 스크린, 직관적인 회전 노브 및 하드 키 조작을 통한 작업 효율 향상
기존 Access Master 시리즈의 기능과 운용방법 채택
- 광섬유 선로를 간단히 분석할 수 있는 Fiber Visualizer
- 고속, 높은S/N 실시간 스위프 모드로 광섬유 밴딩 위치를 신속히 특정
- 고정밀도 이벤트 검출, 손실 측정（최대46 dB 다이내믹 레인지, 0.8 m이벤트 데드존）
- 각 스플리터의 이벤트점 및 분당 최대 1×128분기정보를 식별
- 내장 옵션(광원/광 파워미터/가시광선)으로 광 손실 시험/광 파워 측정
- 외장 옵션 파이버 스코프로 광섬유 단면 검사

OTDR

옵션

모델명	클래스 Applications	OTDR 측정			광 파워/광 손실 측정（LS.OPM） 육안 장해 판정（VFL） 광섬유 단면 검사（VIP）
모델명	클래스 Applications	파장	다이내믹 레인지 데드존（프레넬） 데드존（후방 산란）	특징	LS ^*1	OPM ^*2	VFL ^*3	VIP ^*4
MT9085A-053	스탠더드 General purpose、Premise、Access、Metro	1310/1550 nm SM	39/37.5 dB ≤1 m ≤5/5.5 m	시공 및 보수에 이용되는 스탠더드 모델	✓	✓	✓	✓
MT9085A-057		1310/1550/1625 nm SM	37/35.5/32.5 dB ≤1 m ≤6/6.5/7.5 m	마이크로 밴드 분석에 유효한 유지보수 파장 지원	✓	✓	✓	✓
MT9085A-063		1310/1550 nm SM	39/37.5 dB ≤1 m ≤5/5.5 m	SM/MM 파이버 시공 및 유지보수에 1대로 대응	✓	✓	✓	✓
MT9085A-063		850/1300 nm MM	29/28 dB ≤1 m ≤4/5 m	SM/MM 파이버 시공 및 유지보수에 1대로 대응	✓	✓	✓	✓
MT9085B-053	성능 강화 Metro、Long haul、PON-based FTTx	1310/1550 nm SM	42/41 dB ≤1 m ≤5/5.5 m	시공 및 유지보수에 이용되는 스탠더드 모델	✓	✓	✓	✓
MT9085B-055		1310/1550 nm SM 1650 nm SM	41/41dB、35 dB ≤1 m ≤5/5.5m、6.5 m	현재 사용 중인 회선 유지보수에 유효한 필터 내장	✓	✓	✓	✓
MT9085B-056		1310/1490/1550 nm SM	42/41/41 dB ≤1 m ≤6/6.5/6.5 m	FTTX/PON 통신용 시공, 유지보수 파장에 대응	✓	✓	✓	✓
MT9085B-057		1310/1550/1625 nm SM	40/39/38 dB ≤1 m ≤6/6.5/7.5 m	마이크로 밴드 분석에 효과적인 유지보수 파장에 대응	✓	✓	✓	✓
MT9085B-058		1310/1490/1550 /1625 nm SM	42/41/41/40 dB ≤1 m ≤7/7.5/7.5/8.5 m	FTTX/PON 통신용 시공, 유지보수 파장 및 CWDM 파장대의 부분평가에 대응	✓	✓	✓	✓
MT9085B-063		1310/1550 nm SM	42/41 dB ≤1 m ≤5/5.5 m	SM/MM파이버 시공 및 유지보수에 1대로 대응	✓	✓	✓	✓
MT9085B-063		850/1300 nm MM	29/28 dB ≤1 m ≤4/5 m	SM/MM파이버 시공 및 유지보수에 1대로 대응	✓	✓	✓	✓
MT9085C-053	하이 퍼포먼스 Long haul、Ultra-long haul	1310/1550 nm SM	46/46 dB ≤1 m ≤3.8/4.3 m	시공 및 유지보수에 이용되는 스탠더드 모델	✓	✓	✓	✓
MT9085C-057	하이 퍼포먼스 Long haul、Ultra-long haul	1310/1550/1625 nm SM	46/46/44 dB ≤1 m ≤3.8/4.3/4.8 m	마이크로 밴드 분석에 유효한 유지보수 파장에 대응	✓	✓	✓	✓

＊1：표준으로 탑재하고 있습니다.
＊2：표준으로 탑재하고 있습니다.(OTDR과 동일 포트) 광 손실 측정에는 옵션 파워미터가 필요합니다.(OTDR과 별도 포트)
＊3：내장 옵션입니다.
＊4：외장 옵션입니다.

팜플렛	릴리스 날짜
5G Solutions Catalog 2023	2023/04/12
ACCESS Master MT9085 Series	2022/11/22
Optical & High-speed & Transport Testing Solutions	2022/03/08
C-RAN In The City Poster	2019/01/09

조작 메뉴얼	릴리스 날짜
MT9085 Series Operation Manual	2023/01/26
MT9085 Series Quick Guide	2023/01/26
MT9085 Series SCPI Remote Control Operation Manual	2020/10/28
