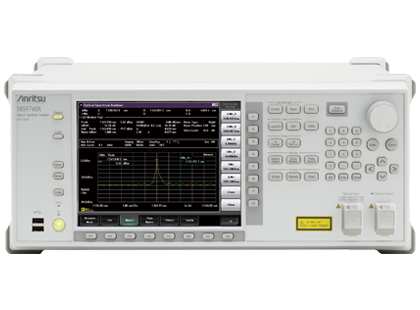

光谱分析仪

MS9740A

此产品已停产替换型号： MS9740B

下载

概述
解决方案
资料库

Overview

特征
描述

0.2秒以下/5nm的测试速度、缩短对光有源器件解析的时间。
配备专门针对光有源器件评价用的应用软件。
非常好的性价比
60dB以下的动态范围性能 (距离峰值波长0.4nm的地方)
30pm的最小分辨率带宽
一台对应SM光纤、MM光纤
低功耗（75V A）、重量轻(15kg以下)

改善生产效率，减少测量和检查时间

MS9740A是一台覆盖600nm到1750nm的台式光谱分析仪，它提供高性能光分辨率和高速测量以支持元件和器件生产商的需求。波形数据可以在0.2s内测量并发送给外部控制设备—这个速度是安立以前型号的5倍。光谱分析仪MS9740A减少了从波形扫描到数据转发给外部控制设备总的时间，使分析过程简单化，能提供高性价比和更高的产能。

技术指标	详细参数
	MS9740A	MS9740A-009
适用光纤	10μm/ 125μm 单模光纤(ITU-T G.652), 50μm/ 125μm多模光纤	10μm/ 125μm 单模光纤(ITU-T G.652), 50μm/ 125μm 多模光纤, 62.5μm/ 125μm 多模光纤
光连接器	用户可更换的FC, SC, ST, DIN
测试波长范围	600nm ～ 1750nm
波长精度	±20pm (1520nm ～ 1620nm, 分辨率: 0.03 ～ 0.2nm)^{1, 2} ±100 pm (1520nm ～ 1620nm,分辨率: 0.5,1.0nm)^{1, 2}	±50 pm (1530 nm ～ 1570 nm,分辨率: 0.07 ～ 0.2 nm)^{3, 4} ±100 pm (1530 nm ～ 1570 nm,分辨率: 0.5, 1.0 nm)^{3, 4}
波长分辨率	0.03, 0.05, 0.07, 0.1, 0.2, 0.5, 1.0nm (RBW: 光滤波器的3dB带宽)	0.07, 0.1, 0.2, 0.5, 1.0 nm (RBW: 光滤波器的3dB带宽)
最大输入光功率	+23 dBm (光衰减器: 开)
动态范围	高动态范围: 60dB (距离峰值波长0.4nm的地方) 普通动态范围: 58dB (距离峰值波长0.4nm的地方) [分辨率: 0.05nm, 1550nm, 光衰减器: 关, 20 ～ 30℃]	高动态范围: 60dB (距离峰值波长0.5nm的地方) 普通动态范围: 58dB (距离峰值波长0.5nm的地方) [分辨率: 0.07nm, 1550nm, 光衰减器: 关, 20 ～ 30℃]
扫描	波长扫描宽度: 0.2nm ～ 1200nm, 0nm 扫描速度: ≦0.2sec. (扫描宽度 5nm), [分辨率: 0.1nm, VBW=10kHz, 普通动态范围模式, 中心波长 1550nm, 扫描开始波长到截止波长, 无光输入, 采样点: ≤501]
尺寸・重量	426 (W) x 177 (H) x 350 (D) mm (不包括保护装置), ≦15.0kg (不含选件)

*1:	使用单模光纤(ITU-T G.652)、开机预热（预热时，进行扫描宽度100nm以上、VBW=10kHz以上的重复扫描）2小时后，自动光轴定位后，恒定的室温
*2:	内置波长校正用光源选件、实施波长校正Wl cal (ref)后、恒定的室温测量前至少预热仪表2小时，进行扫描宽度≥100nm, VBW=10kHz的重复扫描
*3:	自动光轴定位后完成波长校准（Wl Cal）,使仪表在恒定温度下，除非另有说明。使用回波损耗大于40dB的单模光纤(ITU-T G.652)或多模光纤(50 μm/125 μm)或者回波损耗大于38dB的多模光纤(62.5 μm/125 μm)。
*4:	内置波长校正用光源选件，波长校准Wl Cal (Ref)后，单模光纤
