光谱分析仪:多模光纤测量解决方案

支持多模光纤

使用光纤探头评估 VCSEL、DFB-LD、硅基光电子器件等设备的光学特性时,提高产量的关键点在于缩短评估时间并提高测量稳定性。
Anritsu 的光谱分析仪 MS9740A 具有较高的基本性能,提供 850 nm 频段以上的 MMF 输入选项,能够将开发和制造效率提升到更高的水平。

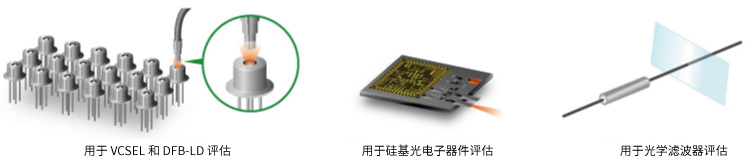

用于 VCSEL 和 DFB-LD 评估、用于硅基光电子器件评估、用于光学滤波器评估

Point1 高灵敏度:高耦合效率,实现卓越的测量稳定性

使用 Anritsu 独有的多模光纤测量技术可实现标准化波长精度

光谱分析仪 MS9740A 的标准化规范支持对有源光器件的 DUT 测试规范进行精确测量。

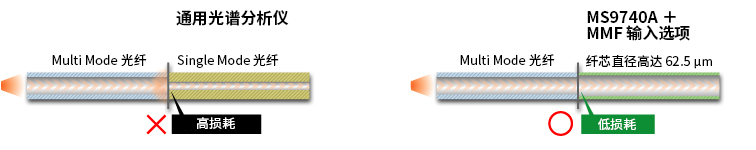

使用多模光纤评估系统,光谱分析仪输入端没有光载波功耗损失,可提高测量稳定性,从而缩短检测时间。将多模光纤连接到单模光纤时,纤芯直径和数值孔径不匹配会导致光损耗。
多模光纤 MS9740A-009 输入选项支持纤芯直径高达 62.5 µm 的光纤,可最大限度减少损耗,确保稳定的光学灵敏度和快速扫描条件,以满足电平和 SMSR 测量的需求。

通用光谱分析仪     MS9740A + MMF 输入选项

Point-2 高分辨率:精确的频谱分析可确认真正的 DUT 值

850 nm 频段实现高分辨率测量

虽然建议通过 RMS 测量实现多模光源(如 VCSEL)的频谱宽度分析,但每种模式必须有足够的分辨率来识别。
MS9740A 在 850 nm 频段实现高分辨率测量,支持进行更高精度的频谱分析以验证真正的 DUT 测量值。

850 nm VCSEL 频谱测量示例

Point3 快速扫描速度:有助于结合高分辨率降低测试成本

0.2 s/5 nm 范围

MS9740A 具有高分辨率和快速扫描速度,可以实时监控频谱和噪声级变化;还可以确认光源波长变化的状态。数据传输时间缩短,测量处理时间(扫描、分析、数据传输)也减少到之前仪器的 20% 以下,在降低测试成本方面发挥了重要作用。

快速扫描速度

Point-4 减少反射衰减:在光纤耦合光学接收器端实现稳定的频谱测量

接收光时减少光学反射

即便不使用角抛光光纤连接器 (APC),测量结果也不受反射光的影响。

Point-5 内置远程命令:缩短创建替代远程命令的时间

对其他操作系统远程命令提供部分支持

远程命令大多向后兼容更早的 Anritsu 仪器(MS9710B、MS9710C、MS9780A),一些远程命令则兼容其他制造商的光谱分析仪相,因此有助于缩短创建远程命令程序所需的时间。

单击以获取光谱分析仪 MS9740A 的详情
