클라우드/가상 환경에서의 통신 품질 측정
클라우드 컴퓨팅과 가상화의 성장으로 애플리케이션 간 통신 품질은 가상 계층의 영향을 크게 받으며, 가상 환경을 포함하는 측정의 중요성이 점차 커지고 있습니다. Virtual Network Master 솔루션은 통신 품질을 측정하며 클라우드/가상 환경과 호환됩니다. 여기에서는 Virtual Network Master 솔루션의 기능을 소개합니다.
클라우드/가상 환경을 포함한 통신 품질의 정확한 측정
클라우드/가상 환경에 물리적인 측정 장치를 설치하는 것이 어렵기 때문에, 가상 환경의 애플리케이션 간 통신 품질을 물리적인 측정 장치를 이용한 측정과 동일한 정밀도로 판단하는 것은 어렵습니다.

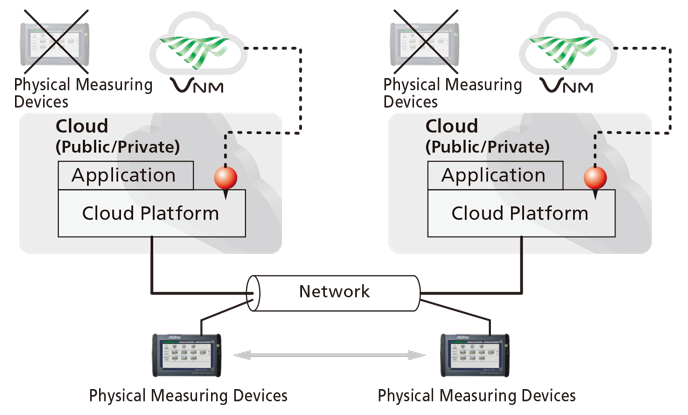

Virtual Network Master는 물리적 테스트 장치의 기능을 소프트웨어로 변환하여 클라우드 플랫폼에서 작동하므로, 가상 환경 내 통신 경로에 측정 지점을 설정할 수 있습니다.
안정적인 트래픽 생성 및 고정밀 지연 시간 측정을 통해 클라우드/가상 환경을 포함한 엔드투엔드 통신 품질을 정확하게 평가할 수 있습니다
애플리케이션에 맞춘 정확한 측정
가상 네트워크 마스터는 가상 환경 내 애플리케이션과 유사한 트래픽을 사용하여 능동적으로 테스트함으로써 가상 환경을 포함한 통신 품질을 평가합니다. 비디오 전송과 같이 업링크와 다운링크 간 트래픽 부하가 다른 애플리케이션은 각 방향에 대해 서로 다른 매개변수를 사용하여 측정해야 합니다. 가상 네트워크 마스터는 업링크/다운링크에 대해 지연 시간과 프레임 손실을 개별적으로 측정하여 실제 애플리케이션 동작과 일치하는 상세한 품질 평가를 제공합니다.

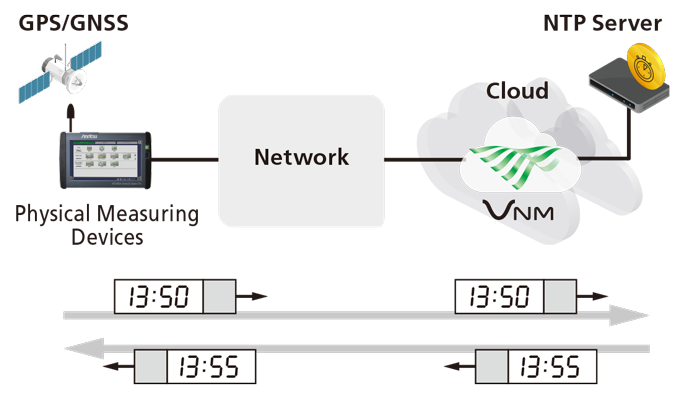

NTP를 사용하여 시간을 동기화하는 단방향 지연 시간 측정
NTP 서버와 시간을 동기화하고 모든 측정 프레임에 시간 정보를 추가하여 단방향 지연 측정이 가능합니다.

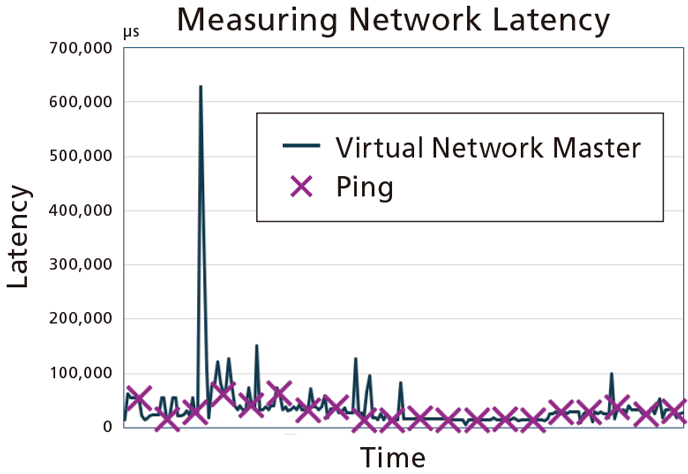

각 프레임의 지연 시간을 기록하고 1초 간격으로 최대값, 최소값, 평균값을 집계하면 네트워크 지연 변동을 정확하게 시각화할 수 있으며, 순간적인 지연 피크도 높은 정밀도로 포착할 수 있습니다.
애플리케이션에 맞춰 회선 부하 및 프레임 크기를 조정하여 능동적으로 테스트합니다

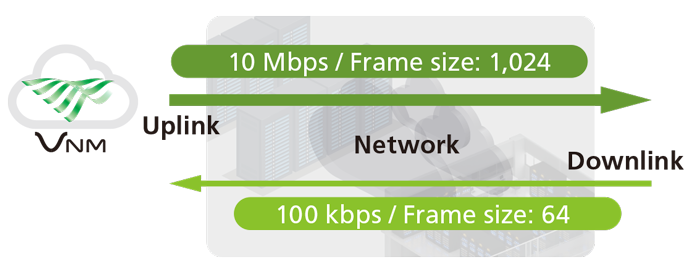

UDP 패킷은 업링크/다운링크에 대해 개별적으로 지정된 회선 부하 및 프레임 크기로 생성되어 비대칭 업링크/다운링크 트래픽을 개별적으로 측정합니다.
오픈소스 도구 대비 안정적인 트래픽 생성/측정 지원
일반적인 통신 품질 평가에는 오픈소스 네트워크 성능 측정 도구가 널리 사용되지만, Virtual Network Master는 단방향 지연 시간 측정을 지원하고 송수신 전용 코어를 할당하여 다른 애플리케이션의 영향 없이 안정적인 트래픽 생성 및 측정을 지원합니다.
가상 환경을 포함한 통신 품질은 가상 환경의 애플리케이션과 유사한 트래픽을 이용한 능동적인 테스트를 통해 정확하게 평가됩니다.
Virtual Network Master is measurement application software that runs in a cloud or virtual environment.
When connected to Network Master Pro MT1000A/MT1040A or another Virtual Network Master, this application can measure the throughput, frame loss, latency, and packet jitter of a communication line on per-second basis. Up to four streams are supported for measurement.
Virtual Network Master is licensed software with the basic license and a time-limited license. There are two types of time-limited licenses –– a three-month license and a one-year license.
Install Virtual Network Master in a cloud or virtual environment and connect it to a web application via a web browser, and it can control measurements and visualize measurement results.
The lineup consists of the models that support the AWS cloud environment and those that support the KVM (Kernel-based Virtual Machine) environment, a Linux-based virtualization platform.
Lineup:
| Model |
Name |
Cloud |
Target Platforms |
| MX109030PC |
Virtual Network Master for AWS |
Public Cloud |
AWS Cloud Environments |
| MX109031PC |
Virtual Network Master for KVM |
Private Cloud |
KVM Virtual Environments |
MX109030PC Operating Environment
- 플랫폼: Amazon Web Services(AWS)
- AWS 서비스: Amazon Elastic Compute Cloud(Amazon EC2)
- Amazon EC2 인스턴스 유형: C5, C6i(C5.xlarge, C6i.xlarge, C6i.8xlarge 권장). 권장하지 않는 다른 구성도 가능합니다.
- 가상 머신 요구 사항: CPU 코어 수: 최소 4개, RAM: 최소 8GB, 스토리지: 최소 16GB, Elastic Network Interface(ENI): 2개
- 필수 네트워크: IPv4, NTP
MX109031PC Operating Environment
- Execution Environment: Kernel-based Virtual Machine (KVM)* *: Recommended Linux kernel version: 6.17.0 or later
- Virtual Machine Requirements: Number of CPU cores: 4 min., CPU architecture: x86_64, RAM: 8 GB min., Storage: 16 GB min., Number of network interfaces: 2
- NIC Available to the Measured Interface:
- virtio-net NIC: The following network environments are supported.
- OVS (open vSwitch) configuration
- Bridge configuration
- Intel E810: Only Virtual Function (VF) is supported.
- NVIDIA ConnectX-6: Only Virtual Function (VF) is supported.
- NIC Available to the Control Interface
- virtio-net NIC: The following network environments are supported.
- OVS (open vSwitch) configuration
- Bridge configuration
- Required Networks: IPv4, NTP
제어방식
- 제어 방식: 웹 GUI, 웹 API
- 권장 웹 GUI: OS: Windows 11, 웹 브라우저: Google Chrome
기능/성능
- 테스트 항목: 프레임 손실 횟수, 프레임 손실률, 처리량, 지연 시간, 지터
참고: Amazon Web Services 및 AWS는 Amazon.com, Inc. 또는 그 계열사의 등록 상표입니다.
