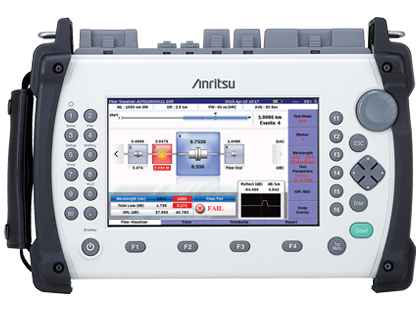

OTDR - ACCESS Master MT9083B2- 안리쓰

Overview

기능
설명
기술

ACCESS 마스터 MT9083B2의 특징은 실내 및 실외에서 사용할 수 있는 TFT-LCD 7인치 와이드 스크린, 배터리 작동시간의 향상 (12시간까지), 사용 온도 범위의 확대 (-10° 부터 +50°C까지), 새로운 단축 키를 갖추고 있는 점입니다.

MT9083B2기본특장점

15초 안에 테스트 준비 완료…하루 종일 재충전할 필요 없음
특수 테스트 모드로 작동 간소화
고해상도와 높은 다이내믹 레인지로 철저하고 완벽한 파이버 평가 보장
지능적인 분석 소프트웨어로 문제 스플라이스와 커넥터, 그리고 매크로벤드까지 식별
가장 까다로운 환경에서 몇 년 동안 사용할 수 있는 견고한 밀폐식 디자인
단일 유닛으로 최대 4개의 파장 시험 – 단일 모드, 멀티 모드 또는 둘 다
외부 필터를 장착하지 않고도 독특하게 사용 중에 테스트 실시
옵션 커넥터 검사 현미경으로 커넥터의 품질 검증
SCPI 원격 명령 지원
쉬운 그래픽 요약 및 PDF 리포팅을 제공하는 새로운 기능
광 커넥터 검사 현미경 커넥터의 품질 확인
중요한 파일에 대한 내부 메모리 암호 보호기능

개선점: 새로운 기능:

보다 큰 (7인치) 고해상도 (800 × 400) 의 LED 백라이트 디스플레이
보다 긴 작동시간: 12시간까지
보다 광범위한 사용 온도: -10° ~ +50°C
보다 가벼운 중량: 불과 2.6 kg

MT9083B2성능 시리즈의 특장점

최대 42dB까지 확장되는 다이내믹 레인지
최대 1x64 스플릿이 장착된 PON 기반 FTTx 네트워크를 완벽하게 테스트
빠른 측정 속도와 데드존을 최소로 한 측정 거리
사용자 선택이 가능한 독점적인 듀얼 회로 설계를 통한 유닛 최적화로 고해상도 또는 레인지 향상 구현
높은 신호 수준의 효율적인 실시간 스위핑을 통해 파이버를 신속하게 검증

지금까지는 광 네트워크를 설치하고 보수하려면 기술자가 크고 무거울 뿐 아니라 비싸기까지한 다양한 장비를 직접 갖고 다녀야 했습니다. Anritsu 엔지니어들은 이런 공통된 불만을 수렴하여, 새로운 라인의 ACCESS Master MT9083 을 개발했습니다. MT9083B2 테스트 세트는 진정한 원버튼 장애 위치 측정, 합격/불합격 분류, 자동화된 파일 저장 및 네이밍, 그리고 설치 문제를 찾기 위한 매크로벤드 검출 기능을 통해 오류 없이 간소한 측정을 실시할 수 있도록 설계했습니다. 또한 네트워크 시험 요건을 만족시키는 다수의 파장과 옵션을 갖추고 있습니다. 예산에 무리를 주지 않는 범위에서 액세스 또는 메트로, FTTx 또는 LAN 등 모든 것을 갖추고 있습니다.

메트로나 핵심 지역의 네트워크를 설치, 보수하는 고객들을 위해 ACCESS Master는 특수 애플리케이션을 비롯하여 자동화된 파이버 구축 애플리케이션과 다수의 파장을 제공합니다.

추가 기능으로는 통합 광원, 전력계와 더불어, 더 높은 범위의 전력계, 고장점 탐지기 (VFL), 단순한 도구로 완벽한 네트워크 평가를 보장하는 커넥터 검사 현미경 등 유닛을 사용자 지정하는 옵션 등이 있습니다.

*This device comes with Linux software. The customer has a right to obtain, modify and redistribute the source codes of this software. Please request from "Contact Us" at the top of this page. Please understand that we cannot respond to questions concerning the content of Linux source codes.

OTDR

Options

모델/옵션	분류	다이내믹 레인지	사용 가능한 모델/파장	PON시험	응용 분야
MT9083A2시리즈	표준 시리즈	39 dB	모델 4개, 파장 6개	1 x 64	일반용, 구내, 액세스, 메트로
MT9083B2시리즈	성능 시리즈	42 dB	모델 6개, 파장 7개	1 x 64	메트로, 장거리, PON 기반의 FTTx
MT9083C2시리즈	고성능 시리즈	46 dB	모델 2개, 파장 3개	1 x 128	장거리/초장거리,PON 기반의 FTTx
