Spectrum Analyzer/Signal Analyzer

MS2850A
overview

5G 및 위성통신 등 차세대 광대역, 멀티 캐리어 통신용 시그널 애널라이저

  • 내장된 5G 측정 소프트웨어는 효율적인 개발 및 생산을 지원합니다.
    • 일체형 5G NR/V5G(6 GHz/mmWave 미만) 대응
    • 넓은 측정 다이내믹 레인지를 살린 EVM 성능: 1% 미만
    • EVM 측정시 버튼 하나로 다이나믹 레인지를 최적화
    • 멀티 캐리어 일괄 동시 분석
    • 멀티 캐리어 간의 진폭, 위상, 시간의 차이 측정
  • 최대 분석 대역폭: 1 GHz
  • 뛰어난 진폭・위상 평탄도(flatness) 성능
  • 넓은 측정 다이내믹 레인지: 140 dB 이상
  • 대용량 메모리를 이용한 장기적인 캡처
  • PCIe/USB3.0 커넥터 탑재
    • 1000BASE-T 보다 고속으로 캡처 데이터를 외부 PC로 전송

팜플렛

시그널 애널라이저 MS2850A는 분석 대역폭이 최대 1 GHz, 주파수 범위가 9 kHz~32 GHz 또는 44.5 GHz인 스펙트럼 애널라이저/시그널 애널라이저입니다. 5G 이동 통신 및 방송 위성 장비와 같은 광대역 통신 측정을 지원하는 분석 대역폭을 갖추고 있어 6 GHz 미만에서 밀리미터파 28 GHz/39 GHz 대역까지 일체형으로 대응합니다. 탁월한 비용 대비 성능을 갖춘 이 탁상용 신호 분석기는 통신 장비의 개발 및 생산 비용을 줄이면서 효율성을 향상시킵니다.
신호 분석기 기능은 대형 32 GB 메모리를 사용하여 최대 24 초 (100 MHz 스팬 시)를 캡처할 수 있습니다. 디지타이징된 신호 데이터는 새로운 표준이 발표되기 전에 차세대 표준에 대한 효율적인 연구 개발을 위해 범용 EDA 툴로 분석할 수 있습니다. 또한 캡처된 데이터를 고속으로 전송할 수 있는 PCIe/ISB3.0 옵션을 추가하면 데이터 전송 시간을 줄여 효율적인 R&D를 수행할 수 있습니다.

분석 대역폭: 1 GHz
5G 및 위성통신 등 마이크로파/밀리미터파 통신의 광대역화에 대응하는 분석 대역폭 1 GHz

FFT (고속 푸리에 변환) 분석을 사용한 시그널 애널라이저 기능으로 스펙트럼 표시 및 스펙트로그램 표시, 시간 경과에 따른 주파수 및 위상의 변화 등의 분석을 할 수 있습니다. 또 5G 측정에 필요한 대역폭을 커버하고 있으며, 5G 측정 소프트웨어를 사용하여 멀티 캐리어 신호를 일괄적으로 평가할 수 있습니다.

분석 대역폭:
255 MHz(표준)
510 MHz(옵션), 1 GHz(옵션)

중심 주파수 29 GHz에서 100 MHz 대역폭 × 8 캐리어 스펙트럼
중심 주파수 29 GHz에서 100 MHz 대역폭 × 8 캐리어 스펙트럼

뛰어난 평탄도(flatness) 성능

1 GHz의 넓은 분석 대역폭에서 진폭 및 위상의 평탄도 성능*1은 다른 시그널 애널라이저 이상의 성능을 가지고 있습니다*2.
이 성능으로 MS2850 A는 5G 등의 광대역 통신에서 각 캐리어의 진폭과 위상을 보다 정확하게 측정할 수 있게 되어, 무선통신장치의 품질 향상에 기여합니다.

중심 주파수: 28 GHz, 중심 주파수±500 MHz에서
대역내 주파수 특성: ±1.2 dB(공칭값)
대역내 위상 직선성: 5˚p-p(공칭값)

*1: 당사 규격에서는 ‘대역내 주파수 특성’ 및 ‘대역내 위상 직선성’으로 규정
*2: 2017년 5월 현재(당사 조사)

넓은 다이내믹 레인지
높은 ADC*3 클리핑 레벨
DANL*4과의 차이에 있어서 넓은 측정 다이내믹 레인지

MS2850 A는 분석 대역폭 1 GHz에서 높은 ADC 클리핑 레벨을 실현하고 있습니다.
이 성능은 실제 신호 입력 레벨과 감쇠기를 사용할 때와 광대역 신호를 입력할 때 상승하는 DANL과의 차이를 더 넓게 취할 수 있습니다. 5G 신호 측정 시에는 이 넓은 다이내믹 레인지 성능으로 보다 정확한 EVM 값을 얻을 수 있습니다.
ADC 클리핑 레벨과 DANL의 차이의 다이내믹 레인지는, 예를 들어 28 GHz 대역에서 최대 140 dB 이상(참고치)을 확보하고 있습니다.

중심 주파수: 28 GHz
ADC 클리핑 레벨: 0 dBm*5(CW)
DANL:–142 dBm/Hz*5
다이내믹 레인지: 142 dB(참고치)

*3:Analog to Digital Converter
*4:Displayed Average Noise Level
*5:meas. 설계 단계에서 측정한 값이며, 규격치로 보증하는 것은 아닙니다.

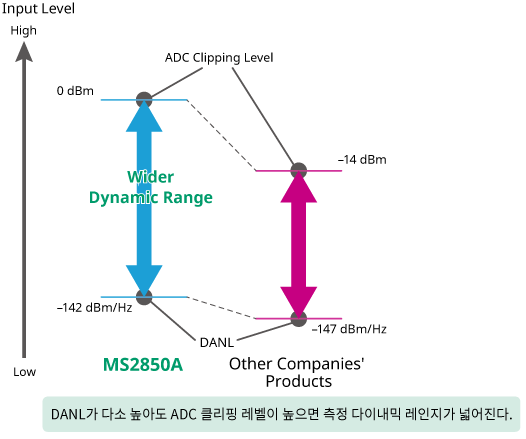

ms2850a-fig01-kr

넓은 SFDR (Spurious Free Dynamic Range)
분석 대역폭 1 GHz에서 –70 dBc

MS2850 A는 분석 대역폭 1 GHz에서 ADC에 기인하는 스퓨리어스 발생을 낮게 억제하고 있습니다. 광대역 신호를 분석할 때 넓은 측정 다이내믹 레인지를 확보할 수 있습니다.

SFDR
800 MHz ≤ 주파수 < 4.2 GHz: –60 dBc(공칭값)
4.2 GHz ≤ 주파수 ≤ 44.5 GHz: –70 dBc(공칭값)

Functions/옵션
  • 주파수 범위: 9 kHz~32 GHz/44.5 GHz
  • 분석 대역폭: 255 MHz(표준), 510 MHz(옵션), 1 GHz(옵션)
  • 표준 탑재 기능: 스펙트럼 애널라이저 기능, 시그널 애널라이저 기능(FFT 분석 기능), 마이크로파 프리 셀렉터 바이패스, USB 파워 센서 접속 기능
  • 옵션: 프리앰프, 낮은 2차 고조파 왜곡, Noise Floor reduction(NFR) 기능, 고속 데이터 전송용 외부 인터페이스 PCIe/USB3.0
  • 측정 애플리케이션(옵션): 5G 측정 소프트웨어, LTE-Advanced FDD/TDD측정 소프트웨어 위상 잡음 측정 기능, 잡음지수(NF) 측정 기능
  • 외부 고성능 도파관 믹서(50 ~ 90 GHz) 및 고조파 믹서(최대 325 GHz)를 지원합니다.
