초고속 ACLR 측정

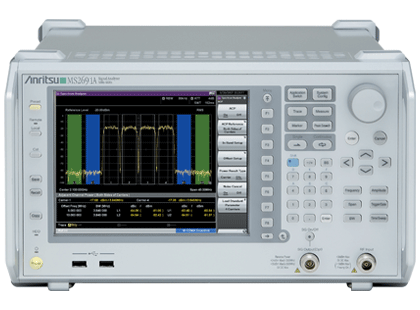

평균은 스펙트럼 분석기를 사용하여 인접 채널 누설비(ACLR)와 점유 주파수 대역폭(OBW)을 측정할 때 안정된 측정 결과를 얻기 위해 흔히 사용하는 방법입니다. MS269xA 신호 분석기는 캡처 기능을 사용하여 이러한 측정을 빠른 속도로 지원합니다.
캡처 기능에는 평균이 필요 없다!
[예 1] – 기존 스펙트럼 분석기를 사용한 측정. 스펙트럼 분석기는 평균 시간 동안 스위프해야 하기 때문에 측정에 더 많은 시간이 필요합니다.
[예 2] – 신호 분석기를 사용한 측정.
신호 분석기는 대역 내 데이터 전체를 한번에 포착하여 동일한 평균 시간에 고속 측정을 실시합니다. (8배 고속)
[예3] – 신호 분석기를 사용한 일괄 캡처 측정.
신호 분석기는 평균 시간에 해당하는 측정 시간 동안 데이터를 한번에 포착하여 초고속 측정을 실시하므로, 평균을 낼 필요가 없습니다. (65배 초고속)
* 위 측정 시간은 100회 측정에 걸리는 시간으로 계산합니다.
측정 이미지
측정 원리는 아래 이미지에 나와 있습니다.
신호 분석기 기능은 기존 스펙트럼 분석기에 비해 2.6초에서 0.04초로 측정 시간을 65배 단축했습니다.
스펙트럼 분석기(예 1)의 스위프 시간이 95µs이고 디스플레이 포인트 숫자가 1001이면, 디스플레이 포인트당 시간은 약 95µs입니다. 신호 분석기(예 2)에서 스펙트럼 분석기로 한번 측정할 때 동일한 정확성을 기하려면, 분석 길이를 95µs로 설정하십시오. 또한, 분석 길이를 1,900µs(95µs x 20회)로 설정하면, 예 3에 나오는 대로 스펙트럼 분석기를 사용한 20번의 측정에 대해 정확성을 기할 수 있습니다.
초고속 ACLR 측정의 장점
증폭기 조정은 왜곡 보상 회로, 전류 조정, 주파수 특성과 같이 다양한 성능 항목에 대한 확인이 필요한 힘든 작업(조정 ‹ › 확인)입니다. 따라서, 신중하게 ACLR을 조정하려면 많은 시간이 걸립니다.
특히 고성능 기지국용 증폭기는 여러 가지 성능 조정을 요하는데, MS269xA를 사용하면 작업 시간을 10배 줄일 수 있습니다.
