Spectrum Master 소형 스펙트럼 분석기

MS2712E

견적 요청

다운로드

개요
분야
옵션
라이브러리

Overview

설명
기능
Software Tool Box
기술

규제 제한이 점점 늘고 있는 가운데 귀하는 비용 절감 압박에 시달리고 있으며 이러한 상황에서도 시스템 가동 시간 개선은 언제나 가장 중요한 과제로 남아있습니다. MS2712E Spectrum Master를 통해 이 모든 사항을 해결하고 그 이상의 이점도 누리세요. 복잡한 인터페이스 분석 또는 신호 품질 평가 등을 수행하는 사용자에게 MS2712E Spectrum Master는 기대 이상의 사용 편의성, 풍부한 기능 및 동급 최고의 가격 대비 성능을 제공합니다. 가장 열악한 현장 조건을 처리할 수 있도록 설계되었으며 광범위한 셀룰러, 2G/3G/4G, 육상 이동 무선(LMR), Wi-Fi 및 방송 신호를 모니터링하고, 찾고, 식별하고 분석할 수 있습니다. 풍부한 구성 옵션이 있는 다기능 MS2712E를 사용하면 폭넓은 주파수 범위에서 신호를 찾고 식별할 때 여러 기기를 익히거나 갖고 다닐 필요가 없습니다.

CPRI / OBSAI RF 옵션을 사용하면 기존의 RF 스펙트럼 및 스펙트로 그램보기에서 광학 CPRI / OBSAI 링크를 통해 업 링크 및 다운 링크 신호를 볼 수 있습니다.

Spectrum Master Highlights:

Measurement: Pccupied Bandwidht, Channel Power, ACPR, C/I, Spectral Emission Mask
Interference Analyzer: Spectrogram, Signal Strength, RSSI, Signal ID, Interference Mapping
3GPP Signal Analyzers GSM/EDGE, W-CDMA/HSPA+, TD-SCMDA/HSPA+, LTE/LTE-A, TD-LTE/LTE-A
3GPP2 Signal Analyzer cdmaONE/CDMA2000 1X, CDMA2000 1xEV-DO
IEEE 802.16 Siganl Analyzers Fixed WiMAX, Moblie WiMAX
Digital TV ISDB-T, DVB-T/H Signal Analyzer
CPRI RF Measurements
OBSAI RF measurements
20MHz demodulation bandwidth
Dynamic Range: >102dB in 1 Hz RBW
DANL: -162dBm in 1Hz RBW
Phase Noise:-100dBc/Hz max@ 10kHz offset at 1GHz
Frequency Accuracy: <+/- 50ppb with GPS On

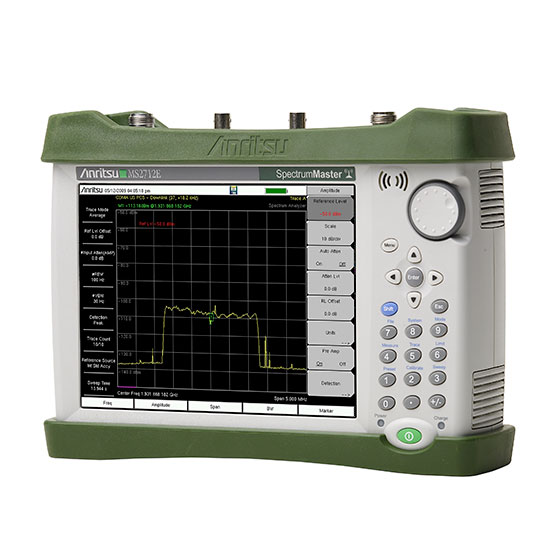

Compact Handheld Spectrum Analyzer

스펙트럼 분석기: 9 kHz – 4 GHz
인터페이스 맵핑이 포함된 인터페이스 분석기
높은 정확도의 파워 미터, 2포트 전송 측정
커버리지 맵핑, 채널 스캐너, GPS, AM/FM/PM 분석기
3GPP, 3GPP2, WiMAX, 신호 분석기
Tracking Generator: 500 kHz – 4 GHz
디지털 TV ISDB-T, DVB-T/H 분석기
CPRI RF Measurements
OBSAI RF measurements
현장에서 입증된 설계: 배터리 수명 3시간, 밝은 곳에서도 선명하게 볼 수 있으며 내구성 높은 초소형 경량 디스플레이
메뉴에 따라 조작하는 방식의 쉬운 터치스크린 사용자 인터페이스
기본 3년 무상보증 제공 (배터리는 1년 무상보증)

Line Sweep Tools (LST)
Anritsu Line Sweep Tools (LST) is the latest generation of Handheld Software Tools, an industry standard. This PC based post-processing software efficiently manipulates line sweep and PIM traces for reporting purposes.

easyTest Tools (eTT)
easyTest Tools allows users to Create work instruction files on their PC, Deliver these files by e-mail, and then Display work instructions on supported instruments and modes. These easyTest™ files provide step-by-step instructions for both the test setup and instrument operation.

easyMap Tools (EMT)
easyMap Tools™ provides maps in formats that Anritsu's handheld spectrum analyzers can use for either coverage mapping or interference hunting. It helps users find and prepare geo-referenced maps and building floor plans for use by Anritsu handheld Spectrum Analyzers.

Wireless Remote Tools
Wireless Remote Tools™ is Anritsu's remote control software, available as a free download. It works with many of our Handheld RF Instruments. The Wireless Remote Tools software allows users to wirelessly monitor and control a wide range of Anritsu handheld RF instruments. Wireless Remote Tools provides a solution for the times when it is not practical to be close to the instrument.

Master Software Tools (MST) Master Software Tools (MST)
Master Software Tools (MST) allows Anritsu handheld Spectrum Analyzer users to Capture, Analyze, and Document traces and measurements taken with a wide variety of Anritsu handheld spectrum analyzers.

분야

스펙트럼 모니터링
송신 검증 : 점유 대역폭, 채널 전력, 인접 채널 전력 비율
셀룰러 시스템의 인터페이스 분석, 육상 이동 무선 시스템, Wi-Fi
신호 강도 매핑
2G/3G/4G 그리고 방송 신호의 필드 분석
필드 강도 측정
커버리지 검증, 네트워크 최적화
Tracking Generator
EMF Measurement System
CPRI RF Measurements
OBSAI RF measurements

관련 링크

라이브러리

팜플렛

팜플렛	릴리스 날짜
Spectrum Master MS2712E and MS2713E Quick Fact Sheet	2019/01/07
Spectrum Master MS2712E and MS2713E Product Brochure	2019/01/07
Anritsu RF and Microwave Handheld Analyzers Solution Poster	2018/04/24
Interference Hunting: 4 Steps to Success Brochure	2018/02/22
Electromagnetic Field Measurement System Product Brochure	2017/03/28
Installation, Maintenance and Optimization Solutions Brochure	2016/07/12
Interference Hunting Poster	2016/06/10

Datasheet

Datasheet	릴리스 날짜
Spectrum Master MS2712E and MS2713E Technical Data Sheet	2019/01/31
Product Information, Compliance, and Safety for Anritsu Handheld Instruments	2017/11/15
Spectrum Master Declaration of Conformity	2017/06/09
Digital Broadcast Analysis Options Technical Data Sheet	2012/01/17

application note

application note	릴리스 날짜
Understanding IBW In-Building Wireless: DAS to Small Cells Application Note	2018/03/28
RF Interference Hunting Concepts Application Note	2016/09/27
PIM Alert easyTest Tools Application for Anritsu BTS Master, Spectrum Master, and Site Master	2016/06/13
In-building Mapping with the Anritsu S412E LMR Master and the MA8100A Series TRX NEON Signal Mapper	2016/04/12
Identifying and Locating Cable TV Interference	2016/01/20
Coverage Mapping with GPS	2015/08/26
Spectrum Monitoring Techniques	2015/03/19
Anritsu ElectroMagnetic Field (EMF) Measurement System	2015/03/03
Guide to Spectrum and Signal Analysis	2014/02/19
Why are there three level offset adjustments in the MS2720T and MS271xE Tracking Generators?	2013/05/01
Tracking Generator Application Brief	2012/05/08

리플렛

리플렛	릴리스 날짜
Base Station Analysis Solutions Leaflet	2018/07/24
Installation, Maintenance and Optimization Solutions Flyer	2018/03/28
PIM Hunter Passive Intermodulation Probe Product Flyer	2018/03/27
CPRI RF Measurement Product Flyer	2016/12/13
TRX NEON Signal Mapper MA8100A Series Product Flyer	2016/06/28
Spectrum Analysis Solutions Leaflet	2015/01/30

화이트 페이퍼

화이트 페이퍼	릴리스 날짜
Using Anritsu’s Handheld InterferenceHunter MA2700A	2016/08/30
Improving Wireless Network Flexibility Using CPRI Technology	2016/02/08

서비스 가이드

서비스 가이드	릴리스 날짜
LTE eNodeB Troubleshooting Guide	2012/07/03
Spectrum Analyzers Field User Guide	2010/03/12
Interference Troubleshooting Guide	2010/01/14

선택 가이드

선택 가이드	릴리스 날짜
CPRI Technology Product Selection Guide	2017/10/03

카탈로그

카탈로그	릴리스 날짜
Precision RF & Microwave Components Catalog	2018/09/26

유저 가이드

유저 가이드	릴리스 날짜
Spectrum Master MS2712E and MS2713E User Guide	2018/12/20
Near-Field Probe Set User Guide	2012/05/09

측정 가이드

측정 가이드	릴리스 날짜
3GPP Signal Analyzer Measurement Guide	2019/01/31
Electromagnetic Field (EMF) Measurements Option 444 Measurement Guide	2018/12/20
CPRI RF Analyzer and BBU Emulator Measurement Guide	2018/07/24
Spectrum Analyzer Measurement Guide	2018/03/30
WiMAX Signal Analyzer for Anritsu RF and Microwave Handheld Instruments	2017/11/15
3GPP2 Signal Analyzer Measurement Guide	2017/11/15
Digital Television Signal Analyzer Measurement Guide	2017/11/15
Open Base Station Architecture Initiative (OBSAI) RF Analyzer Measurement Guide	2017/06/09
Power Meter Measurement Guide	2016/04/19
Spectrum Analyzer for Anritsu RF and Microwave Handheld Instruments Measurement Guide	2013/04/09
Tracking Generator for Anritsu RF and Microwave Handheld Instruments Measurement Guide	2012/12/20

인스톨 가이드

인스톨 가이드	릴리스 날짜
Wireless Travel Router 2000-1752-R Installation Guide	2017/09/25
Rack Mount Accessory Installation Guide	2013/01/01

online help 시스템

online help 시스템	릴리스 날짜
Spectrum Master MS2712E and MS2713E Help	2017/11/21

프로그래밍 메뉴얼

프로그래밍 메뉴얼	릴리스 날짜
E-Series Handheld Instruments Programming Manual	2018/09/17

보수 메뉴얼

보수 메뉴얼	릴리스 날짜
Spectrum Master MS2711E/12E/13E Maintenance Manual	2017/08/30

기사

기사	릴리스 날짜
Managing interference in densified networks	2016/10/04
Anritsu and TRX take indoor public safety signal mapping into 3D	2016/06/14

이미지

동영상

MA8100A Tutorial – Generating 3D Building Maps
Step by step instructions for creating and generating 3D building maps with floorplans

NEON Indoor Mapping with Anritsu LMR Master

NEON Indoor Mapping
TRX NEON Signal Mapper and command software shows mapping in real time

TRX NEON Signal Mapper
Test when GPS is not available, deliver real-time 3D location, for indoor measurement applications

Bug Hunting With Anritsu's Spectrum Master

버그를 찾을 수 있는 Anritsu 스펙트럼 마스터
숨겨진 송신기, 그리고 버그를 찾기란 쉬운일이 아닙니다. 그래서 이러한 작업을 수행하기 위한 적절한 도구가 필요합니다. 버그를 찾기 위한 모든 것을 다 갖춘 Anritsu의 Spectrum Master 를 소개합니다

GPS를 이용한 커버리지 매핑
안리쓰의 E-시리즈 스펙트럼 마스터와 사이트 마스터 및 셀 마스터를 사용하면, GPS와 적용 범위 매핑 시 지도 위에 직접 RSSI 측정을 중첩 할 수 있습니다. 수집 된 데이터는 이미지 파일 혹은 원본 파일 형태로 저장하여 밖으로 이동 될 수 있습니다.

DTV Single Frequency Network Measurement Solution

안리쓰의 DTV 단일 주파수 네트워크 측정 솔루션
단일 주파수 네트워크를 사용하는 경우 주파수 간섭을 해결하는 방법에 대해 알아보십시오.

easyMap Tools – Obtaining Registration Key for MapQuest Sourced Maps

easyMap Tools - REG Key
This tutorial will show you how to obtain a MapQuest API key.

Indoor Mapping with Anritsu Handheld Analyzes

안리쓰 휴대용 분석기를 이용한 인도어 매핑(indoor mapping)
인도어 매핑은 실내 환경에서의 수신 신호 세기를 맵핑하는 기능을 제공합니다.

안리쓰 간섭 위치 매핑
스펙트럼 분석기는 넓은 주파수 범위 상에서 정확한 RF 전력 측정 기능을 제공합니다.

Measuring Digital Television Transmitter Impairments

디지털 텔레비전 송신기 장애 측정
디지털 텔레비전 송신기를 설치 및 유지 보수할 때 기술자는 측정 결과를 통해서 일반적인 장애를 파악할 수 있어야 합니다.

Anritsu Spectrum Analyzers Reveal Hidden Transmitters
High performance handheld spectrum analyzers are ideal for detecting and locating hidden transmitters because you can easily carry the instrument when hunting for the transmitter.

Spectrum Master E-Series의 새로운 P25 Option
FCC에서의 새로운 협대역 법규의 관점에서 특히 P25 커뮤니티에 관련된 커버리지 매핑과 간섭 분석 등 E-Series Spectrum Master 휴대용 스펙트럼 분석기 제품에 사용할 수 있는 새로운 옵션을 검토합니다.

Spectrum Master MS271xE - Master Radio Frequency

무선 주파수를 마스터하는 Spectrum Master MS271xE
규제 요건은 늘어나고 있습니다. 비용을 줄이면서 이에 부합해야 하는 압력은 점차 커지고 있습니다. 그리고 항상 시스템 가동 시간을 개선하는 것이 최우선입니다. Spectrum Master™가 이 모든 것을 도와드립니다.

Anritsu Wireless Remote Tools Tutorial Video

Wireless Remote Tools
Tutorial explaining how to access, monitor, and control devices remotely

Anritsu Supports 8MHz ISDB-T Channel Bandwidths

안리쓰의 8MHz ISDB-T 채널 대역폭 지원
안리쓰는 디지털 텔레비전 휴대 분석기 범위에서 8 MHz ISDB-T 측정을 지원하게 되어 자랑스럽게 생각합니다. 실제로 이러한 기능을 갖춘 장비 제공업체는 우리뿐입니다.

Automated ISDB-T Digital TV Field Measurements

자동화된 ISDB-T 디지털 TV 현장 측정
세계는 아날로그에서 디지털 지상파 방송으로 전환되고 있으며 더욱 인기 있는 것으로 채택된 기술 중 하나로 ISDBT 시스템을 들 수 있습니다.

Line Sweep Tools
Line Sweep Tools (LST) 은 산업 표준 휴대용 소프트웨어 툴에 구축된 차세대 PC 기반 포스트 프로세싱 툴입니다. LST는 효율적으로 라인 스위프 트레이스를 보고용으로 조작합니다.

Over the Air Field Testing
Simplify and speed up the process of carrier aggregation measurement within LTE and LTE-A.

HHSPA 기지국 측정 소개 동영상 3
easyTest Tools을 이용한 측정

HHSPA 기지국 측정 소개 동영상 2
휴대용 스펙트럼을 이용한 LTE 기지국 측정방법 소개

HHSPA 기지국 측정 소개 동영상 1
LTE 기지국 측정 소개 PT

	Option	Description
	MS2712E-0010	Bias Tee
	MS2712E-0009	20 MHz BW Demod
	MS2712E-0031	GPS Built-in Receiver (Requires Antenna, sold separately)
	MS2712E-0019	High Accuracy Power Meter (Requires USB Power Sensor)
	MS2712E-0029	Power Meter
	MS2712E-0025	Interference Analyzer (Option 31 recommended)
	MS2712E-0027	Channel Scanner
	MS2712E-0431	Coverage Mapping (requires Option 31)
	MS2712E-0444	EMF Measurement System
	MS2712E-0090	Gated Sweep
	MS2712E-0020	Tracking Generator
	MS2712E-0509	AM/FM/PM Analyzer with Coverage Mapping (Options 31 and 431 are required for utilization of coverage mapping feature)

	MS2712E-0880	GSM/GPRS/EDGE Measurements (Requires Option 9)

	MS2712E-0881	W-CDMA/HSPA+ Measurements (Requires Option 9. Option 31 recommended.)

	MS2712E-0882	TD-SCDMA/HSPA+ Measurements (Requires Option 9. Requires Option 31 for full functionality.)

	MS2712E-0883	LTE/LTE-A FDD/TDD Measurements (Requires Option 9. Requires Option 31 for full functionality.)
	MS2712E-0886	256 QAM Demodulation for LTE Measurements (Requires Option 883)
	MS2712E-0887	NB-IoT Analyzer (Requires Option 9)

	MS2712E-0884	CDMA/EV-DO Measurements (Requires Option 9. Requires Option 31 for full functionality.)

	MS2712E-0885	WiMAX Fixed/Mobile Measurements (Requires Option 9. Requires Option 31 for full functionality.)

	MS2712E-0030	ISDB-T Digital Video Measurements (Requires Option 9)
	MS2712E-0032	ISDB-T SFN Measurements (Requires Option 9)
	MS2712E-0079	ISDB-T BER Measurements (Requires Option 30, cannot be ordered with Option 751)

	MS2712E-0064	DVB-T/H Digital Video Measurements (Requires Option 9)
	MS2712E-0078	DVB-T/H SFN Measurements (Requires Option 9)
	MS2712E-0057	DVB-T/H BER Measurements (Requires Option 64, cannot be ordered with Option 751)

	MS2712E-0752	CPRI LTE RF Software (Requires option 759.)
	MS2712E-0753	OBSAI LTE RF Software (Requires option 759.)
	MS2712E-0759	RF Over Fiber Hardware (Must be ordered with option 752 or 753.)

	MS2712E-0413	Ethernet Connectivity
	MS2712E-0098	Standard Calibration to Z540
	MS2712E-0099	Premium Calibration to Z540 plus test data
