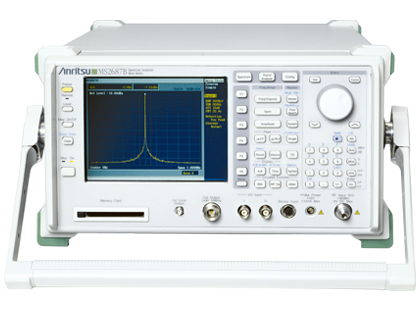

스펙트럼 분석기

MS2687B

이 제품은 생산 중단되었습니다 대체 모델: MS2690A , MS2691A , MS2692A , MS2830A

다운로드

개요
라이브러리

Overview

기능
설명

최대 20MHz의 히로시 분해능대역폭
고속변조 해석·고속掃引·고확실도측정
32GHz까지 대응한 파워 meter 기능을 내장
소형·경량

스펙트럼 애널라이저 MS2687B은, RBW20 MHz까지 커버한 광대역신호의 해석에 최적인 스펙트럼 애널라이저입니다. 마이크로파 밴드에서의 저잡음, 고다이내믹 레인지, 저위상잡음으로 뛰어난 기본성능을 가지고 있어, 외부 mixer와의 병용으로 110 GHz까지의 신호 해석이 가능합니다. 게다가, 무선LAN측정 소프트웨어(옵션)과 파워 meter 기능(옵션)을 추가하는 것으로, 5 GHz대를 사용하는 무선LAN기기나 디바이스의 개발·제조에 있어서, 스펙트럼 해석·변조 해석·파워 측정을 1대로 행하는 것이 가능합니다.

application software를 인스톨하는 것에 의해, W-CDMA/GSM/CDMA2000/CDMA20001xEV-DO/TD-SCDMA등 다양한 스탠다드에 준거한 송시계의 평가를 행할 수 있습니다.

주파수	주파수범위	9kHz～30GHz
	밴드 구성	밴드	주파수범위	【미쿠사하모니쿠스】차수 [N]
		0	9kHz～3.2GHz	1
		1-	3.15～6.3GHz	1
		1+	6.2～7.9GHz	1
		2+	7.8～15.3GHz	2
		4+	15.2～30GHz	1
	주파수 스팬	설정 범위:0Hz,및 5kHz∼30GHz, 확실도:± 1.0% (밴드0, 1),± 2.5% (밴드2, 4)
		*싱글 밴드掃引, datapoint1001포인트에 있어서
	분해능대역폭(RBW) [3dB대역폭]	설정 범위:300Hz∼3MHz (1, 3시퀸스) ,5MHz ,10MHz ,20MHz (0밴드)
		*수동설정 및 스팬에 따라서 자동설정의 바꿔침이 가능
		확실도:±20% (300Hz∼10MHz),± 40% (20MHz)
		선택도 (60dB:3dB):≤15:1
진폭	수준 측정	측정 범위:평균 잡음 수준∼+30dBm
		최대입력 수준
		연속 평균 전력:30dBm(RF ATT:≥10dB)
		피크 펄스 입력:+47dBm(펄스 폭:≤1μs, duty비:≤1%, RF ATT:≥30dB)
		직류 전압:0Vdc
		표시 평균 잡음 수준
		분해능대역폭 300Hz, 비디오 대역폭 1Hz, RF ATT 0dB, 검파 모드 SAMPLE에 있어서
		≦-124dBm+f[GHz]dB （1MHz～2.5GHz、밴드0）
		≦-120dBm+f[GHz]dB （2.5～3.2GHz、밴드0）
		≦-115dBm （3.15～7.9GHz、밴드1）
		≦-113dBm （7.8～15.3GHz、밴드2）
		≦-103dBm （15.2～30.0GHz、밴드4）
		잔류 리스폰스:RF ATT 0dB, 입력 50Ω종단에 있어서
		≦-100dBm （1MHz～3.2GHz、밴드0）
		≦-90dBm （3.15～7.8GHz、밴드1）
주파수掃引	掃引시간	설정 범위:10ms∼1000s *수동설정 및 스팬, RBW, VBW에 응해서 자동설정
		설정 분해능:5ms(5ms∼1s), 상위 3자리(≥1s)
		확실도:±3%
시간축掃引	掃引시간	설정 범위/분해능:1∼50μs (1, 2, 5시퀸스), 100μs∼4.9ms ( 100μs분해능),
		5.0ms∼1s (5ms분해능), 1∼1000s (상위3자리 설정)
		확실도:±1%
치수·질량	-	320(W)×177(H)×411(D)mm(핸들, 발, 전커버, fan cover를 제외하는 ),≤ 16kg (공칭 값)
