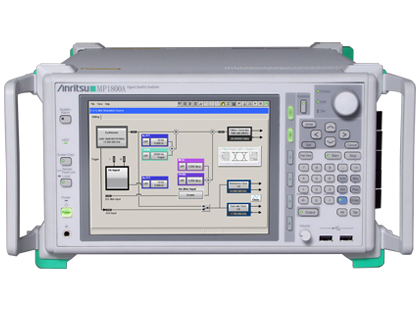

Signal Quality Analyzers MP1800A

Signal Quality Analyzers

MP1800A
이 제품은 생산 중단되었습니다 대체 모델: MP1900A
다운로드
Overview

The MP1800A is a model scheduled to be discontinued.

See here for recommended alternative models


  • 0.1 Gbit/s~32.1 Gbit/s의 비트 에러율 테스트
  • 외부 MUX/DEMUX로 64.2 Gbit/s BER 테스트
  • 높은 품질(12ps 상승/하락 시간) 및 낮은 지터(8ps p-p)의 PPG 파형, 최대 3.5 Vp-p
  • 초고감도 에러 검출기(10mV 전형적)
  • 외부 MP1825B를 사용하는 32.1 Gbit/s 4탭 엠퍼시스
  • 동기화된 패럴렐 BER 및 크로스토크 측정 최대 32채널
  • 지터 내성 테스트 최대 32.1 Gbit/s
    • SJ 최대 2000 UI. 250 MHz에서 고변조 주파수 SJ 최대 1UI
    • 듀얼 톤 SJ, RJ, BUJ 및 SSC
    • 반주기 지터(홀수/짝수 지터)
  • PON 및 EDFA 루프 회로 테스트를 위한 버스트 측정
  • 유연하고 확장 가능한 플러그인 모듈 설계
  • 32.1 Gbaud 4PAM/8PAM 생성기 및 정밀한 4PAM BER 측정
  • 1 Tbit/s Next Gen. High-Speed Transmission Testing (32G x 32ch)
  • 패시브 이퀄라이저

제품정보：


신호 품질 분석기 MP1800A는 확장이 용이한 플러그인 모듈 형식의 비트 에러 측정기(BERT)입니다. 업계 최고 품질 및 최고 진폭의 신호를 출력할 수 있는 펄스 패턴 발생기(PPG) 모듈을 탑재하고 있으며, 최고 입력 감도를 가진 에러 검출기(ED) 모듈을 탑재하고 있습니다. 플랫폼은 버스트 패턴, 배스튜브 지터 및 아이 다이어그램 측정을 포함한 신호 분석을 지원합니다. 장치 지터 내성 테스트를 지원하는 내장 지터 변조 소스를 사용해서 SJ, RJ, BUJ, SSC 등과 같은 다양한 지터 타입을 발생시킬 수 있습니다.

MP1800A BERT는 100GbE(25Gx4), OTU-4(28Gx4), 32G DP-QPSK, CEI-28G, 32G FC, Infiniband EDR(26G) 등의 다양한 애플리케이션에 대해 신호 강도 분석으로 0.1에서 32.1Gbit/s까지의 넓은 범위의 비트 레이트를 지원합니다. 또한, MP1800A를 비트 에러율 테스트를 지원하는 MP1821A MUX 및 MP1822A DEMUX와 조합해서 CEI-56G-VSR 등과 같은 차세대 애플리케이션을 지원하기 위한 업그레이드를 쉽게 할 수 있습니다.

MP1800A-시리즈 PPG 또는 ED 모듈당 채널 수를 1ch, 2ch 또는 4ch 중에서 선택할 수 있고, 32Gbit/s에서 최대 8개 채널까지 멀티 채널 동기가 가능합니다. 따라서, AOC, CFP, CXP, QSFP+ 모듈 등 각 채널을 동시에 측정할 수 있으며, 크로스토크나 스큐 내력을 평가할 수 있습니다.

SQA의 PPG 모듈은 최대 3.5Vp-p의 출력을 제공하며, EA 및 EML 등과 같은 변조기의 평가를 지원합니다. E-PON, G-PON, 10GE-PON용 광모듈의 평가로서 IEEE나 ITU-T 규격에 준거한 버스트 데이터와 보조 신호의 생성뿐 아니라, 생성한 버스트 데이터와 보조 신호의 출력 타이밍을 SQA 자동화할 수 있기 때문에 평가 시간을 단축시키고 평가 품질을 향상시킵니다.

ED 모듈은 최고 수신 감도 0mV의 고감도로 1초 이하의 고속 Auto Adjust (임계 레벨/위상 포인트의 자동 검출)가 가능하며, 그렇기 때문에 AOC 등 저출력 진폭 디바이스를 정확하고 효율적으로 측정할 수 있습니다. Clock Recovery 옵션을 설치하면 다른 Tx 및 Rx 클록을 가진 SERDES의 스트레스 지터 내성 테스트를 가능하게 하며, 원 박스 내의 AOC 등과 같이 클록이 없는 장치의 BER 측정을 가능하게 합니다.

J1621A 및 J1622A는 패시브 리니어 이퀄라이저로 고주파 트랜스미션 라인 왜곡의 충격을 개선하는 데 도움이 됩니다. 이것은 PCB 트레이스 손실을 보상하고 EYE 개방을 개선하기 위해서 ED에 연결할 수 있습니다. 고감도 ED MU183040B/MU183041B와 조합함으로써 이들 이퀄라이저는 낮은 아이 개구의 PHY 디바이스의 BER 및 지터 내성 테스트를 할 수 있습니다.

지터 변조기는 광폭 지터 주파수 250 MHz에서 최대 1UI의 넓은 진폭을 발생시켜 리시버 지터 내성 테스트를 받기에 충분한 여유를 보장합니다. 또한, 275 fs rms(공칭) 내재적 지터는 대단히 낮아서 지터 변조가 OFF일 때뿐만 아니라 0UI가 지터 ON으로 설정되었을 때에도 낮은 지터 진폭에서도 정확한 측정을 보증합니다. 더구나, RJ, BUJ, SSC 및 듀얼 톤 SJ를 지원할 뿐만 아니라, 최신 표준인 EI-28G, 100 GbE 등도 지원합니다. 낮은 내재적 지터 PPG, 4탭 엠퍼시스, 고감도 ED 아이 개구 보정을 위한 이퀄라이저 및 자동 측정 소프트웨어가 탑재된 안리쓰의 MP1800A는 지터 내성 테스트에 이상적인 토털 솔루션입니다.

4 탭 엠퍼시스 MP1825B 기기와 MP1800A를 조합하면 CEI-28G, 32G FC 및 InfiniBand EDR(26G) 등과 같이 최대 32.1Gbit/s의 고속 상호 접속 표준을 위한 프리 엠퍼시스를 지원합니다. 각각의 탭은 독립적으로 변환할 수 있으므로, 정확한 프리 엠퍼시스가 상시 보장됩니다. MP1825B 4탭 엠퍼시스 기기를 DUT에 가능한 한 가깝게 외부 리모트 헤드로 위치시키면 케이블 로스 및 ISI로 인해 발생하는 신호 열화의 영향을 최소화하며, 그렇게 해서 DUT 인터페이스에서 최고의 신호 품질 보장을 유지합니다.

MP1800A는 4 PAM/8PAM 컨버터 MZ1834A/MZ1838A를 사용하는 고속 백플레인 및 400 GbE 인터페이스의 특성에 필요한 고품질, 저S/N, 4PAM 및 8PAM 데이터 신호를 발생하도록 설정할 수 있습니다. 이들 4PAM 아이 패턴의 비트 에러도 동시에 측정할 수 있습니다. MP1800A는 롱 메모리 프로그램 가능 패턴 기능과 원하지 않는 에러를 필터링하는 데 사용되는 4PAM 신호의 정확한 BER 측정으로 이상적인 플랫폼입니다.
사양

■ Signal Quality Analyzer MP1800A

  슬롯 수   6 slots
  LCD 디스플레이   8.4 인치 컬러 TFT, 800×600화소
  주변기기 인터페이스   VGA 출력 (SVGA), USB 1.1 (포트 3개)
  원격 인터페이스   GPIB [MP1800A-001], LAN (포트 2개) [MP1800A-002]
  치수 및 중량   320 (가로) × 177 (세로) × 450 (폭) mm, ≤13kg (모듈 제외)



■ 28G/32Gbit/s PPG MU183020A

  모델 번호   옵션 없음   MU183020A-001
  작동 비트 레이트   2.4 Gbit/s ~ 28.1 Gbit/s   2.4 Gbit/s ~ 32.1 Gbit/s



  모델 번호   MU183020A-012   MU183020A-013   MU183020A-022   MU183020A-023
  출력 부수   2 (Data, xData)   2 (Data, xData)   4 (Data1, xData1,
  Data2, xData2)		   4 (Data1, xData1,
  Data2, xData2)
  진폭/출력 레벨   0.5 Vp-p ~ 2.0 Vp-p   0.5 Vp-p ~ 3.5 Vp-p   0.5 Vp-p ~ 2.0 Vp-p   0.5 Vp-p ~ 3.5 Vp-p



■ 28G/32Gbit/s 4ch PPG MU183021A

  모델 번호   옵션 없음   MU183021A-001
  작동 비트 레이트   2.4 Gbit/s ~ 28.1 Gbit/s   2.4 Gbit/s ~ 32.1 Gbit/s



  모델 번호   MU183021A-012   MU183021A-013
  출력 부수   8 (Data1, xData1, Data2, xData2,
  Data3, xData3, Data4, xData4)		   8 (Data1, xData1, Data2, xData2,
  Data3, xData3, Data4, xData4)
  진폭/출력 레벨   0.5 Vp-p ~ 2.0 Vp-p   0.5 Vp-p ~ 3.5 Vp-p



■ 28G/32Gbit/s High Sensitivity ED MU183040B

 모델 번호.  옵션 없음  MU183040B-001
 작동 비트 레이트  2.4 Gbit/s ~ 28.1 Gbit/s  2.4 Gbit/s ~ 32.1 Gbit/s



 모델 번호.  MU183040B-010  MU183040B-020
  입력 부수  2 (Data, xData)  4 (Data1, xData1, Data2, xData2)
 입력 감도  EyE Amplitude  15 mVp-p (typ.), ≤25 mVp-p
 28.1 Gbit/s, Single-end, PRBS231-1		  15 mVp-p (typ.), ≤25 mVp-p
 28.1 Gbit/s, Single-end, PRBS231-1
 EyE Height  10 mVp-p (typ.)
 28.1 Gbit/s, Single-end, PRBS231-1		  10 mVp-p (typ.)
 28.1 Gbit/s, Single-end, PRBS231-1



  모델 번호.  MU183040B-022  MU183040B-023
  작동 비트 레이트  2.4 Gbit/s ~ 28.1 Gbit/s  25.5 Gbit/s ~ 32.1 Gbit/s
  타켓 루프 대역폭  Bit-rate/1667, Bit-rate/2578, Variable
 3 MHz to 17 MHz (1 MHz Step)		  Bit-rate/1667, Bit-rate/2578



■ 28G/32Gbit/s High Sensitivity 4ch ED MU183041B

 모델 번호.  옵션 없음  MU183041B-001
 작동 비트 레이트  2.4 Gbit/s ~ 28.1 Gbit/s  2.4 Gbit/s ~ 32.1 Gbit/s



 모델 번호.  MU183041B-010
  입력 부수  8 (Data1, xData1, Data2, xData2, Data3, xData3, Data4, xData4)
 입력 감도  EyE Amplitude  15 mVp-p (typ.), ≤25 mVp-p
 28.1 Gbit/s, Single-end, PRBS231-1		  15 mVp-p (typ.), ≤25 mVp-p
 28.1 Gbit/s, Single-end, PRBS231-1
 EyE Height  10 mVp-p (typ.)
 28.1 Gbit/s, Single-end, PRBS231-1		  10 mVp-p (typ.)
 28.1 Gbit/s, Single-end, PRBS231-1



  모델 번호.  MU183041B-022  MU183041B-023
  작동 비트 레이트  2.4 Gbit/s ~ 28.1 Gbit/s  25.5 Gbit/s ~ 32.1 Gbit/s
  타켓 루프 대역폭  Bit-rate/1667, Bit-rate/2578, Variable
 3 MHz ~ 17 MHz (1 MHz Step)		  Bit-rate/1667, Bit-rate/2578



■ 12.5 GHz 4 port Synthesizer MU181000B

 주파수 범위   0.1 GHz ~ 12.5 GHz
  출력 부수   포트 4개
  지터 변조 함수   사용 가능(MU18100B-001)



■ Jitter Modulation Source MU181500B

  지터 클럭 출력   MU181000B 또는 외부 합성기
 주파수 범위   MU181000B 조합: 켜짐
  0.800 001 GHz ~ 1.562 500 GHz
  1.600 001 GHz ~ 3.125 000 GHz
  3.200 001 GHz ~ 6.250 000 GHz
  6.400 001 GHz ~ 12.500 000 GHz
  12.800 002 GHz ~ 15.000 000 GHz

  MU181000B, 조합: 꺼짐 또는 외부 합성기
  0.8 GHz ~ 15 GHz
  내부 변조 소스   SJ, RJ, BUJ, SSC



■ 14 GHz Clock Distributor MU181800B

 주파수 범위   0.1 GHz ~ 14 GHz
  배포 수   포트 5개



■ 14 Gbit/s PPG MU181020B

  작동 비트 레이트   0.1 Gbit/s ~ 14 Gbit/s (MU181020B-002)



  모델 번호   옵션 없음   MU181020B-011   MU181020B-012   MU181020B-013
  진폭/출력 레벨   H: 0V, L: -1.0 V   0.25 Vp-p ~ 2.5 Vp-p   0.05 Vp-p ~ 2.0 Vp-p   0.5 Vp-p ~ 3.5 Vp-p



■ 14 Gbit/s ED MU181040B

  작동 비트 레이트   0.1 Gbit/s ~ 14 Gbit/s
  입력 감도   20 mVp-p (타입) (14 Gbit/s, PRBS231-1)
  클럭 복구   사용 가능 (MU181040B-020)



■ 4PAM Converter MZ1834A

  출력 부수  2 (Data, xData)
 변조 형식  4PAM
  진폭/출력 레벨  0.238 Vp-p ~ 0.475 Vp-p (nominal): with MU183020A-022 or MU183021A-012 2V option, 0 ~ 3 level
 0.238 Vp-p ~ 0.832 Vp-p (nominal): with MU183020A-023 or MU183021A-013 3.5V option, 0 ~ 3 level
  입력 부수  4 (Data1, xData1, Data2, xData2)
 진폭/입력 레벨  0.5 ~ 3.5 Vp-p
 Insertion 손실  -16 dB (nominal, Data_n input to Data output)



■ 8PAM Converter MZ1838A

  출력 부수  2 (Data, xData)
 변조 형식  8PAM
  진폭/출력 레벨  0.139 Vp-p ~ 0.441 Vp-p (nominal): (with MU183021A-012 2V option, 0 ~ 7 level)
 0.139 Vp-p ~ 0.772 Vp-p (nominal): (with MU183021A-013 3.5V option, 0 ~ 7 level)
  입력 부수  6 (Data1, xData1, Data2, xData2, Data3, xData3)
 진폭/입력 레벨  0.5 Vp-p ~ 3.5 Vp-p
 Insertion 손실  Data1: -16 dB, Data2: -24 dB, Data3: -28 dB (nominal, Data_n input to Data output)



관련 링크
Applications

MP1800A 시리즈는 다음과 같은 용도에 솔루션을 제공합니다:

다음에 대해 이용 가능한 애플리케이션 소프트웨어:

  • Eye Margin. Q Measurement, ISI를 사용한 Bit Error Analysis, Eye Diagram, 및 Bathtub(표준 임베디드 애플리케이션)
  • 지터 발생 및 지터 내성 테스트
  • SONET/SDH/1 GbE/10 GbE Pattern Editor
  • PON
