mp1900a-signalqualityanalyzer

Signal Quality Analyzer-R

MP1900A
MP1900A 시리즈는 NRZ 및 PAM4와 같은 고속 네트워크 인터페이스와 PCI Express/USB 등 버스 인터페이스 모두의 올인원 물리 계층 측정을 지원하는 8 슬롯 모듈 식 고성능 BERT입니다.
견적 요청
다운로드
Overview
PAM4테스트 솔루션
  • 최대 512Gbit / s의 전송 용량
  • PAM4 PPG/ED (MU196020C/MU196040B)
    Baud rate of 2.4 to 64.2 Gbaud*1
    멀티 채널 확장 성 4ch PAM4/NRZ
    고속 Tr / Tf 6.0 ps (20 to 80%) (일반값)*2
    낮은 잔류 지터 데이터 출력 ≤108 fs rms
    노이즈와 왜곡의 고품질 데이터 출력
    4 탭 엠 퍼시스 (가변 범위 20 dB)
    ISI 조정 기능
    FEC 패턴 발생 기능
    Stressed 마진 BER < E-12*3
    내장 클럭 복구
    PAM4 패턴 편집기, 심볼 오류 측정
  • 지터 부가 내력 측정 기능 (SJ / RJ / BUJ / SSC)
  • 전압 노이즈 부가 기능(Common/Differential/White Noise)
  • DUT의 BER 카운터를 사용하여 지터 내력 측정이 가능
*1: ED (Over 32.1 G)은 미래 대응
*2: 32, 64 Gbaud에서 J1789A를 사용할 때
*3: CEI 호환 PAM4 Stressed 파형 입력시
PAM4 Solution (Max. 64 Gbaud at 1CH)
PAM4 Solution (Max. 64 Gbaud at 1CH)
고속 시리얼 버스 인터페이스 테스트 솔루션 (PCI Express, USB, Thunderbolt)
  • 최대 512 Gbit/s의 전송 용량, 1대에 최대 16 ch까지 확장 가능(32 Gbit/s 2 ch PPG x 8 슬롯 사용시)
  • 고속 네트워크와 PCI Express 등의 버스 인터페이스의 테스트를 1대로 지원
  • 새로운 광대역 32 Gbit/s SI PPG/ED (MU195020A / MU195040A)
    • 비트율 2.4 Gbit/s ~ 32.1 Gbit/s
    • NRZ/PAM4 대응
    • 10 탭 엠퍼시스
    • 가변 ISI 기능
    • 멀티 밴드 CTLE (8 Gbit/s, 16 Gbit/s, 28 Gbit/s 대역)
    • 낮은 잔류 지터 데이터 출력 Typ. 115 fs rms
    • 고감도 데이터 입력Typ. 15 mV (Eye height)
    • 1 ch/2 ch 선택 가능
  • PCI Express 링크 트레이닝, LTSSM 분석(MU195020A/MU195040A/MX183000A-PL021 사용시)
  • USB 링크 트레이닝, LTSSM분석(MU195020A/MU195040A/MX183000A-PL022 사용시)
  • 지터 부가, 내력 측정 기능(SJ / RJ / BUJ / SSC, MU181500B/MX183000A-PL001 사용시)
  • 전압 노이즈 부가 기능(코먼/차동/화이트 노이즈, MU195020A/MU195050A 사용시)
NRZ Solution (Max. 32 Gbit/s at 1ch)
NRZ Solution (Max. 32 Gbit/s at 1ch)

What's New

MP1900A PN Skew Evaluation Solution Demonstration Video
MP1900A PCIe® 6.0 Rx and Tx LEQ Tests Demonstration Video

AI 및 머신러닝의 확산이 가속화되면서, 대량의 데이터를 고속으로 처리하기 위한 데이터 센터, 네트워크 및 스토리지 시스템의 수요가 증가하고 있습니다. 이러한 배경에서 PCI-SIG는 PCIe 7의 기본 사양을 제정 중입니다. PCIe 6과 동일하게 PCIe 7은 PAM4(4레벨 펄스 진폭 변조)를 변조 방식으로 사용하며, 전송 속도를 64 GT/s에서 128 GT/s로 향상시켰습니다.

Signal Quality Analyzer-R MP1900A 시리즈는 고성능 8슬롯 모듈형 BERT입니다. 32 Gbit/s 다채널 PPG/ED, 64 Gbaud PAM4 PPG/ED를 지원하며, 다양한 측정 애플리케이션에 맞춰 확장이 가능한 지터/노이즈 인젝션 기능을 제공하여 점점 고속화되는 디바이스의 신호 무결성 분석에 적합합니다.

PAM4 PPG/ED MU196020C/MU196040B와 새로 개발된 Re-Driver MU196060A를 올인원 MP1900A에 통합함으로써 PCIe 5(NRZ) 규격 적합성 시험의 최악의 조건 구성을 간소화하는 동시에, 고성능 이퀄라이저를 통해 최적의 리턴 패스(return path)에 대한 정밀한 Rx LEQ 평가를 지원합니다. 또한 본 솔루션은 PCIe 6의 링크 트레이닝과 PCIe 7의 Rx 평가를 지원하여 PCIe 6 CEM 및 PCIe 7 기본 사양에 대한 조기 검증을 가능하게 합니다.

Target Applications
100 GbE/200 GbE/400 GbE/800 GbE, CEI-25G/28G/56G/112G, InfiniBand EDR/HDR, Fibre Channel, PCIe 1-7, CXL2/3, Thunderbolt 1/2/3/4, USB3.2/4 v1/4 v2, SAS-3/-4, DP1.4/2.0/2.1, DDR5, Optical module, SERDES, AOC, High-speed Interconnect

Anritsu MP1900A BERT for Ethernet and PCI Express of data-center
규격

download데이터시트 보기

대표 규격

  • Signal Quality Analyzer-R MP1900A
항목 규격
액정 표시 12.1인치 WXGA 1280 x 800
원격 인터페이스 GPIB, LAN
모듈 슬롯 8슬롯
외부기기 인터페이스 USB x6, VGA x1, HDMI x1
OS Windows 10
전원 AC100 V~AC 120 V, AC 200 V~AC 240 V
50 Hz~60 Hz
소비전력 1350 VA 이하
치수/질량 340 (W) x 222.5(H) x 451 mm(D)/20 kg 이하(모듈 제외)
  • Noise Generator MU196050B*1
항목 규격
채널 수 1
주파수 (DMI) 정현파: 2 GHz ~ 10 GHz
진폭 (DMI*2) 0 ~ 200 mVp-p (차동)
출력 제어 (DMI) ON/OFF 전환 가능 (DMI/CMI와 외부 입력은 상호 배타적이며 선택 가능)
(DMI/CMI는 동시 출력 가능)
주파수 (CMI*) 정현파 (Sinusoidal wave)
  저대역: 100 MHz ~ 1 GHz
  고대역: 1 GHz ~ 6 GHz
진폭 (CMI*2) 0 ~ 250 mVp-p (싱글엔드)
출력 제어 (CMI) ON/OFF 전환 가능 (DMI/CMI와 외부 입력은 상호 배타적이며 선택 가능)
(DMI/CMI는 동시 출력 가능)

*1: ⚠반드시 Pick OFF Tee J1793A 표준 액세서리와 함께 사용하십시오.
*2: 동축 케이블 J1948A(0.4 m, SMA 커넥터)와 Pick-off Tee J1793A(pick-off 경로)를 노이즈 출력에 연결하고, J1793A의 OUT 단자에 34VKF50A 및 동축 케이블 J1821A(0.8 m, K 커넥터)가 연결된 지점의 끝단을 측정 포인트로 정의합니다.

  • PAM4 PPG MU196020C
항목 규격
동작 속도 Expert BERT 애플리케이션 선택 시: 2.4 Gbaud ~ 32.1 / 58.2 / 64.2 Gbaud
PCIe 1–7 BERT 애플리케이션 선택 시: 2.4 Gbaud ~ 64.2 Gbaud
출력 수 1
출력 진폭 NRZ: 70 ~ 800 mVp-p, 2 mV 스텝 (싱글엔드)
PAM4: 70 ~ 800 mVp-p, 1 mV 스텝 (싱글엔드)
PAM3: 48 ~ 532 mVp-p, 1 mV 스텝 (싱글엔드)
코딩 NRZ, PAM4, PAM3
오프셋 기준 Vth
오프셋 –2.0 × 아이 진폭/2 ~ +3.3 × 아이 진폭/2 Vth, 1 mV 스텝 (싱글엔드)
엠퍼시스 (Emphasis) 4 Tap
채널 에뮬레이터 Normal: 로드된 S-파라미터에 해당하는 전송 경로가 PPG 출력 데이터 신호에 연결된 파형을 에뮬레이션 및 출력
Inverse: 로드된 S-파라미터에 해당하는 전송 경로의 역특성이 연결된 파형을 에뮬레이션 및 출력
전송 경로 손실 보상용

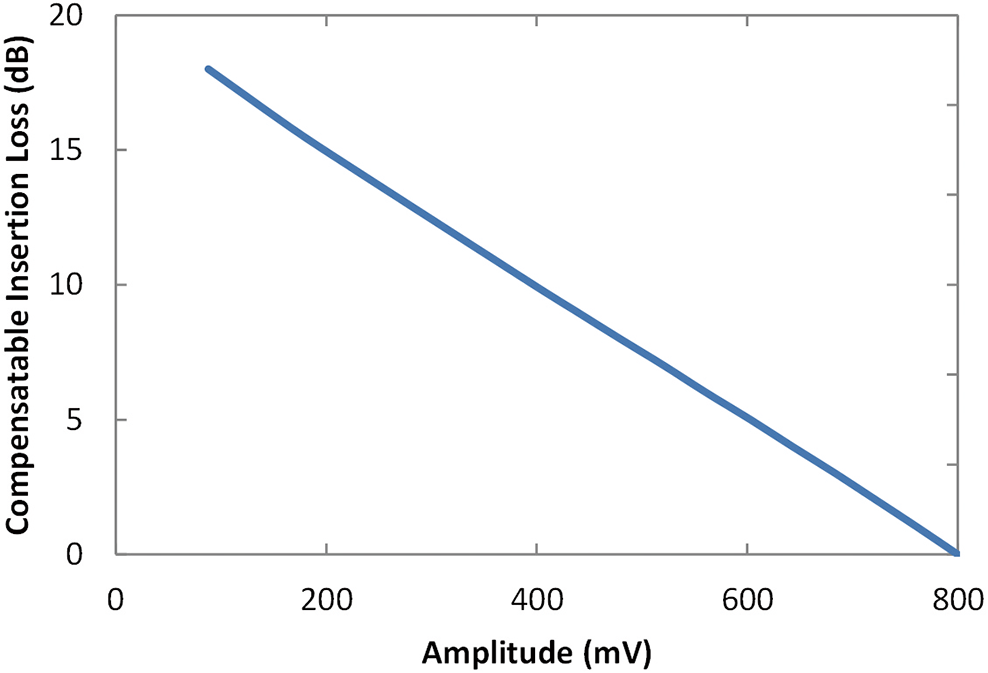

아래 그래프는 보상 가능한 삽입 손실의 대표적인 한계를 나타내며, 모든 S-파라미터 파일에 대해 동일한 방식으로 보상이 보장되지는 않습니다.
typical limit values for compensable insertion loss
PAM4 3 Eye 독립 가변 지원, 20% ~ 50%, 1 mV 스텝 (아이 진폭 기준)
(PAM4 진폭: 0/3 레벨을 100%로 정의)
PAM4 패턴 표준 준수 PAM4 패턴:
  QPRBS13-CEI, QPRBS31-CEI
  PRBS13Q, PRBS31Q, SSPRQ, Square Wave
  QPRBS13, JP03A, JP03B, 송신기 선형성(Transmitter Linearity)
  PRBS13Q(Infiniband), PRBS23Q, PRBS31Q(Infiniband)
  PRBS31Q(Fiber Channel) 등
에러 삽입 Bit, MSB 에러, LSB 에러, LSB&MSB 에러, RS-FEC 심볼 에러, PCIe6 FEC 심볼 에러
상승/하강 시간 (20~80%) Typ. 6.0 ps, 32, 64 Gbaud에서 J1789A 사용 시
Typ. 7.0 ps, 32, 64 Gbaud에서 J1790A 사용 시
100 GHz 대역폭의 샘플링 오실로스코프 사용
출력 커넥터 V 커넥터 (J)
저잔류 지터 (Intrinsic RJ) ≤ 108 fs rms
01 반복 패턴을 사용한 지터 분석 함수 결과 기준 (64 Gbit/s에서 규정)
신호 대 잡음 및 왜곡비 (SNDR) PCIe7* (PAM4): Typ. 35 dB

*: 다음 조건에서 보정 수행 및 오실로스코프의 잔류 노이즈 제거 시:
진폭: 0.8 Vp-p (차동), J1793A Pick OFF Tee 사용, 시험 패턴: PRBS13Q

  • PAM4 ED MU196040B
항목 규격
동작 속도 (PAM/NRZ) 2.4 Gbaud ~ 32.1 Gbaud 또는 58.2 (PAM4) / 64.2 (NRZ) Gbaud (옵션 선택)
채널 수 1
입력 진폭 NRZ: ≤32.1G: 0.05 ~ 1.0 Vp-p; >32.1G: 0.1 ~ 1.0 Vp-p
PAM4: ≤32.1G: 0.3 ~ 1.0 Vp-p; >32.1G: 0.4 ~ 1.0 Vp-p
입력 감도 (아이 높이) NRZ: 26.5625 Gbaud에서 19 mV; 53.125 Gbaud에서 21 mV
PAM4: 26.5625 Gbaud에서 23 mV; 53.125 Gbaud에서 36 mV
클록 복구 (옵션) 2.4 ~ 32.1 Gbaud; 51 ~ 58.2 Gbaud
이퀄라이저 (옵션) 저주파 이퀄라이저 (≤1 GHz, typ. 2 dB) + DFE (typ. 1.4 dB)
PAM4 패턴 SSPRQ, PRBS13Q, PRBS31Q 등
PAM4 카운터 MSB, LSB, Symbol 0 ~ 3 (옵션)
입력 커넥터 V (f)
  • 21G/32G bit/s SI PPG MU195020A
항목 규격
Operation Bit Rate (NRZ) 2.4 Gbit/s ~21 Gbit/s 또는 32.1 Gbit/s
채널 수 1 또는 2
출력 진폭 0.1 Vp-p ~1.3 Vp-p (Single-end)
0.2 Vp-p ~2.6 Vp-p (Differential)
엠퍼시스 10 탭
Channel Emulator Normal: S 파라미터를 통해 삽입 손실을 에뮬레이트
Inverse: S 파라미터의 삽입 손실을 De-Emphasis 보상
S-Parameter file: S2P,S4P
ISI CEI-28G/25G의 나이퀴스트 주파수의 손실 설정에 의해 ISI를 에뮬레이트 출력
응용 부품 J1758A ISI Board와 세트로 손실 제어 가능
Insertion Loss 설정: 1.5~25 dB 0.01 dB step @Nyquist Frequency
0~25 dB 0.01 dB step @1/2Nyquist Frequency
Tr/Tf (20-80%) Typ. 12 ps
랜덤 지터 Typ. 115 fs rms
PCI 링크 트레이닝 대응(MX183000A-PL021/PL022/PL025)
Output Connector K (f)
  • 21G/32G bit/s SI ED MU195040A
항목 규격
작동 비트율 (NRZ) 2.4 Gbit/s ~21 Gbit/s 또는 32.1 Gbit/s
채널 수 1 또는 2
입력 진폭 0.05 Vp-p ~1.0 Vp-p (Single-End)
0.1 Vp-p ~2.0 Vp-p (Differential)
입력 감도 (Eye Height) 15 mV(Eye Height 28.1 Gbit/s)
30 mV/Eye（28.1 Gbaud, PRBS15, PAM4）
CTLE 피크 주파수 14, 8, 4 GHz
게인 0~-12 dB
Clock Recovery 있음, SSC대응
PCIe and USB 링크 트레이닝 대응 (MX183000A-PL021/PL022/PL025)
Output Connector K (f)

MP1900A는 MP1800A 시리즈 모듈을 사용할 수 있습니다. 자세한 내용은 Selection Guide 를 참조하십시오.

관련 링크
응용 분야

MP1900A 시리즈는 다음과 같은 용도에 솔루션을 제공합니다:

Tektronix and Anritsu Solution
PCI Express 5.0 Test System

Teledyne LeCroy and Anritsu Solution
PCI-Express and Type-C Interface Test System

관련 링크
라이브러리
이미지
mp1900a-signalqualityanalyzer-front-top
mp1900a-signalqualityanalyzer-xr
mp1900a-signalqualityanalyzer-front

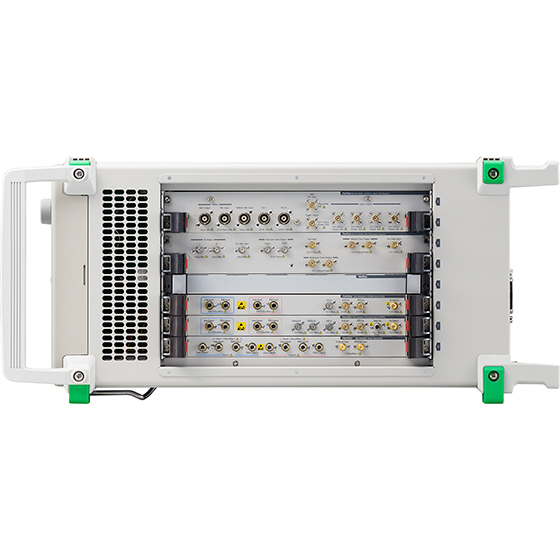

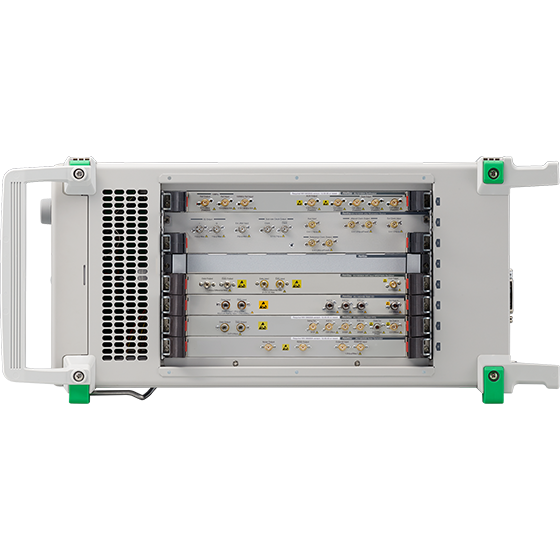

mp1900a-signalqualityanalyzer-side

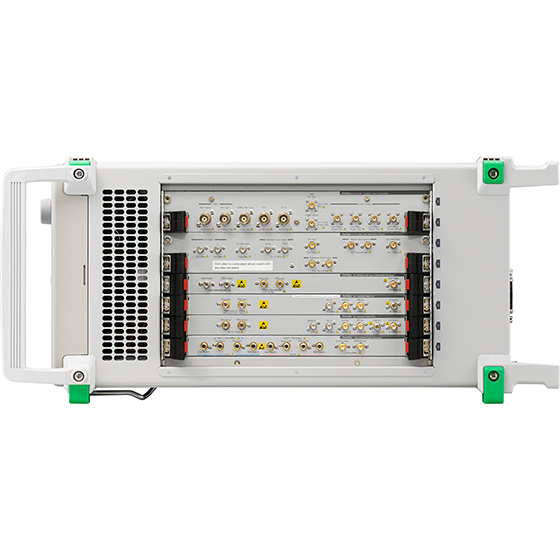

Signal Quality Analyzer-R MP1900A
