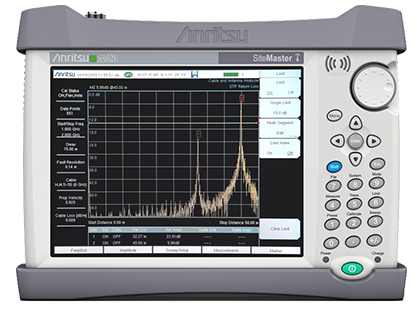

Site Master 소형 케이블 & 안테나 분석기(스펙트럼 분석기 지원) S362E

Site Master 소형 케이블 & 안테나 분석기(스펙트럼 분석기 지원)

S362E
2 MHz to 6 GHz combined with 9 kHz to 6 GHz Spectrum Analyzer, less than 6 lbs, with resistive 8.4 inch daylight touchscreen, supports wireless service providers, contractors, and installers
Overview

오늘날 빠르게 진화하는 무선 통신 시장을 따라잡기 위해서는 현재 설치 중인 새로운 3G 및 4G 외에도 기존 네트워크를 효율적으로 유지할 수 있도록 지원하는 도구가 필요합니다. 그리고 시장이 계속 확장함에 따라 그 어느 때보다 많은 기지국에 서비스를 제공해야 합니다. 즉, 스위프를 신속하게 완료하고, 보정을 즉각적으로 수행하며, 현장에 있는 동안 고속 트레이스 이름 지정을 실행해야 합니다.

S362E Site Master는 Anritsu에 기대하는 사용 편의성, 풍부한 기능, 동급 최고의 가격 대비 성능을 제공하는 동시에 이 모든 기능을 수행합니다. 가장 열악한 현장 조건을 처리할 수 있도록 설계된 S362E Site Master 통합형 케이블, 안테나 분석기 및 스펙트럼 분석기는 사용자의 생산성을 크게 향상시키고 기존의 '장애 후 수리' 유지보수 모델을 큰 문제가 되기 전에 작은 문제를 식별하여 해결하는 유지보수 모델로 변환합니다.

Compatible with the Smart Aligner Android application for the generation of site close out reports including antenna alignment results from Multiwave tools and line sweep results.

Cable and Antenna Analyzer Highlights

  • Measurements: Return Loss, VSWR, Cable Loss, Distance-To-Fault, Phase
  • 2-port Transmission Measurement: High/Low Power
  • Sweep Speed: 1 msec/data point, typical
  • Display : Single or Dual Measurement Touchscreen
  • Calibration: OSL, InstaCal, and FlexCal
  • Bias Tee: 32 V internal

Spectrum and Interference Analyzer Highlights

  • Measurements: Occupied Bandwidth, Channel Power, ACPR, C/I, Spectral Emission Mask, PIM Hunting
  • Interference Analyzer: Spectrogram, Signal Strength, RSSI, Signal ID
  • Dynamic Range: > 95 dB in 10 Hz RBW
  • DANL: -152 dBm in 10 Hz RBW
  • Phase Noise: -100 dBc/Hz max @ 10 kHz offset at 1 GHz
  • Frequency Accuracy: <+ 50 ppb with GPS on

스탠다드

  • 케이블, 안테나 분석기: 2 MHz – 6 GHz
  • 스펙트럼 분석기: 9 kHz – 6 GHz
  • 반사 손실, 케이블 손실, VSWR, DTF(Distance-To-Fault)
  • 현장에서 입증된 설계: 배터리 수명 4시간, 밝은 곳에서도 선명하게 볼 수 있고 내구성 높은 초소형 경량 디스플레이
  • 직관적인 메뉴 방식의 터치스크린 사용자 인터페이스
  • USB 연결, 내장형 터치스크린 키보드
  • PIM Hunting
  • PIM Alert (a downloadable easyTest™ script)
  • Compatible with SweepMasters SkyBridge Tools cloud-based trace management tool
  • 기본 3년 무상보증 제공 (배터리는 1년 무상보증)

Line Sweep Tools (LST)
Anritsu Line Sweep Tools (LST) is the latest generation of Handheld Software Tools, an industry standard. This PC based post-processing software efficiently manipulates line sweep and PIM traces for reporting purposes.

easyTest Tools (eTT)
easyTest Tools allows users to Create work instruction files on their PC, Deliver these files by e-mail, and then Display work instructions on supported instruments and modes. These easyTest™ files provide step-by-step instructions for both the test setup and instrument operation.

easyMap Tools (EMT)
easyMap Tools provides maps in formats that Anritsu's handheld spectrum analyzers can use for either coverage mapping or interference hunting. It helps users find and prepare geo-referenced maps and building floor plans for use by Anritsu handheld Spectrum Analyzers.

Wireless Remote Tools
Wireless Remote Tools™ is Anritsu's remote control software, available as a free download. It works with many of our Handheld RF Instruments. The Wireless Remote Tools software allows users to wirelessly monitor and control a wide range of Anritsu handheld RF instruments. Wireless Remote Tools provides a solution for the times when it is not practical to be close to the instrument.

Master Software Tools (MST)
Master Software Tools (MST) allows Anritsu handheld Spectrum Analyzer users to Capture, Analyze, and Document traces and measurements taken with a wide variety of Anritsu handheld spectrum analyzers.

분야
  • 무선 서비스 제공업체, 하청업체, 군사, 항공 우주, 방위 및 공공 안전 분야에서 케이블 & 안테나 설치 및 유지보수
  • TMA(Tower Mounted Amplifier), 송수 전환기, 다이플렉서, 필터의 2-포트 측정
  • 위상 정합 케이블
  • 안테나 동조
  • 스펙트럼 모니터링
  • PIM Hunting
  • 송신기 검증: 점유 대역폭, 채널 전력, 인접 채널 전력비(APCR)
  • 셀룰러 시스템, 육상 이동 무선 시스템, Wi-Fi의 간섭 분석
  • 신호 강도 매핑
  • 2G/3G/4G 신호의 전계 분석
  • 전계 강도 측정
옵션
옵션 설명
icon-HiAccuracy.gif S362E-0010 가변 전압 바이어스 티
S362E-0021 2-포트 전송 측정
S362E-0031 GPS 내장형 수신기(안테나 부품 번호 2000-1528-R, 별도 판매)
S362E-0019 고정확도 전력계(USB 전력 센서 필요)
S362E-0029 전력계
S362E-0025 간섭 분석기
S362E-0027 채널 스캐너

 EMF-icon.jpg S362E-0444 EMF 측정
icon-CW.gif S362E-0028 CW 신호 발생기(CW 신호 발생기 키트 필요, 부품 번호 69793)

icon-vector.gif S362E-0090 게이트된 스위프
  S362E-0509  AM/FM/PM Analyzer with Coverage Mapping (Options 31 and 431 are required for utilization of coverage mapping feature)
  S362E-0413  Ethernet Connectivity

S362E-0098 표준 Z540 보정
S362E-0099 프리미엄 Z540 보정과 테스트 데이터
