X線検査機

エントリーモデル

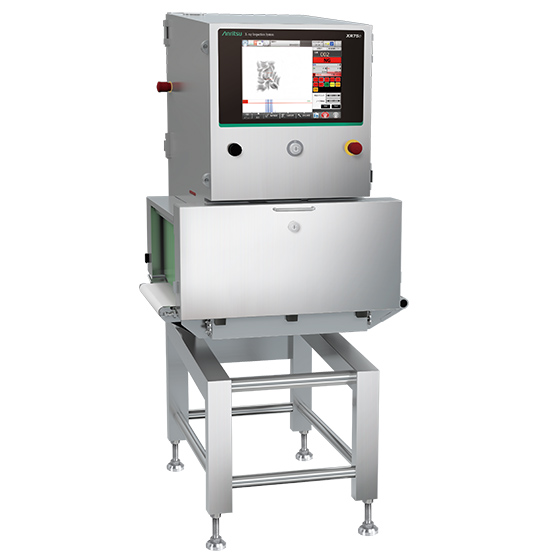

X線検査機 XR75eシリーズは、品質検査に求められる主要な機能にフォーカスすることで、価格を抑えたX線検査機です。

お問い合わせ

食品の安全を誰でも簡単に

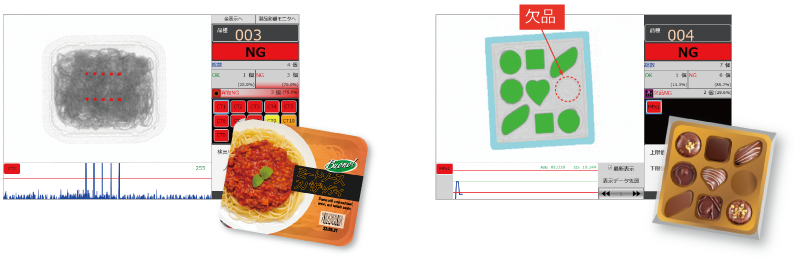

X線検査機 XR75eシリーズは、品質検査に求められる主要な機能にフォーカスすることで、お求めやすい価格を実現しました。XR75シリーズの検出アルゴリズムを搭載し、金属などの硬質異物だけでなく、石やガラスなどの軟質異物など、幅広い異物に対して高い検出感度を発揮します。異物検査はもちろん、欠品検査や形状検査などを併用して複合検査を行うこともできます。

優れた操作性

15インチタッチパネル
視認性の良い15インチタッチパネルを搭載しています。

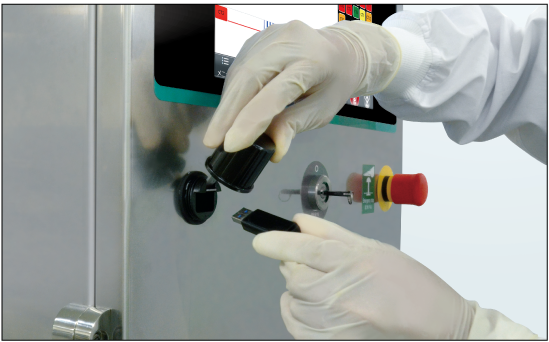

X線画像や生産データを簡単保存
EthernetおよびUSBメモリのインターフェースを標準搭載しており、X線画像や統計データの出力が可能です。また、QUICCAソフトウェア（別売り）を導入すれば、生産状況をリアルタイムに把握し、データベースから必要な情報を簡単に抽出することができます。

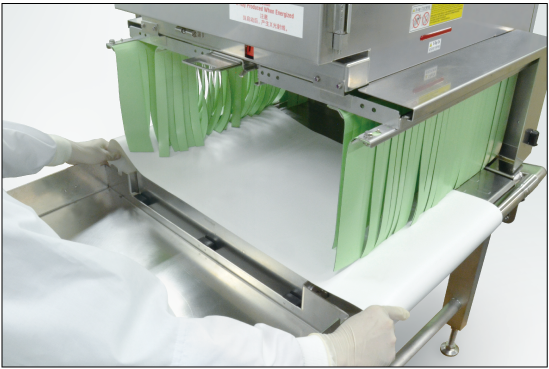

簡単メンテナンス
搬送ベルトやローラの着脱が工具無しで簡単に行えます。防水、防塵が必要な環境の場合はオプションで対応可能です。

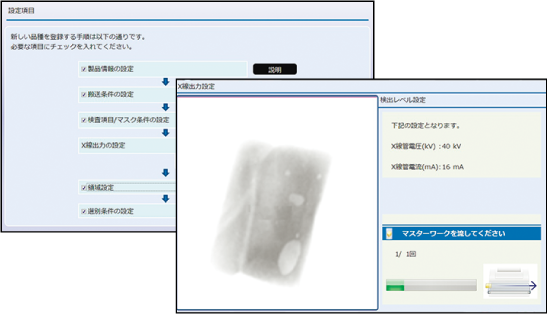

豊富なガイダンス機能
新規の製品登録やトラブル時には、画面上のガイダンスに従うことで専門知識がなくても直感的に操作できます。

検査対象例

幅広い包装製品に対応します。

関連リンク

カタログダウンロード商談・お問い合わせはこちら

X線検査製品トップページへ >

製品概要
外観図
規格
ライブラリ

製品概要

特長
製品説明

X線検査機 XR75eシリーズは、主要な機能にフォーカスすることで価格を抑えたX線検査機です。
XR75シリーズの検出アルゴリズムを搭載し、幅広い異物に対して高い検出感度を発揮します。

検査品：一般包装品
保護等級：コンベア部…IP66相当、コンベア以外…IP40相当（オプションにてIP66相当）
X線出力：100W

本製品には、改変したlibmodbusおよび、u-bootが含まれています。お客様には、これらのソフトウェアのソースコードを入手、改変および再配布する権利があります。
ソースコードのご要求は、ページ上部にある「お問い合わせ」からご依頼ください。なお、ソースコードの内容などについてのご質問には、お答えできませんので、あらかじめご了承ください。

外観図

KXL7534AWCSE

注1）被検査品寸法が、L=300 mm以下の製品が検査対象となります。

関連リンク

規格

形名	KXL7534AWCSE
X線出力	管電圧 30～60 kV、管電流 0.4～3.3 mA、出力 100 W
安全性	1.0 μSv/h以下安全装置によるX線漏洩防止
表示方式	15インチカラーTFT液晶
操作方式	タッチパネル（タッチブザー付）
検査可能範囲^注1・注2	最大幅390 mm　最大高さ220 mm（外観図）
ベルト幅	420 mm
品種数	200 品種
ベルト速度^注3／搬送能力^注4	10 ～ 60 m/min 最大 5 kg
電源／消費電力^注5	100 VAC ～ 240 VAC、単相、47 Hz ～ 63 Hz、535 VA 以下（標準）
質量^注6	240 kg
使用環境	0℃ ～ 35℃、相対湿度 30% ～ 85%、ただし結露しないこと
保護等級^注7	コンベア部：IP66相当コンベア以外：IP40相当（オプションにてIP66相当）
外装	ステンレススチール（SUS304）

注1）被検査品寸法は、検査可能範囲を下回るようにしてください。
注2）被検査品寸法が、L=300 mm以下の製品が検査対象となります。
注3）品種ごとに速度設定が可能です。
注4）コンベア上の被検査品の総質量。
注5）許容電圧変動範囲は±10％以内です。
注6）オプションなしの状態の質量。
注7）コンベア部およびコンベア以外のオプションの防水保護等級は社内試験による自主判定に基づきIPX6相当、防塵保護等級は装置内部が負圧にならない条件下でIP6X相当です。コンベア以外の防水・防塵保護等級はIEC60529規格に準じた設計です。
