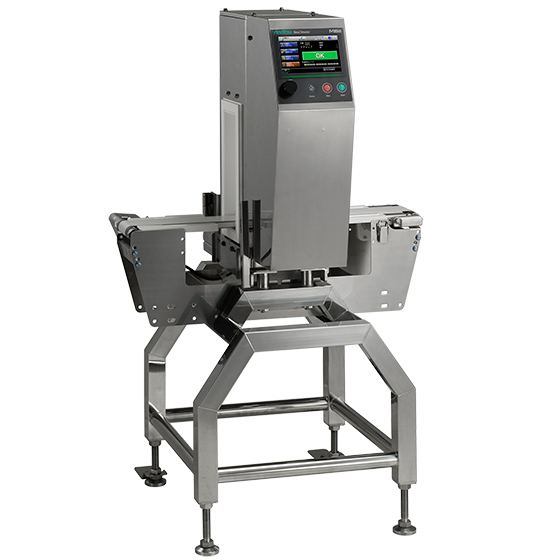

金属検出機［縦型モデル］：プラスチックボトルやビンなど高さのある商品（飲料・調味料）に混入した金属異物を検出

製品概要

特長
製品説明

プラスチックボトルやビンなど、高さのある商品（飲料・調味料）に適しています。

同時2周波磁界検出方式
最大通過幅：70 ～ 140 ｍｍ
保護等級：IP66相当 / IP30相当

本製品には、改変したu-bootが含まれています。お客様には、これらのソフトウェアのソースコードを入手、改変および再配布する権利があります。ソースコードのご要求は、ページ上部にある「お問い合わせ」からご依頼ください。なお、ソースコードの内容などについてのご質問には、お答えできませんので、あらかじめご了承ください。

サイズバリエーション

幅広いサイズバリエーションの中から、お選びいただけます。各サイズで防水タイプ／非防水タイプをご用意しておりますので、詳細はお問い合わせください。

		通過高さ　(mm)
非防水タイプ防水タイプ		190 185	280 275	430 425
通過幅　(mm)	70	◎	◎	◎
	100	◎	◎	-
	120	◎	◎	◎
	140	-	◎	-
	150	-	-	◎
	170	-	◎	◎
	200	-	◎	◎

関連リンク

規格

形名		KDS3008ABWT
通過高さ		275 mm
最大通過幅		100 mm
検出感度^注1	Fe球	φ0.3 mm
	SUS304球	φ0.6 mm
ベルト幅		80 mm
表示方式		7インチワイドカラーTFT 液晶
操作方法		タッチパネル（運転／停止／ホームボタンのみダイレクトキー）
品種数		最大200 品種
被検査品包装形態		アルミ蒸着包装品兼用
検出方式		同時2周波磁界検出方式
ベルト速度		5～90 m/min（品種ごとに速度可変）
搬送能力^注2		5 kg［オプションで15 kgまで対応。ただし、ベルト速度5～49 m/min］
金属検出時の処理方法		選別またはベルト停止および警報
電源		AC100 V ～ 240 V +10% −15%、単相、50/60 Hz
消費電力		200 VA、突入電流50 A（typ）（20 ms 以下）
質量		104 kg
使用環境		0℃～40℃、相対湿度30%～85%、ただし結露しないこと
保護等級^注3		IP66相当
外装		ステンレススチール（SUS304）
データ出力		USB ポート（USB 2.0）、イーサネットインタフェース（10BASE-T、100BASE-TX）は標準装備

注1）検査領域内における最高検出感度です。実際に使用する場合の検出感度は、異物の種類、被検査品の物性（品温・内容物・形状など）や使用環境により異なります。また、検出感度には一部、計算値による表記があり、ご用意できないテストピースもあります。
注2）コンベア上の被検査品質量の合計。注）選別方法により、適応できる被検査品の形状（長さ、幅、高さ）が異なります。
注3）防水保護等級は社内試験による自主判定に基づきIPX6相当。防塵保護等級は装置内部が負圧にならない条件下でIP6X相当です。

注）本機の騒音レベルは、70 dB(A)を超えません。
