MP2110A FUNCTIONS

縮短測量時間

節省時間

內建 BERT 和取樣示波器的多合一功能,可一次擷取各項測量結果並同時顯示眼圖。如此一來,評估多通道光學模組/裝置所需的全部測量結果可以一目瞭然,大幅縮短測量時間。

針對快速眼圖餘裕測試進行高速取樣

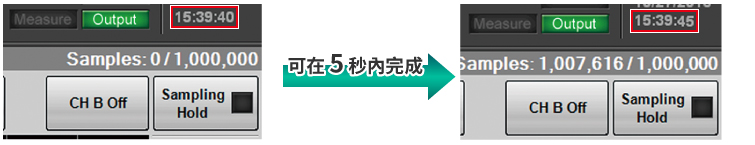

BERTWave MP2110A 可同時在 2 通道執行高達每秒 25 萬個樣本的高速取樣。此外,內建自動遮罩餘裕測試功能,約 5 秒即可擷取 100 萬個 25 Gbit/s 訊號樣本,相較於前代儀器,可大幅縮短 65% 的眼圖分析時間。

Reducing Eye Pattern

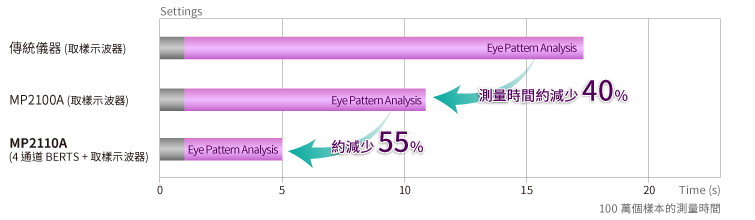

比較以 QSFP28 100 Gbit/s (25 Gbit/s x 4 通道) 測量的眼圖分析時間

Comparison of Sampling Speed

更精確的效能

取樣示波器效能

BERTWave MP2110A 取樣示波器具備出色效能,可充分滿足 100 GbE 和 OTU4 等光學模組及其光學裝置的測量需求。

  • 頻寬
    光學:35 GHz (SMF),25 GHz (MMF)
    電子:40 GHz
  • 靈敏度:–15 dBm (一般值,SMF)
  • O/E 雜訊:3.4 µW (一般值,SMF)
  • 固有抖動:200 fs rms (一般值)。(使用高精確度觸發選項)

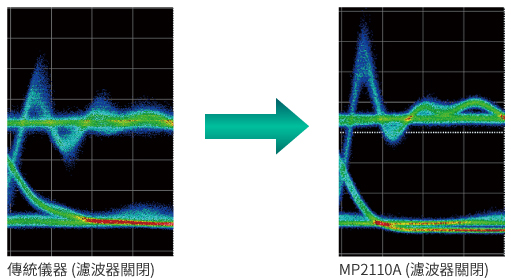

寬頻 O/E 可確實繪製直接調變光學訊號及光學模組 (適用於遠距通訊) 的特性,精確度優於前代儀器。

Accurate drawing due to Optical Module characteristics

此外,即時測量系統有訊號衰減的情形,–15 dBm (一般值,SMF) 的高靈敏度也能確保以光學交換器等裝置來測量 DUT 眼圖和遮罩餘裕;另一方面,取樣示波器取樣器的雜訊為 3.4 µW (一般值,SMF),也可安裝 200 fs rms (一般值) 的高精確度觸發選項,如此高的效能可確保精確測量,進而提高生產線的產量。

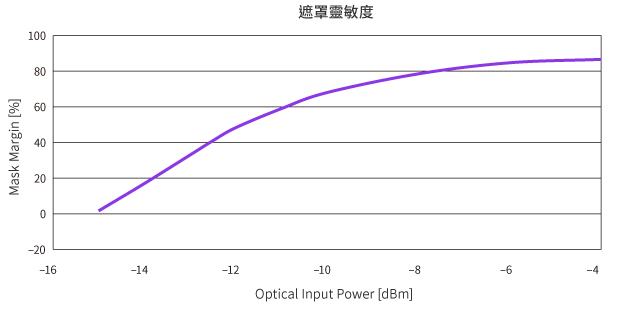

Mask Sensitivity
* 遮罩餘裕達到 0%(由光學雜訊計算出)(命中數為 0)時

典型的光學訊號波形
典型的光學訊號波形

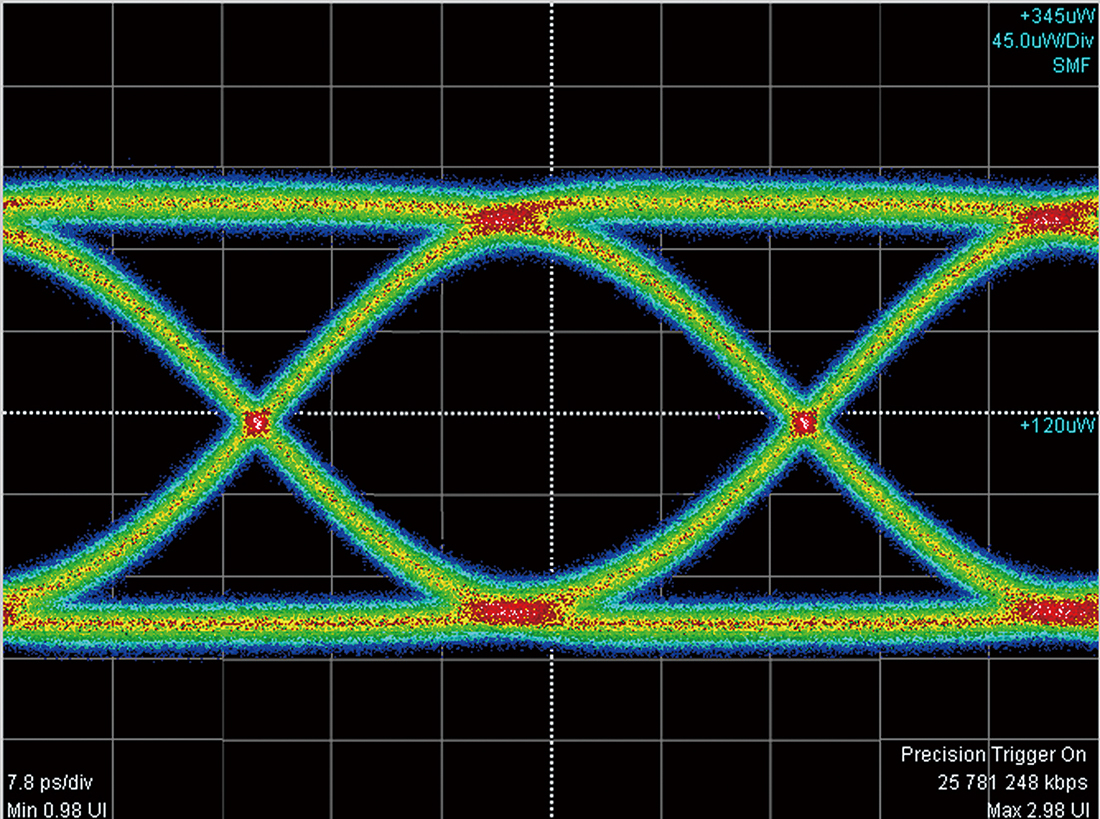

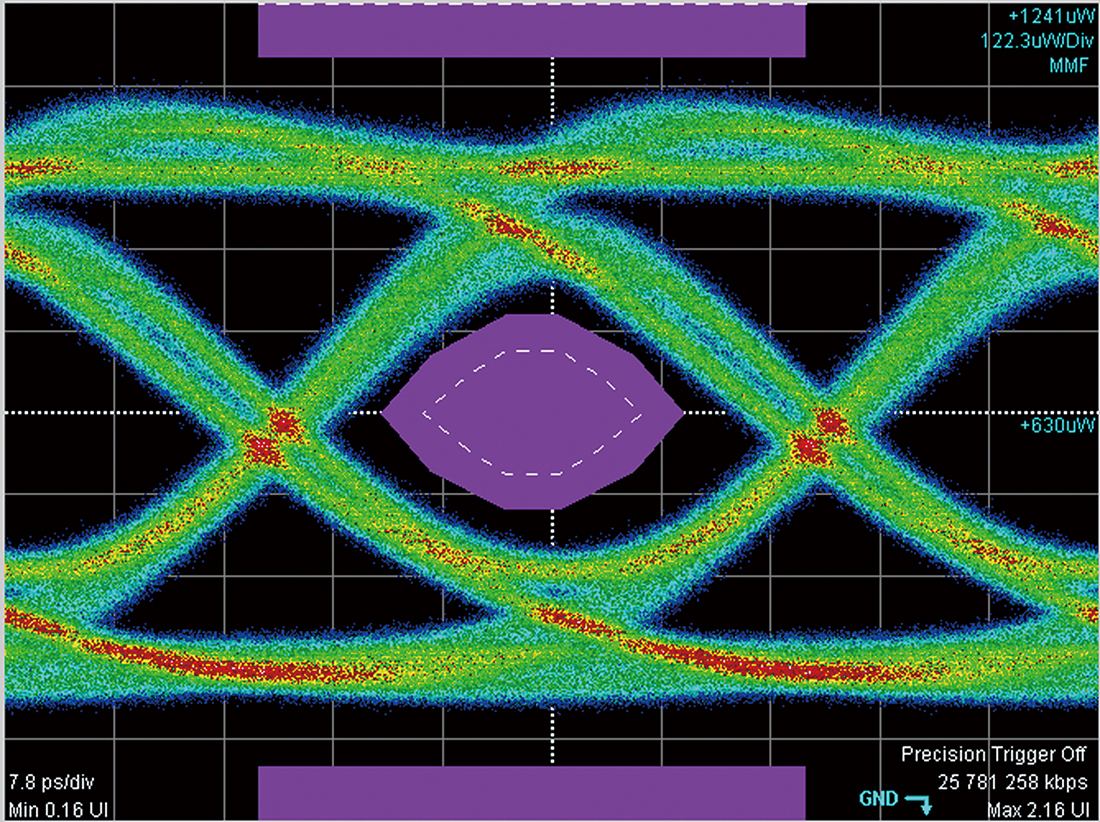

25.78125 Gbit/s 光學 (LN 調變器) (於 PRBS 31,啟用精準觸發選項)
寬頻作業頻率

在標準配置中,BERTWave MP2110A BERT 能以 24.3 Gbit/s 至 28.2 Gbit/s 的位元速率運作。此範圍還可選擇加以擴展,藉此支援 9.5 Gbit/s 至 14.2 Gbit/s 的位元速率,運用在 10 GbE 和 100 GbE 等各種應用。

PPG/ED Supported Bit Rates and Application Example

出色的 PPG/ED 效能

BERTWave MP2110A PPG 擁有僅 600 fs rms (一般值) 的低資料抖動,可精確測量光學模組、光學裝置等的特性。此外,25 mV (一般值) ED 可針對傳輸路徑損耗而導致的低振幅訊號進行 BER 測量,有利於提高 DUT 產量。

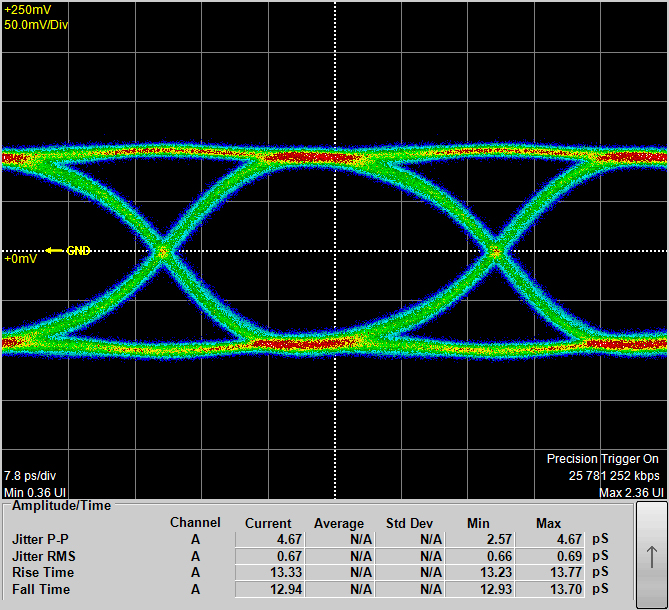

25.78125 Gbit/s 電子回送波形 (於 PRBS 31、振幅 200 mV、啟用精準觸發選項)

多樣測量功能

時間及振幅測試

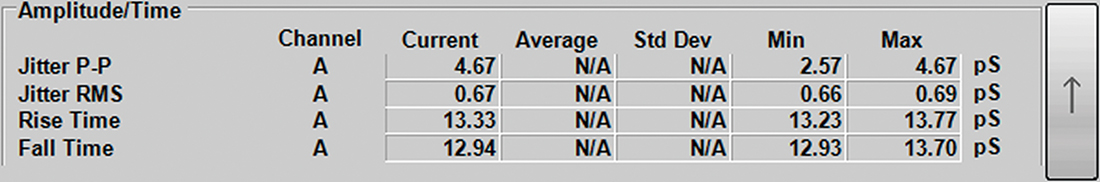

支援的測量包括 0 位準、1 位準、SNR、眼圖閉合率、眼圖振幅、眼圖高度、眼圖寬度、抖動 p-p 值、抖動 RMS、消光比、上升時間、下降時間、工作週期失真、平均功率及 OMA 等。

眼圖遮罩 / 遮罩餘裕度測試

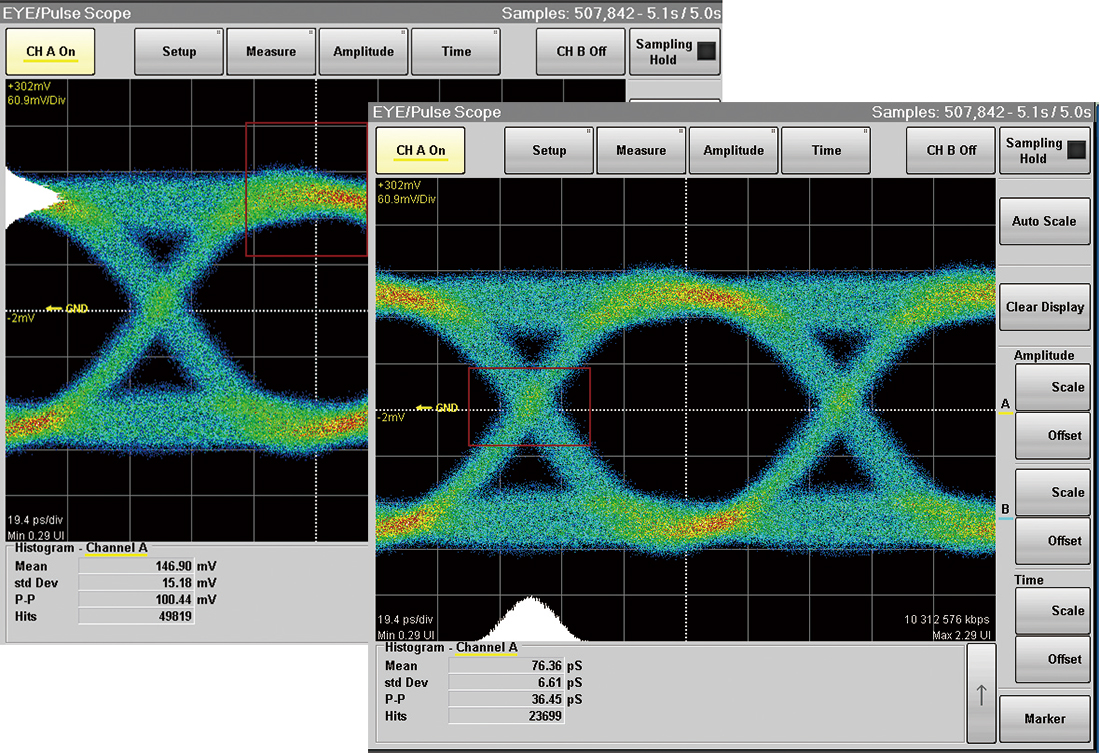

由於遮罩餘裕度測試會自動執行,因此測試很簡單。此外,由於遮罩餘裕度測試所需時間僅約一秒鐘,生產線的生產將可獲得提升,因為符合標準測量將在短時間內高速執行。

  • 在一秒鐘內自動測量
  • 即時餘裕測量
  • 可選擇的遮罩命中計數與比率

直方圖

由於可使用設定資料分配中的平均、標準誤差及散射來執行波形資料元件的分析,因此很容易進行疑難排解。

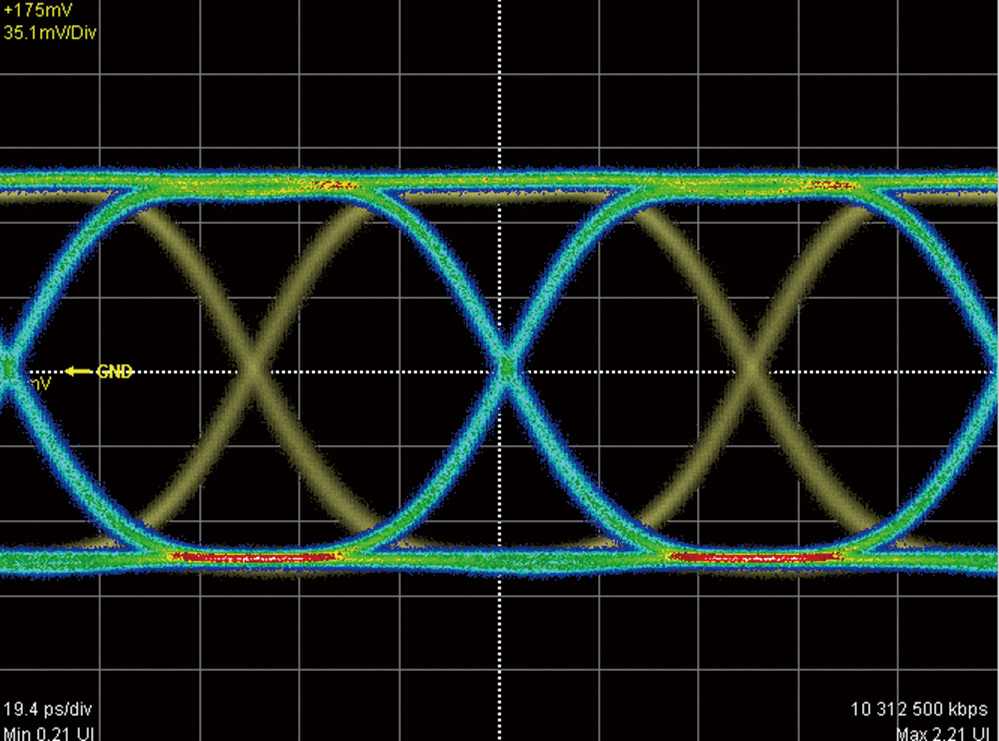

參考波型功能

儲存已測量的波形資料以供參考,可用於比較目前的資料與先前的資料。

操作簡便

各通道間可同步,只需設定 BERTWave MP2110A 的其中之一,便可同時設定所有通道,還能變更各通道的測試圖,因此十分便於進行主動式光纜 (AOC) 和直接附加纜線 (DAC) 系統等多通道傳輸設備所需的串音干擾測試。此外,最多支援 2 通道的光學眼圖分析。
MP2110A 亦保留 BERTWave 系列所有型號共通的簡單設定和易用介面;向下相容於 MP2100B 遠端指令,確保儀器升級不出錯。另一方面,內建 PC 可實現穩定運作,確保效能表現不受作業環境影響。

實現配置效益的測量系統

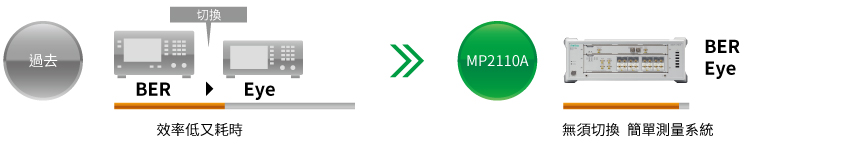

以往的測量系統極其複雜,不但需要獨立的 BERT 作為訊號源,另外必須以取樣示波器來進行眼圖分析。整合 BERT 和取樣示波器於一身的 BERTWave MP2110A 大幅簡化了測量系統的配置。

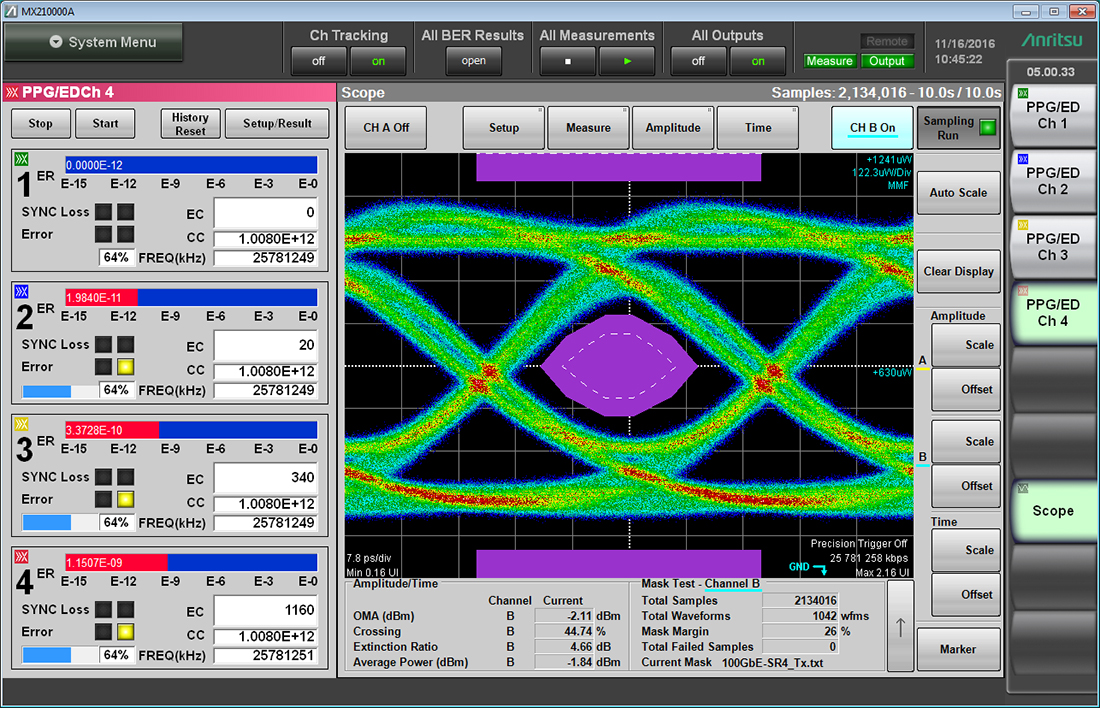

4 通道 BERT 和 2 通道取樣示波器安裝於同一機殼,測量系統更易於配置和控制,可同時對多通道 QSFP28 等類型的光學模組與光學裝置進行 Tx/Rx 測量。增加通道數,大幅加速多通道光學模組和裝置測量作業,省下冗長的測量時間。
