MT9085

OTDR - ACCESS Master

MT9085 Series
概述

download 閱覽產品手冊 download 閱覽產品簡介playVideo

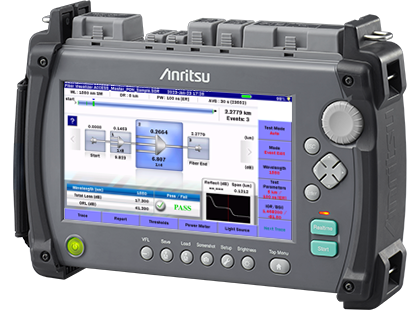

ACCESS Master MT9085 系列是一款輕巧的手持式多合一測試器,可用於執行光脈衝測試、光耗損/功率測量,以及光纖端面檢查。其適合各種應用,包括從幹線光纖(核心、都會、行動去程、行動前向回程)的安裝和維護,以至於收發電纜分支等存取網路的故障排除。

MT9085 除了保留前代機型使用硬體按鍵和旋鈕的直覺化操作,更升級加入大型 8 吋彩色 LCD 觸控螢幕。此外,Fiber Visualizer 功能也經過強化,提供可一目瞭然的光纖傳輸路徑確認。

光脈衝測試 (OTDR)

光脈衝測試用於測量光纖的傳輸耗損和光纖長度,還可偵測光纖連續性中斷等事件。本產品系列同時支援單模與多模光纖,並支援與測量環境對應的各種波長。簡單易用的 Fiber Visualizer 功能運用兩種即時掃描功能(高速、高 S/N),檢查光纖連線和彎曲的狀態,同時進行監控波形;用高精度偵測光纖事件(46 dB 最高動態範圍,≤0.8 m 盲區),並測量耗損。優異的波形品質支援短到長距離的光學測量,包含 PON 及實時測量。


光學功率/耗損測量

多合一的 MT9085 系列內建光源,以及功率與耗損測量功能,適合用於確認光纖的安裝狀態與故障狀況。


光纖端面檢查

光纖端面檢查功能使用選配的外接光纖鏡(另購),在 MT9085 主機螢幕上顯示光學連接器套管端面的狀況。光纖端面檢查極為重要,因為套管面上的灰塵和刮痕除了會對光纖迴路的傳輸品質造成重大影響,也會損及光脈衝測試及光耗損和功率測量的精準度。

相關解決方案:OTDR - ACCESS Master with Touchscreen

download 閱覽產品手冊 download 閱覽產品簡介playVideo

  • 8 吋 LCD,在陽光直射下也方便檢視
  • 搭配 LCD 觸控螢幕、旋鈕和專屬硬體按鍵使用,工作效率更佳
  • 簡單易用的 Fiber Visualizer 功能,助您輕鬆進行光纖路徑的分析
  • 熟悉的功能與操作方式,沿襲自前代 ACCESS Master 系列
    • 使用高速、高 S/N 即時掃描模式,快速找出光纖彎曲位置
    • 高精準度的事件偵測與耗損測量(46-dB 最高動態範圍,≤0.8 m 事件盲區)
    • 可辨識每個區分器事件,最多 1 × 128 分支
    • 內建光源、光功率計和選配的可見光源可用於進行光耗損測試與光功率測量
    • 選配的外接光纖鏡可用於進行光纖端面檢查

相關解決方案:OTDR - ACCESS Master with Touchscreen

選項
機型 類別
產品應用
OTDR 光學功率/耗損測量 (LS、OPM)
視覺光纖斷裂檢查 (VFL)
光纖端面檢查 (VIP)
波長 動態範圍
盲區(Fresnel)
盲區(Back Scatter)
特色 LS
*1
OPM
*2
VFL
*3
VIP
*4
MT9085A-053 標準型

一般用途、設備、存取、都會
1310/1550 nm SM 39/37.5 dB
≤1 m
≤5/5.5 m
安裝與維護標準機型
MT9085A-057 1310/1550/1625 nm SM 37/35.5/32.5 dB
≤1 m
≤6/6.5/7.5 m
支援維護檢查波形,可用於微彎曲分析
MT9085A-063 1310/1550 nm SM 39/37.5 dB
≤1 m
≤5/5.5 m
支援 SMF 和 MMF 的安裝與維護
850/1300 nm MM 29/28 dB
≤1 m
≤4/5 m
MT9085B-053 效能型

都會、長距離、PON 型 FTTx
1310/1550 nm SM 42/41 dB
≤1 m
≤5/5.5 m
安裝與維護標準機型
MT9085B-055 1310/1550 nm SM
1650 nm SM
41/41dB, 35 dB
≤1 m
≤5/5.5m, 6.5 m
內建濾波器,用於維護使用中的即時電路
MT9085B-056 1310/1490/1550 nm SM 42/41/41 dB
≤1 m
≤6/6.5/6.5 m
支援 FTTX/PON 安裝的安裝與維護
MT9085B-057 1310/1550/1625 nm SM 40/39/38 dB
≤1 m
≤6/6.5/7.5 m
支援維護檢查波形,可用於微彎曲分析
MT9085B-058 1310/1490/1550 /1625 nm SM 42/41/41/40 dB
≤1 m
≤7/7.5/7.5/8.5 m
支援 FTTX/PON 安裝的安裝與維護,以及部分的 CWD 波段分析
MT9085B-063 1310/1550 nm SM 42/41 dB
≤1 m
≤5/5.5 m
SMF/MMF 安裝與維護多合一支援
850/1300 nm MM 29/28 dB
≤1 m
≤4/5 m
MT9085C-053 高效能型

長距離、超長距離
1310/1550 nm SM 46/46 dB
≤1 m
≤3.8/4.3 m
安裝與維護標準機型
MT9085C-057 1310/1550/1625 nm SM 46/46/44 dB
≤1 m
≤3.8/4.3/4.8 m
支援維護檢查波形,可用於微彎曲分析

*1:標準內建
*2:標準內建(與 OTDR 相同的連接埠):光耗損測量需要選配的功率計(與 OTDR 不同的連接埠)
*3:選配內建
*4:選配外接
