無線連接測試儀 (WLAN Tester)

MT8862A
overview
What's NEW
  • 適用於CTIA / WFA CWG Ver. 2.1 Test Plan 的WLAN測量解決方案  NEW  View Leaflet

downloadView Product BrochuredownloadView Product IntroductionplayVideo

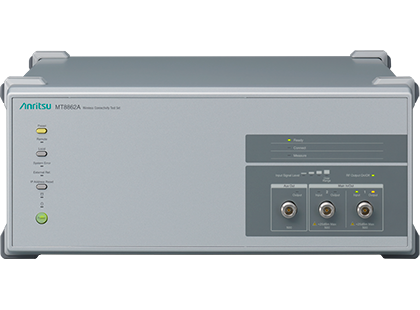

MT8862A(WLAN Tester)

無線連接測試儀 MT8862A是用來量測 IEEE802.11a/b/g/n/ac(2.4 千兆赫和5 千兆赫頻段) WLAN 裝置的TRx 射頻特徵。MT8862A 擁有連接被測器件(DUT)的標準 WLAN 通訊協定傳輸(WLAN訊令傳輸),在網絡模式下,可進行每個 TRx 性能項目的量測。

  • 實際運作條件下的射頻性能測試(網絡模式)

  • 通過利用 MT8862A 網絡模式和 TRx 射頻特徵,例如 Tx 功率或調變精度(EVM)等,可在實際運行條件下使用WLAN裝置進行測量。不需要直接控制 DUT 並打開專用測試模式,在實際載量的韌體條件下,可量化DUT射頻性能。

  • 簡單量測環境配置

  • MT8862A可模擬基地台(AP)和工作站(STA)建立使用 IEEE802.11a/b/g/n/ac WLAN通訊協定傳輸的 DUT 網絡連接。當建立連接後,可使用一般的 WLAN 通訊程序,而不需要特殊的工具和控制程序來測量射頻,不需要配置特殊的測量環境。

  • 2x2 MIMO 接收靈敏度和發射功率測試功能

  • 使用兩台 MT8862A 設備測量 2x2 MIMO 通訊的接收靈敏度及發射功率,非常適合評估 2x2 MIMO 通訊產品的 RF 特性

  • 可量測安全設置狀態下的設備

  • 支援WEP、WPA-Personal、WPA2-Personal 等 WLAN 加密技術,無須解除 DUT 的安全設置即可進行連接及量測。

  • 獨特的傳輸量測數據速率控制算法

  • MT8862A 的網路模式搭載了獨特的數據速率控制算法,可以用戶指定的數據速率進行傳輸量測。

  • 透過ACK計數所生成的失效率曲線進行Rx靈敏度量測

  • MT8862A 支援 Rx 靈敏度測量使用 ACK 訊框計數;DUT 發送的 ACK 訊框數量與 MT8862A 發送的測試數據封包支援包錯誤率 (PER);當利用設置功率電平範圍 (-120 至0 dBm)和步長降低功率電平時,數據封包會被發送,並自動生成 Rx 靈敏度的失效率曲線。含有媒體存取控制位址和有效負載長度的數據封包可進行實時配置,以測量不同數據速率。

  • Web瀏覽器GUI操作後立即連接

  • 在網頁瀏覽器上通過乙太網路電纜將 MT8862A 與個人電腦快速連接,在不需要測試安裝操作的情況下,即可完成 GUI 操作環境的安裝。
    透過 GUI 的網頁瀏覽器,便不需擔心與主機韌體的版本相容問題。此外,MT8862A 遠端控制端口支援動態主機配置協議客戶端功能,通過將個人電腦控制器和 MT8862A 連到同一個網絡上,可簡單控制主機和域名的設置。

  • 利用訊框捕獲日誌進行連線疑難排解

  • 擁有內建訊框捕獲日誌功能,MT8862A 可捕獲和保存訊框捕獲日誌,以發現並處理 DUT 的連接問題。捕獲日誌可在 *.pcap 格式下使用支援的應用程序查看,這將使分析 DUT 的連接問題變得更為簡單。

  • 使用連接驗證測試來傳輸網際協議數據

  • 在 MT8862A 背板的乙太網路端口可用於與外部服務器交換網際協議數據;連接到 DUT 上的個人電腦客戶端和連接到 MT8862A 上的外部服務器之間的網際協議連接可利用 ping 功能等進行檢查。



Related Solutions: Easy Evaluation of WLAN Device Wireless Section

downloadView Product BrochuredownloadView Product IntroductionplayVideo

WLAN 裝置的 RF TRx 量測功能

  • 網路模式:透過WLAN通訊協定傳輸(WLAN訊令傳輸)與 WLAN 裝置建立連接,可進行量測
  • 支援 IEEE802.11a/b/g/n/ac
  • 2x2 MIMO 接收靈敏度和發射功率測試功能
  • 支援安全 WEP、WPA-Personal 及 WPA2-Personal 無線網絡加密連接
  • 使用網際網路訊息控制協定回應信息進行 Tx 量測( Tx 功率、調變精度等)
  • 透過ACK計數所生成的失效率曲線進行Rx的包錯誤率(PER)的量測
  • 透過使用內建網路伺服器的網頁瀏覽器進行遠端控制和顯示量測結果
  • 透過捕獲和分析WLAN通訊協定傳輸以進行連接的疑難排解
  • 使用內建 IP 介面,向(從)外部服務器發送(接收) IP 數據
