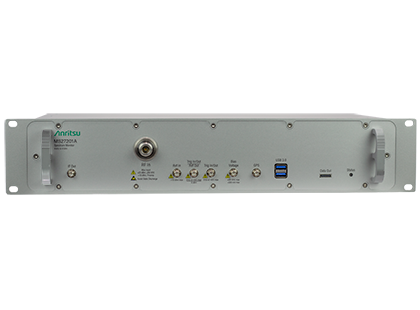

遠端頻譜監測器

• 9/14/20/26.5/32/43.5/54 GHz
• 19 吋機架式機箱
• PC 應用程式使用者界面
• DANL：-164 dBm（含前置放大器）
• TOI：+20 dBm（典型值）
• 分析頻寬：110 MHz
• 增益範圍：DANL 至 +30 dBm
• 1 GHz 時的相位雜訊：-110 dBc/Hz @ 100 kHz offset（典型值）
• 解調：5GNR、LTE FDD、RF 、調變品質和 SSB 訊號分析
• 解析頻寬 (RBW)：1 Hz 至 10 MHz
• 振幅精度：< 14 GHz ± 1.3 dB（典型值± 0.5 dB）
• 零跨距，最小跨距 60 ns
• IQ 資料捕獲和串流
• AM/FM 調變品質測量
• 實時頻譜分析 (RTSA) 110 MHz 頻寬

Anritsu 安立知遠端報告工具 (ARRT)

Anritsu 安立知遠端報告工具軟體套件包含兩個獨立的應用程式，安裝程式後將創建兩個單獨的圖示。

• Anritsu 安立知遠端工具

  Anritsu 安立知遠端工具提供了遠端用戶界面，用戶可透過這個 PC 應用程序從任何遠端位置全面地控制儀器；圖形用戶界面 (GUI) 在 PC 上複製儀器顯示畫面，可用於遠端儀器控制以及波形監控；該工具允許將波形直接保存到 PC 檔案系統，並可自行添加和調整標記和限制線。Anritsu 安立知遠端工具還支援模擬模式，適用於沒有實際儀器或沒有網路連接的情況。在模擬模式下，可在電腦上顯示所有實際儀器的功能，包括調用和顯示已保存的測量數據。

• Anritsu 安立知報告工具

  Anritsu 安立知報告工具提供了一整套全面的報告功能，保留了傳統 Line Sweep Tools (LST) 的主要特點，同時保持了 Anritsu 安立知遠端工具的熟悉風格。用戶可以打開並轉換或修改已保存的測量數據，處理標記和限制線，導入 PNG 和 JPEG 檔案格式的波形截圖，創建 PDF 報告。Anritsu 安立知報告工具包含最新的電纜列表，該列表有超過 350 個項目，其添加了每條電纜的製造商和描述。用戶可透過類別篩選來簡化電纜搜索過程。與 LST 一樣，用戶可以添加自定義電纜並將列表上傳到他們的儀器。

基於 PC 的 IQ 分析軟體，用於分析從遠端頻譜分析儀獲取的 IQ 數據

IQ Signal Master MX280005A 向量訊號分析軟體提供了一套全面的測量，可對遠端頻譜分析儀捕獲的 IQ 數據文件進行後處理和分析。該軟體旨在集結所有必要的工具，用於捕獲 IQ 數據文件，並對捕捉到的訊號特性提供關鍵見解；其應用程序中的模式支援捕獲 IQ 數據或將其串流到 PC 內存、進行調變品質測量並以高頻率和時間分辨率回放 IQ 數據。

透過檔案轉換模式，支援分析儀上捕獲的 IQ 數據可轉換為使用向量訊號產生器 MG3710E 進行播放所需的格式，進一步提升整體功能。

該軟體專為需要深入了解現場捕獲 RF 訊號的國家 RF 頻譜監管機構、安全機構和國防電子公司而設計；它也適用於需要監控和保護 RF 頻譜的組織，避免其受到未經許可的營運商或意外干擾源所影響。

IQ Signal Master MX280005A 向量訊號分析軟體

使用 MA25101A IQ Streaming PCIe 套件，可透過 USB、乙太網或 PCIe 接口將 IQ 數據截取或串流傳輸到電腦。

Vision™ is a software application which runs on a PC/laptop using the Windows operating system (Windows 7/8/10/11). It can optionally be used for monitoring, identifying, and locating interference signals.

Vision Monitor

Vision Monitor is the visible user interface for monitoring remote spectrum activity. Measurement data is provided in a variety of formats including spectrum trace data, spectrograms, tables and plots. Real-time spectrum measurements can be accessed from anywhere in the network where multiple monitors are deployed.

The Vision Monitor application is fully automated. Measurements can be captured and periodically uploaded to a database for further processing. Depending on need and storage capacity, users can store spectrum history over many months or years. Typically in a system with 1,000 probes with each probe uploading spectrum data every 15 minutes, a 30 day spectral history would require about 1 TB of storage capacity.

Vision Remote Spectrum Monitoring Software
