ms2850a

频谱分析仪/信号分析仪

MS2850A
overview

面向5G移动与广播卫星等下一代的宽带和多载波通信系统

  • 内置的 5G 测量软件支持高效率开发和生产
    • 一台支持5G NR/V5G(sub-6GHz/毫米波)
    • 高矢量幅度误差性能源于宽幅动态范围(EVM:<1%)
    • EVM测量时一键优化动态范围
    • 多载波批次(同时)分析
    • 针对单个载波的幅度/相位/时间误差进行测量
  • 最大分析带宽:1 GHz
  • 优越的幅度和相位平坦度性能
  • 宽幅动态范围测量:>140 dB
  • 使用大容量存储器实现长时间捕获
  • 搭配PCIe/USB3.0接口
    • 传输捕捉数据至外部计算机之速度超过1000BASE-T

产品手册

频谱分析仪/信号分析仪MS2850A的最大分析带宽为1 GHz,频率范围为9 kHz至32 GHz或44.5 GHz。它具有支持5G移动通信和广播卫星设备等宽带通信测量的分析带宽,仅一台即可支持sub-6 GHz到毫米波28 GHz/39 GHz 频段的测量。该台式信号分析仪具有出色的性价比,有助于降低通信设备的开发和生产成本,同时提高效率。 使用大容量32GB存储器,该信号分析仪的功能可达到最多捕获24秒(100 MHz 范围时)。数字化的信号数据可以使用通用EDA工具进行分析,实现下一代标准的高效研发。此外,增加了PCIe/ISB3.0选项以便高速传输大量捕获数据,从而通过缩短数据传输时间推动高效研发。

1 GHz分析带宽
1 GHz分析带宽能支持5G移动与广播卫星等微波和毫米波段的通信系统宽带

这组使用FFT(快速傅立叶变换法)分析的信号分析仪支持频谱显示与频谱图显示以及频率和相位转换运行时间的应用显示。
此外,涵盖5G测量所需的工作频带,且5G测量软件支持内置多载波信号评估。

分析带宽:
255 MHz(标配)
510 MHz(选件)、1 GHz(选件)

八组29 GHz中心频率波段的100 MHz带宽载波频谱
八组29 GHz中心频率波段的100 MHz带宽载波频谱

卓越的平坦度性能

拥有卓越的1 GHz分析带宽的MS2850A,其幅度和相位平坦度性能*1超越其他信号分析仪*2
基于此项性能,信号分析仪MS2850A支持5G移动等宽带通信系统中单个载波高精确的幅度和相位测量,并为提升无线通信设备质量起到了重要作用。

中心频率:28 GHz,中心频率±500 MHz
频带内频率特征:±1.2 dB(额定值)
频带内相位线性度:5°p-p(额定值)

*1: 安立公司规格的频带内频率特征和频带内相位线性度
*2: 安立公司于2017年5月所测试之数据

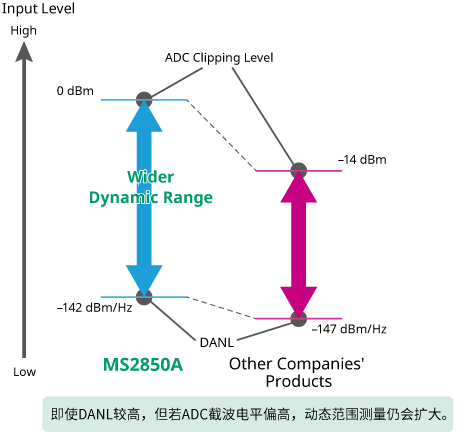

宽幅动态范围
高精度ADC*3截波电平
与DANL差异*4的宽幅动态范围测量

通过1GHz分析带宽,信号分析仪MS2850A拥有高精度ADC截波电平,此功能可在输入实际信号输入电平和使用衰减器输入宽带信号时获取更多与DANL间的差值。
宽幅动态范围性能有助于5G信号测量时获取更多精确的EVM值。若以28 GHz波段为例,ADC截波电平和DANL之间差异的测量动态范围要胜于140dB(参考值)。

中心频率:28 GHz波段
ADC截波电平:0 dBm*5(CW)
DANL:–142 dBm/Hz*5
动态范围:142 dB(参考值)

*3: 模拟数字转换器
*4: 显示平均噪声电平
*5: 测量值,由设计阶段确定之平均值,但并非保证值

ms2850a-fig01-cn

高SFDR(无杂波动态范围)
基于1 GHz分析带宽的–70载波分贝

通过ADC搭载1 GHz以上分析带宽,信号分析仪MS2850A可抑制杂散发射,确保宽带信号分析的宽幅动态范围测量。

SFDR 无杂波动态范围
800 MHz ≤ 频率 < 4.2 GHz: –60 dBc(额定值)
4.2 GHz ≤ 频率 ≤ 44.5 GHz: –70 dBc(额定值)

功能/选件
  • 频率范围:9 kHz 至 32 GHz/44.5 GH
  • 分析带宽:255 MHz(标配)、510 MHz(选件)、1 GHz(选件)
  • 标配功能:频谱分析、信号分析(FFT分析功能)、微波预选器旁路、USB功率传感器连接
  • 选件:前置放大器、低二次谐波失真、噪声基底降低(NFR)功能、高速数据传输PCIe/USB3.0外部接口
  • 测量应用(选件):5G测量软件包、相位噪声测量功能、LTE-Advanced FDD/TDD测量软件包、噪声系数(NF)测量功能
