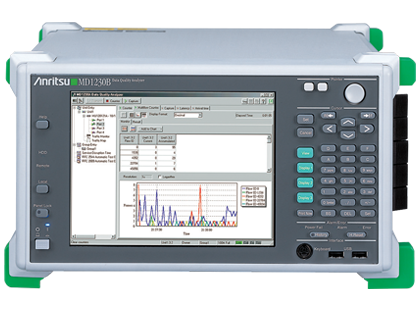

数据质量分析仪 MD1230B

Overview

特征
描述
技术

MD1230B 网络监控器具有服务中 (直通模式) 捕捉功能，且每个端口配备独有的大型缓冲器。这一强大的功能对于排除网络故障特别有用。可根据特定条件搜索捕捉的帧，并且可选择和显示所需的帧。可针对捕捉到的帧在高达 10 Gbps 的全线速下解码和显示多个协议。

数据质量分析仪 MD1230B 是业界首款便携式以太网/IP 网络数据分析仪，将线速性能分析和网络监控两种功能集成到同一部仪器中。MD1230B 内置 LCD 显示器，具有直观的 Windows XP GUI 和模块化架构，是适合所有网络测试环境的通用、易用解决方案，范围从研发、制造直至安装和维护。

MD1230B 主机具有五个插槽，可现场安装“特性”部分提及的各种接口模块。多个 MD1230B 单元可采用菊花链方式同步连接，以提高端口密度。基于 Windows 的 GUI 软件可让多个同步用户通过 10/100 Mb 以太网 IP 连接从外部 PC 远程控制 MD1230B 单元，且使用的是与 MD1230B 屏幕上完全相同的 GUI。

MD1230B 提供众多性能分析特性，可用于路由器、交换机和其他网络设备在研发和制造期间的工程设计、符合性、功能、制造和质量保证测试，以及实验室评估期间的互操作性测试和比较分析。精密但易用的流编辑器让用户可以构建复杂的数据流，并在 10 Gbps 的全线速下传输。它支持两种类型的 QoS 设置，用于 QoS 机制的验证。此外，它完整集成了自动基准测试套件，适用于 RFC 2544 和 RFC 2889 中 IETF 定义的网络性能分析，只需按一个按钮，就能进行简单有效的测试。

以太网

应用

服务提供商，在现场和实验室安装新 IP 网络服务并排除故障
网络咨询公司、服务公司、外包网络管理公司和系统集成商，安装、支持客户 IP 网络并排除故障
最终用户（大学、研究实验室、大型企业、政府设施），支持自己内部的以太网网络并排除故障
IP 语音和视频分析、测试端到端延迟和抖动、测量网络性能，以及使用高级协议分析解决 VoIP 问题
支持 10/100 Mbps 至 10 Gbps 的数据速率，带内置 PC 和显示器的一体化紧凑型主机
- 以太网接口 - 10BASE-T/100BASE-TX、1000BASE-T/SX/LX/LH/ZX、10 GbE
- 接口模块的任意组合在同一主机内同步运行
- 可现场安装的模块和热插拔 SFP
熟悉且易用的 Windows XP 操作界面，测试仪和远程控制 PC 上具有相同 GUI，有助于加快学习，降低对用户的技术要求
发送、监控、计数和解码许多高级 IP 协议，提供 IP 语音 (VoIP) 测试和故障排除能力，帮助解决复杂的协议相关网络问题，这是简单的物理层测试仪无法分析的
独特的直通（服务中）以太网双向监控和全线速协议分析
独特的一键式网络设备性能测试，以 RFC2544 和 RFC2889 标准为基础，用户可以评估路由器和交换机，然后购买新设备或安装软件升级
强大的 IPv6 流量产生和测试能力，符合下一代网络的要求
1 µsec 精度的网络延迟测量，提供分析 IP 语音和视频网络及网络设备、排除故障的重要能力
强大和灵活的滤波器和触发器条件
全线速下每端口可产生 255 条数据流
协议模拟功能 – 以太网 OAM、ARP、ICMPv4、MLD、等等
QoS 性能测试
