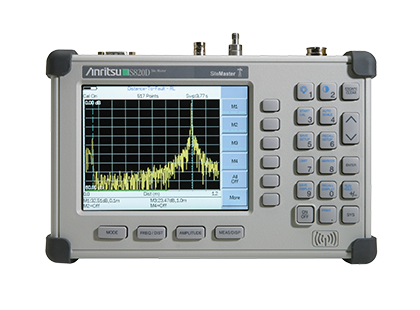

S820D

광대역 Site Master 마이크로파 전송 선로 & 안테나 분석기

S820D
이 제품은 생산 중단되었습니다 대체 모델: S820E
Overview

S820D covers 2 MHz to 20.0 GHz.

Designed for the rugged challenges faced by field technicians working with wireless and defense communications systems. The 2-port cable loss employs an external CW source for conducting true 2-port cable loss measurements to 20 GHz. The built-in GPS receiver provides location information that is stamped on each trace and saved with archived data.

  • 출시된 제품 중 가장 폭넓은 주파수 범위 지원: 2MHz-20GHz
  • 밝은 곳에서도 선명하게 볼 수 있는 표준 TFT 컬러 디스플레이
  • 실시간 측정 속도
  • 실시간 DTF 계산
  • FDR(Frequency Domain Reflectometry) 기술 활용
  • 도파관을 지원하는 유일한 소형 제품
  • 긴 마이크로파 케이블 분야에서 신뢰할 수 있는 2-포트 케이블 손실 측정
  • 전력 모니터는 현장에서 전력 측정을 제공
  • GPS 수신기는 측정을 오버레이할 수 있도록 정밀한 위치 정보를 제공
  • 소형 배터리 작동 설계
  • 무게 약 2.3kg(5파운드) (배터리 포함) 미만
  • 우수한 RF 간섭 내성
  • 517개 데이터 포인트로 장기적인 문제 포착
  • 다국어 사용자 인터페이스, 영어, 프랑스어, 중국어, 일본어, 스페인어, 독일어
  • 측정 테스트 설정 21개 저장
  • 최대 200개의 측정 트레이스 저장
  • 동축 케이블 및 도파관 매체에 대해 명확하게 정의된 사용자 인터페이스
  • 케이블 목록, 도파관 목록 및 호환 가능한 플랜지 목록에 대한 팝업 메뉴
  • 설정 오류 없이 케이블/도파관 유형 및 테스트 매개변수를 신속하게 선택
  • 저장된 측정의 영숫자 레이블 지정
  • 저장된 데이터의 자동 시간 및 날짜 스탬프
  • 현장 교체 가능한 재충전식 배터리
  • 피트(ft) 및 미터(m) 단위로 거리 측정
  • 마커 6개, 제한선 및 분할된 제한선
  • RS232 인터페이스
  • 분야

    방위 및 항공 우주:  설치/유지보수 및 결함 검출


    • 항공기의 마이크로파 케이블
    • 선상의 마이크로파 케이블
    • 마이크로파 안테나

    무선 마이크로파 백홀:  설치/유지보수 및 결함 검출


    • PTP(Point-to-point) 무선
    • 마이크로파 안테나
    • 마이크로파 케이블

    통신 백본으로 마이크로파 링크를 사용한 기타 설비


    • 유틸리티 회사:  가스, 석유
    • 기타 정부 설비
    옵션
    • 2MHz 저주파수 확장(S8X0D/2)
    • 전력 모니터(S8X0D/5, 검출기는 포함되어 있지 않음)
    • 표준 K(f) 테스트 포트 커넥터를 N(f)(S8X0D/11NF)로 대체
    • 2-포트 SMA (f) 케이블 손실(S8X0D/22SF)
    • 2-포트 N (f) 케이블 손실(S8X0D/22NF)
    • GPS 수신기(S8X0D/31, 2000-1410 GPS 안테나 포함)
