MT8872A+MU887002A

Universal Wireless Test Set

MT8872A
The high-performance wireless measuring instrument with flexibility for smartphone/IoT device/automotive chipset designed with a small space-saving footprint for mass-production lines.
Overview
MT8872A는 대량 생산 라인을 위해 작은 공간 절약 타입으로 설계된 고성능 무선 측정기로 최신 무선 기술(5G Sub-6 GHz/802.11ax 등)에 대해 지원합니다.

Universal Wireless Test Set MT8872A는 스마트폰, 자동차, IoT 단말 및 통신 모듈 등의 대량 생산 라인 테스트를 위해 5G NR sub-6GHz, LTE / LTE-Advanced, LTE-V2X, NB-IoT, Cat-M, V2X 802.11p, WLAN, Bluetooth 등 다양한 무선 통신 표준을 지원하고 있습니다. MT8872A는 3 종류의 TRx 테스트 모듈 MU887000A / MU887001A / MU887002A를 탑재 할 수 있습니다. 각 테스트 모듈은 벡터 신호 발생기 및 벡터 신호 분석기가 내장되어 있어 휴대 단말기 및 통신 모듈 등의 Tx 및 Rx를 테스트할 수 있습니다.

  • 하나의 플랫폼 안에 두 개의 테스터
    • 하나의 메인 프레임에 최대 두 개의 측정 모듈을 설치할 수 있으며 각 모듈을 독립적으로 제어할 수 있습니다. 각 모듈은 동일한 전원 공급 장치, 섀시(chassis) 및 내부 버스 인터페이스를 공유하여 인프라 투자비용을 절감할 수 있습니다.

  • 두개의 장치를 동시 측정할 수 있으며 각 장치는 최대 12개의 안테나를 직접 연결 가능
    • MT8872A는 메인 유닛에 2 개의 테스트 유닛을 설치, 각 유닛에 연결된 장치는 동시에 병렬 측정할 수 있습니다. 무선 통신 방법을 용이하게 하기 위해 안테나 수가 증가하고 있으며 MU887002A 는 안테나 단자를 최대 12개까지 연결하여 시험 환경을 매우 간소화 할 수 있습니다.
    Simultaneous Measurement of Two Devices with Direct Connection of up to 12 Device Antennas
    enlarged view
  • 최대 200 MHz 측정 대역폭을 지원
    • MT8872A에 탑재되는 MU887000A / MU887001A는 160 MHz, MU887002A는 200MHz 대역폭을 지원하고 있습니다. 5GNR Sub-6GHz와 무선 LAN 802.11ax TRx 측정 테스트를 할 수 있으며, 향후 5G NR Sub-6GHz 2CC의 TRx 테스트에도 모두 대응할 수 있습니다.

  • 여러 무선 표준 지원
    • MT8872A는 5G, LTE/LTE-Advanced, V2X, WLAN, 블루투스 등 다양한 무선 통신 시스템의 TX 전력을 측정합니다. 변속기의 변조 정확도, 수신 감도 등의 테스트를 수행하는 All-in-one SET입니다.
    • 지원되는 표준: 5G NR sub-6GHz,
      LTE/LTE-Advanced, LTE-V2X, NB-IoT, Cat-M, W-CDMA/HSPA, TD-SCDMA, GSM/EDGE, CDMA2000/1xEV-DO,
      WLAN 802.11b/g/a/n/ac/ax/p (DSRC V2X), Bluetooth, ZigBee, Z-Wave, FM/RDS,
      GPS/Galileo/GLONASS/BeiDou/QZSS, DVB-H, ISDB-T, ISDB-Tmm
    NR TDD sub6GHz Uplink TX Measurement using CombiView, WLAN 11ax TX Measurement using CombiView
    enlarged view
  • MT8872A에 탑재되는 테스트 유닛 MU887000A / MU887001A는 아날로그 및 디지털 모노 / 스테레오 오디오를 지원하는 오디오 분석기 및 신호 발생기를 탑재 하여 통신 모듈 제조 라인의 공간을 절약할 뿐만 아니라 측정 효율성을 높여 라인 처리량을 개선합니다.
    With a built-in Audio analyzer and Audio Generator,it make saving space and increasing measurement efficiency

The Bluetooth® word mark and logos are registered trademarks owned by Bluetooth SIG, Inc. and any use of such marks by Anritsu is under license.

Bluetooth

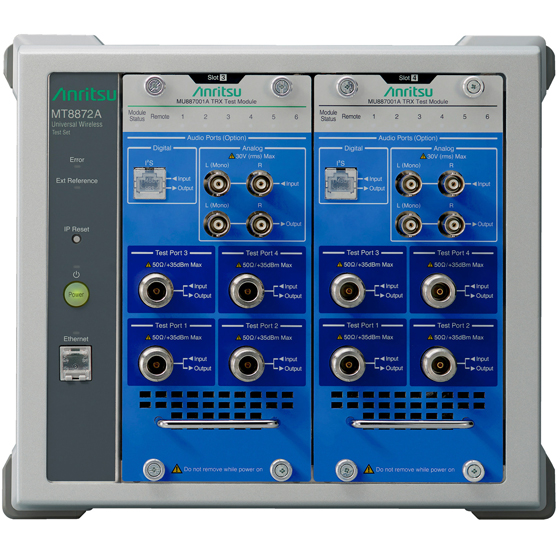

Universal Wireless Test Set MT8872A
  • 스마트폰, 태블릿, 자동차, IoT 디바이스, 무선 모듈의 대량 제조를 위한 테스트 애플리케이션용으로 설계
  • 무선 LAN, 셀룰러, Bluetooth, 기타 무선 연결 애플리케이션
  • 소형 섀시 1개에 포함된 고성능 모듈 2개
  • 여러 무선 표준의 동시 측정을 지원
  • 하나의 라이센스로 설치된 모든 모듈에 관련 기능을 활성화

TRX 테스트 모듈 MU887000A/MU887001A
  • 내장 신호 발생기 및 신호 분석기
  • 160 MHz의 와이드 측정 대역폭
  • 10 MHz에서 6 GHz의 와이드 주파수
  • 여러 무선 표준을 지원하는 단일 모듈
    지원되는 표준: 5G NR sub-6GHz,
    LTE/LTE-Advanced, LTE-V2X, NB-IoT, Cat-M, W-CDMA/HSPA, TD-SCDMA, GSM/EDGE, CDAM2000/1xEV-DO,
    WLAN 802.11b/g/a/n/ac/ax/p (DSRC V2X), Bluetooth, ZigBee, Z-Wave, FM/RDS, GPS/Galileo/GLONASS/BeiDou/QZSS, DVB-H, ISDB-T/ISDB-Tmm
  • 내장 오디오 분석기/오디오 발생기

TRX 테스트 모듈 MU887002A
  • 2개의 테스트 유닛으로 구성된 통합 테스트 모듈, 각 테스트 유닛에는 내장 신호 발생기와 신호 분석기가 있으며 독립적으로 제어할 수 있습니다.
  • 각 테스트 장치에는 12개의 단자가 있으며 동일한 신호에 대한 동시 출력 기능을 갖추고 있으며 외부 분배기없이 테스트 대상 물체에 연결할 수 있습니다.
  • 테스트 유닛에 내장된 CPU, 측정 속도는 외부 PC에 의존하지 않습니다.
  • 200MHz 분석 대역폭 및 400MHz ~ 6GHz의 넓은 주파수 범위를 갖춘 표준; MU887002A-007 하드웨어 옵션을 설치하면 상위 주파수 범위가 7.3GHz로 확장됩니다.
  • 변조된 신호의 경우에도 0dBm 최대 출력 레벨(신호 품질은 주파수 및 파형에 따라 다름)
  • 여러 무선 표준을 지원하는 하나의 모듈
  • 지원되는 표준 : 5G NR Sub-6GHz,
    LTE / LTE-Advanced, W-CDMA / HSP, TD-SCDMA, GSM / EDGE, CDMA2000 / 1xEV-DO 등
    WLAN 802.11b/g/a/n/ac/ax/p (DSRC V2X), Bluetooth, GPS / Galileo / GLONASS / BeiDou / DVB-H 등
