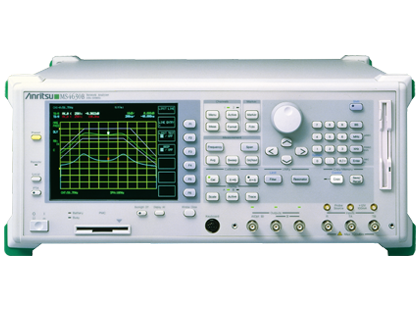

network analyzer MS4630B은, 전자부품의 생산 라인에 적합하고 있어, 이동 통신기기의 IF필터의 진폭·군지연 특성이나, 비디오 기기, PC등에 내장되는 진동자의 임피던스 특성을 고속·고정밀도로 평가합니다.
또, 고속 신서사이저 기술과 DSP기술을 구사하고, 150＆mu;s/포인트의 掃引속도를 실현되고 있습니다.
掃引종료후의 데이타 해석 기능도 강화되어, 필터와 진동자의 해석에서는, 데이타의 매크로 처리를 실행.
토털 스루풋을 대폭 향상하고 있습니다.
| 주파수 | 범위:10Hz∼300MHz |
| 분해능:0.01Hz |
| 확실도(표준) |
| 에이징:≦±1×10-6/日 |
| 온도특성:≦±5×10-6(0～+50℃) |
| 평균 잡음 수준 | ≦-120dBm (RBW:1kHz,1～300MHz |
| ≦-110dBm (RBW:1kHz,80kHz～1MHz |
| 분해능대역폭 | 3,10,30,100,300,500Hz |
| 1,2,3,4,5,10,20kHz미쳐 자동측정 |
| 출력 | 출력 수준 범위 |
| A:0～+21dBm |
| B:-6～+15dBm |
| 출력 분해능:0.01dB |
| 진폭측정 | 범위:≧120dB |
| 분해능:0.001dB |
| 위상측정 | 범위:±180 |
| 분해능:0.001° |
군지연 측정 | 범위:1ps∼400ms |
