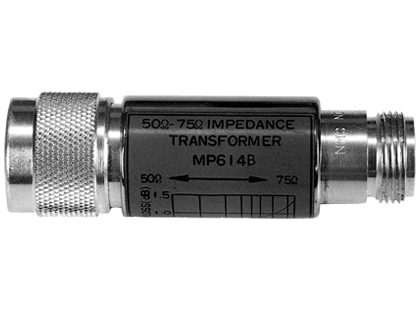

50Ω←→75Ω임피던스 변환기 MP614B ,MB-009은, 50? 1200MHz의 범위에서, 주로 신호 발생기등의 측정용 신호원의 임피던스를 바꿀 경우에 이용할 수 있습니다. 트랜스형 때문에, 저항 쇠퇴기형에 비교해서 손실이 적고, 신호원의 수준이 실질적으로 저하한다고 하는 결점이 없습니다.
신호 발생기의 출력 수준이 dBm등 전력단위로 표시되어 있을 경우는, MP614B으로 임피던스 변환한 후의 출력 수준은, 신호 발생기의 출력 수준으로부터 임피던스 변환기의 삽입 손실을 뺀 값이 됩니다. MB-009은 본소자의 75Ω측에, 깜빡해서 50Ω의 N형 플러그를 접속해도, 잭의 중심 콘택트가 파손하지 않는 구조가 되고 있습니다.
- 주파수범위:50MHz? 1200MHz (MP614B), DC? 2GHz(MB-009)
- 코넥터: N-P (50Ω측), NC-J (75Ω측)
- 삽입 손실:≤ 1.5dB(MP614B),≤ 6.25dB(MB-009)
